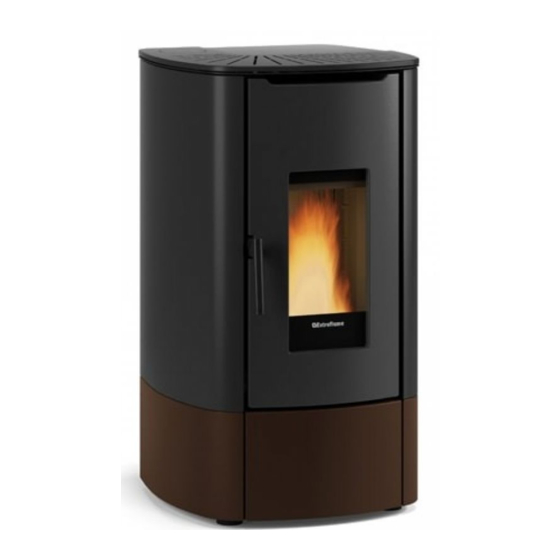

- Seite 1 BENUTZERHANDBUCH PEllETöfEN ANGY MADE ITALY design & production 004281159 - Rev.000...
- Seite 2 Maske technischer Daten anwenDen DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
aCHTUnG DiE OBErFLäCHEn KönnEn SEHr HEiSS WErDEn! vErWEnDEn SiE immEr SCHUTzHanDSCHUHE! Während der Verbrennung wird Wärmeenergie freigegeben, was zu einer bedeutenden Erhitzung der Oberflächen, von Türen, Griffen, Steuerungen, Glas, Abgasrohr und eventuell der Vorderseite des Geräts führt. Vermeiden Sie den Kontakt mit diesen Elementen ohne entsprechende Schutzkleidung (Schutzhandschuhe in der Ausstattung). Stellen Sie sicher, dass Kinder sich dieser Gefahren bewusst sind und halten Sie sie vom Feuerraum während seines Betriebs fern DEUTSCH ........................................... -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Speziell Ungünstigen Witterungsverhältnissen (Starker Wind, Frost) Könnten Sicher-Heitseinrichtungen Greifen, Die Den Wärmerzeuger
SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN. -
Seite 6: Fachgerechte Wartung
ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN-FEGERMEISTER. VERHINDERN SIE, WENN MöGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC. -
Seite 7: Installation
InstallatIon allGeMeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 8: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 9: Hermetische Installation
HermetIscHe InstallatIon Der Generator ist ein vollkommen, bezüglich der Installationsumgebung, dichtes Produkt; dies bedeutet, dass es ideal für Passivhäuser ist, da es die im Inneren der Wohnungen vorhandene Luft nicht entnimmt. Verbrennungsluft Um die Dichtheit des Ofens zu gewährleisten, muss der Verbindungsschlauch der Verbrennungsluft (Verbrennung) direkt an den Außenbereich unter Verwendung von geeigneten Schläuchen und dichten Anschlüssen verbunden werden. -
Seite 10: Details Angie
DEtAIls ANGIE Zugang zur Brennkammer und Rauchabzug vorne On/Off zum Aschenkasten: Pellet-Tank Druckverschluss Sicherung Serialeingang Auslass Raumluft Stromversorgung 230V Eingang Thermostat zusätzlich Funkkarte/Notfall Verbrennungslufteintritt DEUTSCH... -
Seite 11: Aufstellung Des Ofens
AUFstEllUNG DEs OFENs Für den einwandfreien Betrieb des Produkts sollte es mit Hilfe einer Wasserwaage vollkommen waagerecht ausgerichtet werden. ANMERKUNGEN FÜR EINEN KORREKtEN BEtRIEB Deckel des Pellet-Tanks Für eine korrekte Funktionsweise des Ofens ist es notwendig, die folgenden Anweisungen zu beachten. Sowohl während des Betriebs des Ofens als auch wenn er nicht benutzt wird, müssen alle Gerätetüren (Pelletbehälter, Feuerraumtür, Aschenkasten) immer geschlossen bleiben. -
Seite 12: Montage Des Oberen Rauchauslasses
Montage des oberen raUCHaUsLasses der UMbaU des HInteren raUCHaUsLasses MUss Von QUaLIFIZIerteM PersonaL Und/oder deM KUndendIenst des HersteLLers aUsgeFÜHrt Werden HaLten sIe sICH strengstens an dIe besCHrIebenen MontageanWeIsUngen! FÜHren sIe dIe InstaLLatIonsanWeIsUngen stets Unter MaXIMaLen sICHerHeItsbedIngUngen aUs! der oFen MUss VoLLKoMMen KaLt, abgesCHaLtet Und VoM stroMnetZ abgetrennt seIn. NICHT LIEFERBAR Es ist vErbotEn, diEsE MontagE vorzunEhMEn und das gErät Mit EinEM obErEn rauchauslass zu installiErEn, und zwar für allE vErwEndungszwEckE auf dEM gEbiEt dEs französischEn MuttErlandEs... -
Seite 13: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignin. -
Seite 14: Funkkarte/Notfall
Funkkarte/notFall Der Ofen ist mit einer Notfall-Funkkarte ausgestattet, mit der eine Standardsteuerung des Ofens bei einer Störung oder Fehlfunktion der Fernbedienung möglich ist. Die Funktionen, die durch die Not-Karte verwaltet werden können, sind: On/ Off Ofen. MIN- oder MAX-Leistungseinstellung LED aus: keine Funkverbindung. L1 : LED Gelb L4 : LED Gelb LED an: Leistung 5^ (vom Bediener) eingestellt. -
Seite 15: Fernbedienung
FernBedienunG KOnFiGurATiOn DIE PRoZEDUR DER KoDIERUNG DER FUNKSTEUERUNG: 1. Trennen Sie den ofen von der Versorgung ab. 2. Drücken Sie gleichzeitig die Tasten , bis die Bildschirmseite zur Auswahl eines Kanals RADIo ID erscheint den neuen Kanal RADIO ID (Es ist möglich, einen Kanal RADIO ID zwischen 0 und 63 zu 3. -
Seite 16: Eigenschaften Der Funksteuerung
eiGenschAFTen der FunKsTeuerunG Š Die Funksteuerung ist mit einem LCD-Display mit Hintergrundbeleuchtung ausgestattet. Die Dauer der Hintergrundbeleuchtung beträgt 5 Sekunden. Das Display schaltet sich nach einer bestimmten Zeit aus, um den Batterieverbrauch zu vermindern (Modalität Sleep). Š Es wird durch Druck der Taste oN/oFF (6) erneut eingeschaltet. AchTunG! Š... -
Seite 17: Display
dispLAy BildScHiRM in BEtRiEB STAND By aktiv Chrono aktiviert Batterie leer Leistung 1-5^ Uhrzeit Erfasste Umgebungstemperatur Tangentiallüfter aktiv Set Raumtemp eingestellt Anzeige des Texts Tangentiallüfter in Modus QUIET aktiv BildScHiRM Mit EXtERnEM, Mit dER KlEMME “tA” VERBUndEnES tHERMOStAt Uhrzeit Gibt den Zustand des Kontakts des zusätzlichen externen Thermostats an Anzeige des Texts... -
Seite 18: Allgemeines Menü
ALLGeMeines MenÜ tAStE FUnKtiOn tAStE FUnKtiOn Ablauf der Parameter Taste Zurück - Ausgang änderung der Einstellungsdaten Taste Zündung - Abschaltung Taste Zugang zum Menü BEtRiEBSARt lUEFtUnG EASY SEtUP cHROnO FREiGABE BEtRiEBSARt cHROnO PRG1 PRG2 EinStEllUnG dAtUM-UHRZEit PRG3 SPRAcHE PRG4 diSPlAY StAnd BY dEltA-t ERStE lAdUnG... -
Seite 19: Einstellungen Für Die Erste Zündung
einsTeLLunGen FÜr die ersTe ZÜndunG Sobald das Stromkabel an der Rückseite des Generators angeschlossen ist, den Schalter (falls vorhanden) auf Position (I) stellen. Der Schalter dient zur Stromversorgung der Platine des Generators. dATuM/uhrZeiT Dieses Menü erlaubt, die Uhrzeit und das Datum einzustellen. Zur Einstellung: oK >... -
Seite 20: Funktionsweise Und Logik
FunKTiOnsWeise und LOGiK ZuendunG Drücken Sie nach der Prüfung der oben aufgelisteten Punkte die Taste für drei Sekunden, um den ofen zu zünden. Für die Phase der Zündung stehen 15 Minuten zur Verfügung, in denen die Anwesenheit der Flamme besteht. Bei Erreichen der Kontrolltemperatur bricht der ofen die Phase der Zündung ab und geht auf VoRBEREITUNG über. -
Seite 21: Betriebsart
BeTrieBsArT Dieses Menü ermöglicht die Einstellung der Betriebslogik der Maschine für die verwendete Leistung. Range: (MANUAL, AUToMATIC, AUX) Durch die Wahl der Betriebsart MANUAL kann der Benutzer den Grad der abgegebenen Wärmeleistung und den Typ von LUEFTUNG je nach den eigenen Bedürfnissen wählen. Der ofen arbeitet nur gemäß... -
Seite 22: Chrono
chrOnO Diese Funktion erlaubt, die automatische Zündung oder Abschaltung des ofens zu programmieren. Werkseitig ist CHRoNo deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 Zeitspannen innerhalb eines Tages, die für alle Wochentage zu benutzen sind. in jeder Zeitspanne können die uhrzeit der Zündung und Abschaltung, die Tage der Benutzung der programmierten Zeitspanne, die gewünschte Temperatur (wenn die Betriebsart AuTOMATic verwendet wird) und das set Leistung eingestellt werden. -
Seite 23: Beispiel
BeispieL ZeiTspAnne chrOnO 02:00 08:00 16:30 23:00 MAnuAL 02:00 08:00 16:30 23:00 Leistung Start 02:00 Zeitspanne 1 Leistung 5 Stop 23:00 02:00 08:00 16:30 23:00 Start 08:00 Zeitspanne 2 Leistung 1 02:00 08:00 16:30 23:00 Stop 16:30 22° ofenregelung 02:00 08:00 16:30 23:00... -
Seite 24: Einstellungen
einsTeLLunGen Š DATUM/UHRZEIT Š SPRACHE SIEHE KAPITEL: EINSTELLUNGEN ERSTE ZüNDUNG. Š GRAD dispLAy Das Menü "DISPLAy" erlaubt Folgendes: Š Den Kontrast des Display einzustellen. Š Die Hintergrundbeleuchtung zu aktivieren/deaktivieren. Š Den Signalton zu aktivieren/deaktivieren. Š Den Timer zur Abschaltung der Hinterbeleuchtung des Displays einzustellen. Š... -
Seite 25: Delta-T
Die WI-FI-Schnittstelle ist im untergeordneten Menü Einstellungen -> WI-FI zusammengefasst Die Konfiguration muss über die App Total Control 3.0 erfolgen, die im Play Store oder Apple Store erhältlich ist. https://www.lanordica-extraflame.com Š RESEt Mit der Einstellung kann das WI-FI auf die Werkseinstellungen zurückgesetzt werden Zur Einstellung: oK >... -
Seite 26: Betrieb Und Lösungen
Die FUNKSoNDE ist ein optional, das die Steuerung der Temperatur der Installationsumgebung oder die Kanalisierung ermöglicht, ohne dass verdrahtete Sensoren verwendet werden müssen. Konsultieren Sie für nähere Informationen zu Verwendung und Funktionsweise die Webseite https://www.lanordica-extraflame.com/it WArnunG depr Ermöglicht das Aktivieren des Tonsignals zur akustischen Warnung falls die Türe oder der Behälter geöffnet sind. -
Seite 27: Zusätzliche Funktionen
ZusÄTZLiche FunKTiOnen insTALLATiOn eines ZusÄTZLichen TherMOsTATs (OpTiOnAL) Bei diesem Gerät besteht die Möglichkeit, die Raumtemperatur über ein zusätzliches Thermostat zu kontrollieren (optional). Nach der Zündung (die Taste 1 drücken oder über den Chrono-Modus) arbeitet der ofen, bis er den im Thermostat eingestellten Set erreicht hat und auf dem Display BETRIEB erscheint (geschlossener Kontakt). -
Seite 28: Reinigung Und Wartung
NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. - Seite 29 alle 3 tage ROst und BRennkammeR: Š Die Rückstände im Rost absaugen Š Den Rost vollkommen entsprechenden Raum entfernen; Š Die Asche der Aufnahme des Rosts, des Kerzenhalters und der Brennkammer absaugen. Š Mit Hilfe des entsprechenden Schürhakens aus der Ausstattung alle im Rost vorhandenen Öffnungen freimachen.
-
Seite 30: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
Ofens und Typologie von Installation. NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM ORdentliche WaRtung, die VOn zugelassenen technikeRn ausgefühRt WiRd die ordentliche Wartung muss mindestens einmal im jahr ausgeführt werden. - Seite 31 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen an Pellet-Tank, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
- Seite 32 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen an Pellet-Tank, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
-
Seite 33: Anzeigen
Anzeigen DisplAy grunD Generator abgeschaltet sTArT Die Startphase ist im Gang pelleT lADen Die kontinuierliche Pelletzufuhr während der Zündung ist im Gang zünDung Die Zündungsphase ist im Gang VOrbereiTung Die Vorbereitungsphase ist im Gang beTrieb Die normale Betriebsphase ist im Gang MODulATiOn Der Wärmeerzeuger läuft auf Mindestbetrieb enDreinigung... - Seite 34 Differenzdruckwandler defekt oder DefekT DelTA-p Kundendienst verständigen abgetrennt. Der Aschenkasten ist nicht richtig Überprüfen, ob der Aschenkasten hermetisch schließt. geschlossen. Den Lufteinlass reinigen. Der Lufteinlass ist verstopft. Die Brennkammer reinigen. Die Brennkammer ist verschmutzt. AlArM DelTA-p Min Die Löcher in der Brennschale sind verstopft. Die Löcher der Brennschale freimachen.
-
Seite 35: Beseitigung
Beseitigung InformatIonen für dIe entsorgung von elektrIschen und elektronIschen altgeräten, dIe BatterIen und akkus enthalten Dieses Symbol auf dem Produkt, auf den Batterien, auf den Akkus, auf deren Verpackung oder in deren Unterlagen weist darauf hin, dass das Produkt und die Batterien oder Akkus am Ende ihrer Lebensdauer nicht zusammen mit dem normalen Hausmüll gesammelt, verwertet oder entsorgt werden dürfen. - Seite 36 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production NEHMEN SIE, UM IHR NÄCHSTLIEGENDES KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM...
