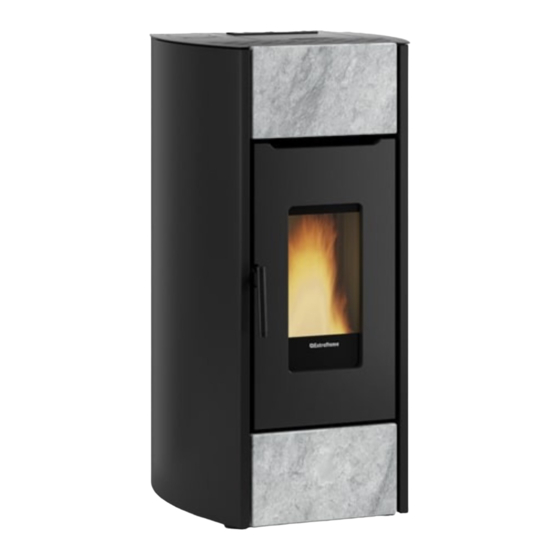

Extraflame MIRKA Benutzerhandbuch
Verwandte Anleitungen für Extraflame MIRKA
Inhaltszusammenfassung für Extraflame MIRKA
- Seite 1 BENUTZERHANDBUCH PELLETöfEN MIRKA - MIRKA PLUS MADE ITALY design & production 004281275 - Rev 001...
- Seite 2 MASKE TECHNISCHER DATEN ANWENDEN DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
GRAD .....................................................20 FUnKTiOnSWEiSE UnD LOGiK ..................................21 bETriEbSarT ......................................... 22 LUEFTUnG ........................................22 KanaLiSiErUnG (MirKa pLUS) ................................... 22 air zOnE COnTrOL (MirKa pLUS) ................................23 EaSy SETUp ........................................23 CHrOnO .......................................... 23 FREIGABE ..................................................24 BETRIEBsART chRONO ............................................24 pRG 1-4 ..................................................24 BEIspIEl ..................................................25... -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. - Seite 5 SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN KINDER EINGESCHLOSSEN MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN.
-
Seite 6: Fachgerechte Wartung
ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN FEGERMEISTER. VERHINDERN SIE, WENN MÖGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC. -
Seite 7: Installation
InstallatIon allGeMeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 8: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsö nung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 9: Details Mirka
DEtAIls MIRKA Auslass Raumluft Pelletbehälter Raumtemperatursonde On/O Zugang Brennkammer und Hinterer Rauchauslass Sicherung Aschekasten 230 V Versorgung Rückstellungen Kolbenthermostat Eingang Oberer Rauchauslass Zusatzthermostat Verbrennungslufteintritt DEUTSCH... -
Seite 10: Details Mirka Plus
DEtAIls MIRKA plus On/O Auslass Raumluft Pelletbehälter Sicherung 230 V Versorgung Zugang Brennkammer und Hinterer Rauchauslass Rückstellungen Kolbenthermostat Aschekasten Eingang eines zusätzlichen Thermostats Verbrennungslufteintritt Oberer Rauchauslass Raumtemperatursonde Ausgang Kanalisierung DEUTSCH... -
Seite 11: Rauchgasauslass
RAuCHGAsAuslAss Werkseitig ist der Generator für den hinteren Rauchauslass eingerichtet. Es ist möglich, den Rauchauslass nach oben zu verlegen, indem man die Anweisungen im Kapitel "MONTAGE DES OBEREN RAUMAUSLASSES" befolgt. MontAGE DEs oBEREn RAuCHAuslAssEs DER uMBAu DEs oBEREn RAuCHAuslAssEs Muss Von QuAlIFIZIERtEM pERsonAl unD/oDER DEM KunDEnDIEnst DEs HERstEllERs AusGEFÜHRt WERDEn HAltEn sIE sICH stREnGstEns An DIE BEsCHRIEBEnEn MontAGEAnWEIsunGEn! FÜHREn sIE DIE InstAllAtIonsAnWEIsunGEn stEts untER MAXIMAlEn sICHERHEItsBEDInGunGEn Aus! -
Seite 12: Warmluftkanalisierung
WARMluFtKAnAlIsIERunG Die Maschine verlässt das Werk mit deaktivierter Kanalisierung. Das für die Kanalisierung der Warmluft bestimmte Rohr muss einen Innendurchmesser von 80 mm haben, wärmegedämmt oder zumindest gegen Wärmeverluste geschützt sein. EIGENSCHAFTEN DER KANALISIERUNG Š Hinterer Auslass Š Möglichkeit, die Kanalisierung über Thermostat zu regeln Š... -
Seite 13: Funktionsweise Kanalisierung Mit Thermostat Oder Sonde (Option)
FunKtIonsWEIsE KAnAlIsIERunG MIt tHERMostAt oDER sonDE (optIon) Der Ofen ist mit einem unabhängigen Motor für die Kanalisierung ausgestattet. Werden eine externer Thermostat oder eine Temperatursonde (NTC 10K) hinten am Eingang des Ofens angeschlossen, dann kann der Kanalisierungsmotor unabhängig vom Ofenbetrieb kontrolliert werden. Es ist ausreichend, den Raumthermostat/die Raumtemperatursonde anzuschließen und die gewünschte Temperatur einzustellen. -
Seite 14: Rückstellung Kolbenthermostat
RÜCKstEllunG KolBEntHERMostAt Abbildung Position Sicherheitsthermostats (B) des Tanks dargestellt. Sollte eines der Thermostate ausgelöst werden, ist der zugelassene Techniker zu verständigen, um die Ursache zu ermitteln. sICHERunG Im Falle einer fehlenden Versorgung des Ofens wird empfohlen, den Zustand der Sicherung (A) von einem zugelassenen Techniker prüfen zu lassen. -
Seite 15: Pellets Und Pelletzufuhr
PELLETS UND PELLETZUFUHR Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennsto ist völlig umweltfreundlich, da keinerlei Klebsto verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignin. -
Seite 16: Fernbedienung
FERNBEDIENUNG Mit der Fernbedienung hat man die Möglichkeit, die hauptsächlichen Funktionen des Ofens zu regulieren. Sender Modalität Lüfter wählen Display Tastenfeld sperren On/O Ofen (3 Sekunden gedrückt halten) Celsius / Fahrenheit Durch einmaligen Druck der Taste ist es möglich, Set Leistung Chrono freizugeben oder zu deaktivieren Einstellung Verzögerung der Abschaltung Die Taste erlaubt, die Abschaltung durch die Programmierung... -
Seite 17: Ikonen Der Fernbedienung
IKONEN DER FERNBEDIENUNG Gewählte Modalität des Lüfters: Freigabe Chrono Blinkend COMFORT Kontrolllampe eingeschaltet = aktiv Eingeschaltet AUTO Kontrolllampe ausgeschaltet = deaktiviert Gibt die Übertragung des Funksignals an Eingestellte Verzögerung der Abschaltung Ein = während des Funkverkehrs Aus = kein Funkverkehr Batterie leer Tasten gesperrt Eingestellte Leistungsstufe. -
Seite 18: Bedienfeld
BEDIENFELD ANZEIGE DER VERSCHIEDENEN ZUGRIFF TASTE TEXTNACHRICHTEN AUF DAS MENÜ ON/OFF REGULIERUNG EINSTELLUNG DER BETRIEBSLEISTUNG TEMPERATUR LEGENDE IKONEN Zeigt das Vorliegen eines Alarms an. Gibt den Zustand der wöchentlichen Programmierung an Ausgeschaltet: Zeigt die Abwesenheit von Alarmen an Ausgeschaltet: Deaktiviert. Eingeschaltet: Zeigt das Vorliegen eines Alarms an Eingeschaltet: Aktiviert. -
Seite 19: Allgemeines Menü
ALLGEMEINES MENÜ Taste Zurück - Ausgang Parameter: folgender (3); vorhergehender (2) Änderung der Daten der Einstellung: Erhöhen (4); senken (5) Bestätigung - Zugang zum Menü BETRIEBSART LUEFTUNG *KANALISIERUNG **TEMPERATUR *AIR ZONE CONTROL EASY SETUP CHRONO FREIGABE BETRIEBSART CHRONO PRG1 EINSTELLUNG DATUM-UHRZEIT PRG2 SPRACHE... -
Seite 20: Einstellungen Für Die Erste Zündung
EINSTELLUNGEN FÜR DIE ERSTE ZÜNDUNG Sobald das Stromkabel an der Rückseite des Generators angeschlossen ist, den Schalter (falls vorhanden) auf Position (I) stellen. Der Schalter dient zur Stromversorgung der Platine des Generators. DATUM UHRZEIT Dieses Menü erlaubt, die Uhrzeit und das Datum einzustellen. BEDIENUNGSVERFAHREN Š... -
Seite 21: Funktionsweise Und Logik
FEUERPLATTE ES IST VERBOTEN, DAS GERÄT OHNE FEUERSCHUTZPLATTE ZU VERWENDEN SIEHE SEITLICHE ABBILDUNG . ENTFERNEN BEEINTRÄCHTIGT DIE SICHERHEIT DES PRODUKTS UND BEWIRKT DEN SOFORTIGEN VERFALL DER GARANTIE. FORDERN SIE IM FALLE VON VERSCHLEISS ODER VERSCHLECHTERUNG DEN AUSTAUSCH DES EINZELTEILS BEI DEM KUNDENDIENSTSERVICE AN DER AUSTAUSCH FÄLLT NICHT UNTER DIE GARANTIE DES PRODUKTS, DA ES SICH UM EIN VERSCHLEISSTEIL HANDELT . -
Seite 22: Betriebsart
Š Zum Bestätigen die Taste 6 drücken; die Taste 1 drücken, um die vorherigen Menüs bis zum anfänglichen Status zu durchlaufen. KANALISIERUNG MIRKA PLUS Diese Funktionalität nutzt das PRO AIR SETUP, das es erlaubt, die Lüftung auf 4 Stufen einzustellen: OFF, QUIET, REGULAR, BOOST. -
Seite 23: Air Zone Control Mirka Plus
AIR ZONE CONTROL MIRKA PLUS Dieses Menü erlaubt die Aktivierung der Modalität AIR ZONE CONTROL Range: (ON, OFF) Wird ON gewählt, dann optimiert der Ofen die Einstellungen so, dass die Wärme zu den Kanalisierungen gesandt wird, wenn die eingestellte Temperatur des Hauptraumes erreicht ist. -
Seite 24: Freigabe
FREIGABE Ermöglicht die Aktivierung/Deaktivierung von Chrono und den verschiedenen Zeitspannen des Ofens. BEDIENUNGSVERFAHREN Š Die Taste 6 drücken. Š Die Taste 3 bis CHRONO drücken und mit der Taste 6 bestätigen. Š Mit der Taste 6 FREIGABE bestätigen. Š Die Tasten 4 -5 verwenden, um freizugeben (ON) oder zu sperren (OFF) Š... -
Seite 25: Beispiel
BEISPIEL ZEITSPANNE CHRONO 02:00 08:00 16:30 23:00 MANUAL Leistung Start 02:00 Zeitspanne 1 Leistung 5 Stop 23:00 Start 08:00 Zeitspanne 2 Leistung 1 Stop 16:30 Ofenregelung 02:00 08:00 16:30 23:00 TEMPERATURE SET Leistung Set Raumtemp 22° 18° 02:00 08:00 16:30 23:00 02:00 08:00... -
Seite 26: Einstellung
EINSTELLUNG • DATUM-UHRZEIT • SPRACHE SIEHE KAPITEL: EINSTELLUNGEN VOR DER ZÜNDUNG • GRAD DISPLAY Dieses Menü erlaubt, die Lichtstärke des Displays zu regulieren. Die möglichen Werte gehen von OFF, 1 bis 20. Wenn OFF eingestellt wird, liegt die maximale Intensität der Hinterbeleuchtung des Displays vor und schaltet sich nach einer Verzögerung von 60 Sekunden aus. Die Hinterbeleuchtung schaltet sich mit dem Druck einer Taste oder im Falle, dass der Ofen sich im Alarmzustand be ndet erneut ein. -
Seite 27: Delta-T
DELTA T Diese Funktion erlaubt die Einstellung der Grenzwerte der Hysterese für die Zündung (DELTA T ON) und die Abschaltung (DELTA T OFF), die verwendet werden, um ein Intervall zur Regelung zu scha en, im Falle dass sie nicht von einem externen Thermostat verwaltet werden. Die möglichen Werte für DeLTA-T liegen zwischen: 0.5 - 5°C BEDIENUNGSVERFAHREN Š... -
Seite 28: Zusätzliche Funktionen
ZUSÄTZLICHE FUNKTIONEN INSTALLATION EINES ZUSÄTZLICHEN THERMOSTATS OPTIONAL Bei diesem Gerät besteht die Möglichkeit, die Raumtemperatur über ein zusätzliches Thermostat zu kontrollieren (optional). Nach der Zündung (durch Druck der Taste 6 oder über die Modalität Chrono) arbeitet der Ofen, um das eingestellte Set im Thermostat zu erreichen und visualisiert BETRIEB (contgeschlossener Kontakt). -
Seite 29: Reinigung Und Wartung
FRAGEN SIE IHREN VERKÄUFER; WO SICH DAS NÄCHSTE KUNDENDIENSTZENTRUM BEFINDET, ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š PRÜFEN SIE NACH, DASS DAS VERSORGUNGSKABEL HERAUSGEZOGEN IST, DA DER WÄRMEGENERATOR FÜR DEN START PROGRAMMIERT SEIN KÖNNTE. - Seite 30 BRennschale und BRennkammeR: Š Die Rückstände in der Brennschale absaugen Š Die Brennschale herausnehmen; Š Die Asche der Aufnahme der Brennschale, des Rohrs des Zündelements und der Brennkammer absaugen. Š Alle Brennschale vorhandenen Ö nungen frei machen/reinigen. Š Die Brennschale erneut in ihre Aufnahme positionieren und gegen die Wand der Feuerstelle schieben.
- Seite 31 heRausziehBaReR aschenkasten: Š Den Aschenkasten herausnehmen und in einen geeigneten Behälter leeren. TEILE HÄUFIGKEIT AUSGEDRÜCKT IN TAGEN* BRENNSCHALE (BENUTZER) BRENNKAMMER (BENUTZER) AUSZIEHBARER ASCHEKASTEN** (BENUTZER) "T"-FÖRMIGER ANSCHLUSS/ RAUCHGASKANAL (ZUGELASSENER TECHNIKER) * Durchschnittliche Verwendung von 8h bei max. Nennleistung. ** Die Häu gkeit der Reinigung des Aschekastens hängt von verschiedenen Faktoren ab: Typologie von Pellet, Leistung des Ofens, Verwendung des Ofens und Typologie von Installation.
-
Seite 32: Ordentliche, Von Gelernten Technikern Ausgeführte Wartung
FRAGEN SIE IHREN VERKÄUFER; WO SICH DAS NÄCHSTE KUNDENDIENSTZENTRUM BEFINDET, ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM ORdentliche, VOn geleRnten technikeRn ausgefühRte WaRtung die ordentliche Wartung muss mindestens einmal im jahr ausgeführt werden. Der Wärmeerzeuger benötigt durch die Verwendung von Pellets als Festbrennsto einen jährlichen Eingri der ordentlichen Wartung, der von einem zugelassenen techniker unter ausschließlicher Verwendung von Original-ersatzteilenausgeführt werden muss. - Seite 33 FRAGEN SIE IHREN VERKÄUFER, WO SICH DAS NÄCHSTE KUNDENDIENSTZENTRUM BEFINDET, ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM miRka DIE BILDER SIND ZUR ILLUSTRATION. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neue Dichtung an den vorgesehenen Stellen Dichtungen, Pellet-Behälter, Inspektionsö nungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
- Seite 34 FRAGEN SIE IHREN VERKÄUFER, WO SICH DAS NÄCHSTE KUNDENDIENSTZENTRUM BEFINDET, ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM miRka Plus DIE BILDER SIND ZUR ILLUSTRATION. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung undT-Stücke), neue Dichtung an den vorgesehenen Stellen Dichtungen, Pellet-Behälter, Inspektionsö nungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
-
Seite 35: Anzeigen
Anzeigen DisplAy grunD Generator abgeschaltet sTArT Die Startphase ist im Gang pelleT lADen Die kontinuierliche Pelletzufuhr während der Zündung ist im Gang zünDung Die Zündungsphase ist im Gang VOrbereiTung Die Vorbereitungsphase ist im Gang beTrieb Die normale Betriebsphase ist im Gang MODulATiOn Der Wärmeerzeuger läuft auf Mindestbetrieb enDreinigung... - Seite 36 Di erenzdruckwandler defekt oder DefekT DelTA-p Kundendienst verständigen abgetrennt. Der Aschenkasten ist nicht richtig Überprüfen, ob der Aschenkasten hermetisch schließt. geschlossen. Den Lufteinlass reinigen. Der Lufteinlass ist verstopft. Die Brennkammer reinigen. Die Brennkammer ist verschmutzt. AlArM DelTA-p Min Die Löcher in der Brennschale sind verstopft. Die Löcher der Brennschale freimachen.
-
Seite 37: Beseitigung
BESEITIGUNG INFORMATIONEN FÜR DIE ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN ALTGERÄTEN, DIE BATTERIEN UND AKKUS ENTHALTEN Dieses Symbol auf dem Produkt, auf den Batterien, auf den Akkus, auf deren Verpackung oder in deren Unterlagen weist darauf hin, dass das Produkt und die Batterien oder Akkus am Ende ihrer Lebensdauer nicht zusammen mit dem normalen Hausmüll gesammelt, verwertet oder entsorgt werden dürfen. - Seite 38 DEUTSCH...
- Seite 39 DEUTSCH...
- Seite 40 KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM Der Hersteller behält sich vor, die in den vorliegenden Unterlagen wiedergegebenen Eigenschaften und Daten zu jedem beliebigen Zeitpunkt und ohne Vorankündigung zu ändern, um seine Produkte zu verbessern. 05/08/2022 004281275-001 MAN.UT.MIRKA-MIRKA PLUS...
