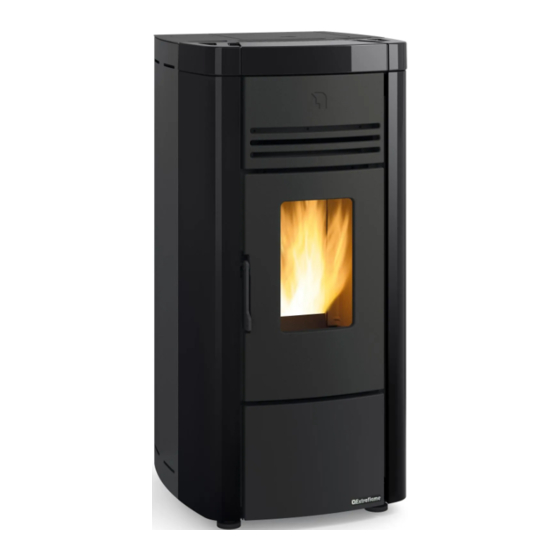

- Seite 1 BENUTZERHANDBUCH PEllETöfEN ANGELA EVO - ANGELA PLUS EVO MADE ITALY design & production 004280441 - Rev.000...
- Seite 2 DEUTSCH...
-
Seite 3: Inhaltsverzeichnis
VORBEREITUNGEN FÜR DIE WARTUNG ......................................8 HErmETiSCHE inSTaLLaTiOn ..................................10 VERBRENNUNGslUFT ............................................10 RAUCHGAsABZUGssYsTEM ..........................................10 DETaiLS anGELa EVO ....................................11 DETaiLS anGELa PLUS EVO ..................................12 EiGEnSCHaFTEn DEr KanaLiSiErUnG VOn anGELa PLUS EVO ......................13 BETRIEB DEs ZUsäTZlICHEN THERMOsTATEN ZUR sTEUERUNG DEs KANAlIsIERUNGsMOTORs ..............13 RÜCKsTEllUNG ................................................13... -
Seite 4: Deutsch
Wir danken Ihnen dafür, dass Sie sich für unsere Firma entschieden haben; unser Produkt ist eine ideale Heizlösung, die auf der neuesten Technologie basiert, sehr hochwertig verarbeitet ist und ein zeitloses Design aufweist, damit Sie stets in aller Sicherheit das fantastische Gefühl genießen können, das Ihnen die Wärme der Flamme geben kann. -
Seite 5: Speziell Ungünstigen Witterungsverhältnissen (Starker Wind, Frost) Könnten Sicher-Heitseinrichtungen Greifen, Die Den Wärmerzeuger
WERDEN, SOFERN SIE ÜBERWACHT WERDEN ODER ANWEISUNGEN BEZÜGLICH DES SICHEREN GEBRAUCHS DES GERÄTS ERHIELTEN UND SICH DER DAMIT VERBUNDENEN GEFAHREN BEWUSST SIND. Š DER GEBRAUCH DIESES WÄRMERZEUGERS DURCH PERSONEN (KINDER EINGESCHLOSSEN) MIT EINGESCHRÄNKTEN PHYSISCHEN, SENSORISCHEN ODER PSYCHISCHEN FÄHIGKEITEN IST VERBOTEN UNTERSAGT, ES SEI DENN, SIE WERDEN BEIM GEBRAUCH DES GERÄTES ZUR IHRER EIGENEN SICHERHEIT VON EINER VERANTWORTLICHEN PERSON ÜBERWACHT UND ANGEWIESEN. -
Seite 6: Fachgerechte Wartung
ABSCHALTEN. WENN DIES EINTRITT, WENDEN SIE SICH AN DEN TECHNISCHEN KUNDENDIENST ODER IHREN FACHHÄNDLER. UND SETZEN SIE KEINESFALLS DIE SICHERHEITSVORRICHTUNGEN AUSSER KRAFT! Š IM FALL EINES SCHORNSTEINBRANDES RUFEN SIE SOFORT DIE FEUERWEHR UND IHREN ZUSTÄNDIGEN BEZIRKSSCHORNSTEIN-FEGERMEISTER. VERHINDERN SIE, WENN MöGLICH, BIS ZUM EINTREFFEN DER FEUERWEHR EIN AUSBREITEN DES BRANDES AUF AN DEN SCHORNSTEIN ANGRENZENDE BRENNBARE BAUTEILE WIE BEISPIELSWEISE MOBILAR, HOLZBAUTEILE WIE HOLZBALKEN, HOLZDECKE ODER BODEN SOWIE TEPPICHE, KABEL ETC.ETC. -
Seite 7: Verordnung (Eu) 2015/1185
ErfordErlichE AngAbEn zu fEstbrEnnstoff-EinzElrAumhEizgErätEn (VErordnung (Eu) 2015/1185 dEr Kommission) Modellkennung(en) - - - ANGELA EVO ANGELA PLUS EVO Indirekte Heizfunktion - - - neIn Direkte Wärmeleistung Indirekte Wärmeleistung - - - Brennstoff - - - Pressholz, Feuchtigkeitsgehalt < 12 % Raumheizungs-Jahresnutzungsgrad η... -
Seite 8: Installation
InstallatIon allGeMeInes Die Anschlüsse für den Rauchabzug und Wasser müssen von Fachpersonal ausgeführt werden, das entsprechend den nationalen Bestimmungen eine Dokumentation zur Konformität der Installation ausstellen muss. Der Installateur muss dem Eigentümer oder dessen Vertreter gemäß den geltenden gesetzlichen Vorschriften die Konformitätserklärung der Anlage aushändigen, der beizufügen sind: 1) die Betriebs- und Wartungsanleitung des Geräts und der Bauteile der Anlage (wie zum Beispiel Rauchgaskanäle, Schornstein usw.);... -
Seite 9: Anschluss An Das Stromnetz
Wenn Gas-Geräte vom Typ B mit Aussetzbetrieb vorhanden sind, die nicht der Heizung dienen, muss für diese eine eigene Belüftungsöffnung vorhanden sein. Die Luftzuleitungen müssen folgende Anforderungen erfüllen: Š sie müssen durch Roste, Metallgitter usw. geschützt sein, ohne dass dadurch der freie Lüftungsquerschnitt reduziert wird; Š... -
Seite 10: Hermetische Installation
HermetIscHe InstallatIon Der Generator ist ein vollkommen, bezüglich der Installationsumgebung, dichtes Produkt; dies bedeutet, dass es ideal für Passivhäuser ist, da es die im Inneren der Wohnungen vorhandene Luft nicht entnimmt. Verbrennungsluft Um die Dichtheit des Ofens zu gewährleisten, muss der Verbindungsschlauch der Verbrennungsluft (Verbrennung) direkt an den Außenbereich unter Verwendung von geeigneten Schläuchen und dichten Anschlüssen verbunden werden. -
Seite 11: Details Angela Evo
DEtAIls AnGElA Evo Auslass Raumluft Funkkarte/Notfall On/Off Sicherung Zugang zur Brennkammer und Rauchabzug vorne zum Aschenkasten: Stromversorgung 230V Serialeingang Rückstellung Pellet-Tank Druckverschluss Eingang Thermostat Verbrennungslufteintritt zusätzlich DEUTSCH... -
Seite 12: Details Angela Plus Evo
DEtAIls AnGElA Plus Evo Serialeingang Auslass Raumluft Funkkarte/Notfall Eingang Thermostat zusätzlich Rückstellung Eingang Thermostat Kanalisierung Zugang zur Brennkammer und zum Aschenkasten: On/Off Rauchabzug vorne Kanalisierung Sicherung Pellet-Tank Druckverschluss Verbrennungslufteintritt Stromversorgung 230V DEUTSCH... -
Seite 13: Eigenschaften Der Kanalisierung Von Angela Plus Evo
EIGEnsCHAFtEn DEr KAnAlIsIErunG von AnGElA Plus Evo Das Modell Angela Plus Evo ist mit einem unabhängigen Ausgang für die Kanalisierung ausgestattet. Eigenschaften: Š Durchmesser Ausgang Kanalisierung: 80 mm Š empfohlene maximale Länge der Kanalisierung 8 m Š die Kanalisierung kann mit Thermostat versehen werden Š... -
Seite 14: Pellets Und Pelletzufuhr
Pellets und Pelletzufuhr Die Pellets werden hergestellt, indem Sägemehl oder reine Holzabfälle (ohne Lackierung) aus Sägewerken, Tischlereien und anderen Holzverarbeitungsbetrieben unter sehr hohem Druck gepresst werden. Diese Art von Brennstoff ist völlig umweltfreundlich, da keinerlei Klebstoff verwendet wird, um ihn zusammenzuhalten. Der dauerhafte Zusammenhalt der Pellets wird durch eine natürliche, im Holz enthaltene Substanz gewährleistet: Lignit. -
Seite 15: Funkkarte/Notfall
Funkkarte/notFall Der Ofen ist mit einer Not-Funkkarte, die sich seitlich befindet, ausgestattet, und die die Grundverwaltung des Ofens im Fall von Defekt oder Fehlfunktion des Handbediengeräts erlaubt. Die Funktionen, die durch die Not-Karte verwaltet werden können, sind: On/ Off Ofen. Led aus: keine Funkverbindung. -
Seite 16: Handbediengerät
hAndBedienGeräT KOnFiGurATiOn Die PRozeDUR DeR KoDieRUng DeS HAnDBeDiengeRätS: 1. trennen Sie den ofen von der Versorgung ab. 2. Drücken Sie gleichzeitig die tasten bis die Bildschirmseite zur Auswahl der EINHEIT erscheint. 3. Wählen Sie über die tasten die neue EINHEIT. 4. -
Seite 17: Eigenschaften Handbediengerät
eiGenschAFTen hAndBedienGeräT Š Das Handbediengerät ist mit einem LCD-Display mit Hintergrundbeleuchtung ausgestattet. Die Dauer der Hintergrundbeleuchtung beträgt 5 Sekunden. Das Display schaltet sich nach einer bestimmten zeit aus, um den Batterieverbrauch zu vermindern (Modalität Sleep). Š es wird durch Druck der taste on/oFF (6) erneut eingeschaltet. Š... -
Seite 18: Display
dispLAy BILDSCHIRM IN BETRIEB STAND-BY aktiv Chrono aktiviert Batterie leer Leistung 1-5^ Uhrzeit Kanalisierung aktiv erfasste tangentiallüfter aktiv Umgebungstemperatur Set eingestellte Umgebungstemperatur Anzeige des texts tangentiallüfter aktiv in Modalität KOMFORT BILDSCHIRM MIT EXTERNEM, MIT DER KLEMME “TA” VERBUNDENES THERMOSTAT Uhrzeit zeigt den Kontakt des zusätzlichen externen thermostats an... -
Seite 19: Allgemeines Menü
ALLGemeines menÜ TASTE FUNKTION TASTE FUNKTION Ablauf der Parameter taste zurück - Ausgang änderung der einstellungsdaten taste zündung - Abschaltung taste zugang zum Menü RAUMLUEFTER *KANALISIERUNG EASY SETUP CHRONO FREIGABE PRG1 PRG2 EINSTELLUNG DATUM-UHRZEIT PRG3 SPRACHE PRG4 DISPLAY STAND BY DELTA-T ERSTE LADUNG * AngeLA PLUS eVo... -
Seite 20: Einstellungen Für Die Erste Zündung
einsTeLLunGen FÜr die ersTe ZÜndunG nach Anschluss des Stromversorgungskabels an der Rückseite des generators den Schalter, der sich ebenfalls an der Rückseite befindet, auf (i) stellen. Der Schalter an der Rückseite des generators dient dazu, die elektronik desselben mit Strom zu versorgen. Der generator bleibt ausgeschaltet und auf dem Bedienfeld erscheint eine erste Bildschirmanzeige mit der Meldung oFF. -
Seite 21: Funktionsweise Und Logik
FunKTiOnsWeise und LOGiK ZÜndunG Drücken Sie nach der Prüfung der oben aufgelisteten Punkte die taste für drei Sekunden, um den ofen zu zünden. Für die Phase der zündung stehen 15 Minuten zur Verfügung, in denen die Anwesenheit der Flamme besteht. Bei erreichen der Kontrolltemperatur bricht der ofen die einschaltphase ab und geht auf VoRBeReiten über. -
Seite 22: Raumlüfter
rAumLÜFTer in diesem Menü kann man die geschwindigkeit des Raumluftgebläses einstellen. Range: (AUTO, KOMFORT). Durch die Wahl der Modalität Komfort, wird die geschwindigkeit des Raumlüfters reduziert. zur Einstellung: OK >raumlÜFTEr>sET KAnALisierunG (ANGELA PLUS EVO) Dieses Menü erlaubt, die geschwindigkeit des Motors der Kanalisierung einzustellen. Range: (oFF, KoMFoRt, AUto). Durch die Wahl der Modalität Komfort, wird die geschwindigkeit des Raumlüfters reduziert. -
Seite 23: Chrono
chrOnO Diese Funktion erlaubt, die automatische zündung oder Abschaltung des ofens zu programmieren. Werkseitig ist CHRONO deaktiviert. Die Chrono-Funktion ermöglicht die Programmierung von 4 zeitspannen innerhalb eines tages, die für alle Wochentage zu benutzen sind. in jeder Zeitspanne können die uhrzeit der Zündung und Abschaltung, die Tage der Benutzung der programmierten Zeitspanne, die gewünschte Temperatur und das set Leistung eingestellt werden. - Seite 24 BEISPIEL CHRONO ÜBERLAPPENDE UHRZEITEN/ZEITSPANNEN zeitspanne 02:00 08:00 16:30 23:00 Leistung 02:00 08:00 16:30 23:00 Set temperatur 22° 18° 02:00 08:00 16:30 23:00 Start 02:00 zeitspanne 1 Leistung 3 - Set temperatur 22 °C Stop 23:00 Start 08:00 zeitspanne 2 Leistung 1 - Set temperatur 18°C Stop 16:30 Funktionsweise ofen DEUTSCH...
-
Seite 25: Einstellung
einsTeLLunG Š DATUM-UHRZEIT Š SPRACHE SieHe KAPiteL: einSteLLUngen VoR DeR zünDUng. Š SET GRAD dispLAy Das Menü "DISPLAY" erlaubt: Š Den Kontrast des DiSPLAyS zu regulieren. Š Die Hintergrundbeleuchtung zu aktivieren/deaktivieren. Š Den Signalton zu aktivieren/deaktivieren. Š Den timer Ausschaltung Hintergrundbeleuchtung des Displays einzustellen. Š... -
Seite 26: Delta T
deLTA T Diese Funktion erlaubt die einstellung der grenzwerte der Hysterese für die zündung (DeLtA t on) und die Abschaltung (DeLtA t oFF), die verwendet werden, um ein intervall zur Regelung zu schaffen, im Falle dass sie nicht von einem externen thermostat verwaltet werden. Die möglichen Werte für DElTa-T liegen zwischen: 0,5 - 5°c zur einstellung: OK >... -
Seite 27: Zusätzliche Funktionen
ZusäTZLiche FunKTiOnen insTALLATiOn eines ZusäTZLichen ThermOsTATs Bei diesem gerät besteht die Möglichkeit, die Raumtemperatur über ein zusätzliches thermostat zu kontrollieren (optional). nach der zündung (die taste 1 drücken oder über den Chrono-Modus) arbeitet der ofen, bis er den im thermostat eingestellten Set erreicht hat und auf dem Display BetRieB erscheint (geschlossener Kontakt). -
Seite 28: Reinigung Und Wartung
UM ZU WISSEN, WO SICH DAS AM NÄCHSTEN GELEGENE KUNDENZENTRUM BEFINDET, KONTAKTIEREN SIE IHREN HÄNDLER ODER BESUCHEN SIE DIE SEITE WWW.LANORDICA-EXTRAFLAME.COM Reinigung und WaRtung die anWeisungen immeR in gRösstmöglicheR sicheRheit ausfühRen! Š Sicherstellen, dass der Stecker der Stromversorgung herausgezogen ist, da der Generator für das Einschalten programmiert sein könnte. - Seite 29 alle 3 tage ROst und BRennkammeR: Š Die Rückstände am Rost absaugen Š Den Rost vollkommen entsprechenden Raum entfernen; Š Die Asche der Aufnahme des Rosts, des Kerzenhalters und der Brennkammer absaugen. Š Mit Hilfe des entsprechenden Schürhakens aus der Ausstattung alle im Rost vorhandenen Öffnungen freimachen.
-
Seite 30: Ordentliche Wartung, Die Von Zugelassenen Technikern Ausgeführt Wird
LÖCHER DES ROSTES NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM ORdentliche WaRtung, die VOn zugelassenen technikeRn ausgefühRt WiRd die ordentliche Wartung muss mindestens einmal im jahr ausgeführt werden. - Seite 31 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM ANGELA PLUS EvO DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen an Pellet-Tank, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen)
- Seite 32 NEHMEN SIE, UM DAS NÄCHSTLIEGENDE KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE: WWW.LANORDICA-EXTRAFLAME.COM DIE ABBILDUNGEN DIENEN ZUR VERANSCHAULICHUNG. Rauchgasmotor (Ausbau und Reinigung und Rauchgasleitung und T-Stücke), neues Silikon an den vorgesehenen Stellen Dichtungen an Pellet-Tank, Inspektionsöffnungen, Aschenkasten und Tür (ersetzen und, wo vorgesehen, Silikon auftragen) Brennkammer &...
-
Seite 33: Anzeigen
Anzeigen DisplAy grunD Generator abgeschaltet sTArT Die Startphase ist im Gang pelleT lADen Die kontinuierliche Pelletzufuhr während der Zündung ist im Gang zünDung Die Zündungsphase ist im Gang VOrbereiTung Die Vorbereitungsphase ist im Gang beTrieb Die normale Betriebsphase ist im Gang MODulATiOn Der Wärmeerzeuger läuft auf Mindestbetrieb enDreinigung... -
Seite 34: Garantiebedingungen
GARANTIEBEDINGUNGEN Für alle Produkte gewährleistet die Firma EXTRAFLAME S.p.A. innerhalb der Europäischen Gemeinschaft eine Garantie von 24 Monaten ab Kaufdatum. Das Kaufdatum muss durch ein steuerrechtlich gültiges Dokument des Verkäufers (Quittung, Rechnung oder Transportschein) belegt werden, aus dem das gekaufte Produkt, das Kaufdatum und die Lieferung ersichtlich sind. -
Seite 35: Beseitigung
Wird das Produkt in einer der von der Firma EXTRAFLAME S.p.A. autorisierten Kundendienststellen repariert und im Falle eines Ersatzes des Produkts, ist der Transport für den Endabnehmer kostenlos. Sollte der Fachmann imstande sein, das Produkt beim Sitz des Endabnehmers reparieren zu können, und sollte letzterer dies nicht zulassen, so gehend die Kosten für den Transport bis zur Reparaturwerkstatt und die Wiederzusendung zu seinen Lasten. - Seite 36 ExtraflamE S.p.a. Via Dell’Artigianato, 12 36030 - MONTECCHIO PRECALCINO (VI) - ITALY +39.0445.865911 - +39.0445.865912 - info@extraflame.it - www.lanordica-extraflame.com MADE ITALY design & production NEHMEN SIE, UM IHR NÄCHSTLIEGENDES KUNDENDIENSTZENTRUM ZU KENNEN, KONTAKT MIT IHREM HÄNDLER AUF ODER KONSULTIEREN SIE DIE WEBSEITE WWW.LANORDICA-EXTRAFLAME.COM...
