EX-1505HMVS

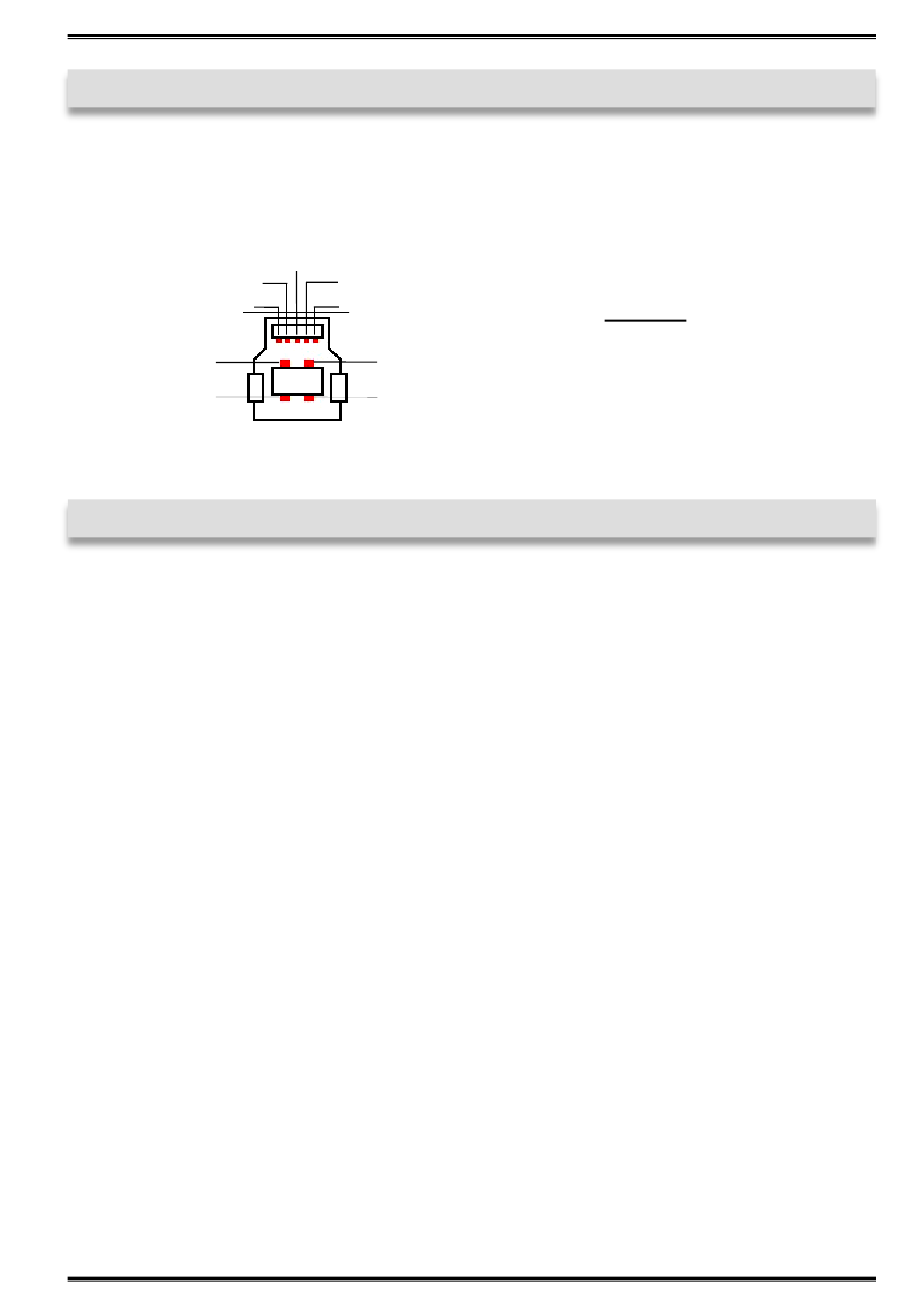

3. Aufbau & Anschlüsse
3.2 Anschlüsse
USB 3.2 Gen 1 B-Buchse:
StdB_SSTX +
StdB_SSTX -
D-
D+
4. Hardware Installation
Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's
gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1505HMVS geben. Bei
Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.
1. Installieren Sie die EX-1505HMVS an die Wand oder mit dem mitgeliefertem DIN-Rail Kit auf
einer Trägerschiene.
2. Verbinden Sie das mitgelieferte USB Kabel mit der USB Upstream B-Buchse des Hub´s.
3. Verbinden Sie jetzt den Stromanschluss des optionalen Netzteils mit dem Terminal Block des
Hub´s und stecken Sie den Netzstecker des Netzteils in eine Steckdose.
4. Verbinden Sie nun das andere Ende (A-Stecker) des mitgelieferten USB Kabels mit der A-
Buchse an Ihrem PC.
© Copyright 2022 by EXSYS Vertriebs GmbH. All Rights Reserved
GND_DRAIN
StdB_SSTX+
StdB_SSTX -
VBus
GND
Achtung!
Stecker niemals
umgekehrt oder mit
Gewalt einstecken.
5
Deutsch
