- Seite 1 Anleitung EX-1274HMV 4 Port USB 3.1 (Gen2) Metall HUB für Trägerschiene 4 Port USB 3.1 (Gen2) Metal HUB for DIN-Rail Vers. 1.0 / 11.09.18 Manual...
-
Seite 2: Inhaltsverzeichnis
3.2 Connections ························································································ 10-11 3.3 LED’s ······································································································ 11 3.4 Jumper Settings ························································································ 12 Hardware Installation ··········································································· 13 Driver Installation ················································································ 13 Cleaning ··························································································· 13 Technical Information ·········································································· 14 Technical Drawing ·············································································· 14 © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 3: Beschreibung
Deutsch 1. Beschreibung Der EX-1274HMV ist ein USB 3.1 (Gen2) Metall HUB für bis zu 4 Endgeräte. Der Hub ist mit 2 USB-A Buchsen und 2 USB-C Buchse für Endgeräte und 1 USB-C Buchse für den Anschluss an den PC ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.1. -
Seite 4: Aufbau, Anschlüsse, Led's & Jumper Einstellungen
Ihre Hardware zerstört werden!!! GND (Ground) +7V - 48V USB 3.1 (Gen2) A-Buchse: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - Achtung! StdB_SSTX - Stecker niemals umgekehrt oder mit Gewalt einstecken. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 5: Anschlüsse
3.3 LED‘s Status LED‘s: LED Status LED Funktion Kein USB Endgerät angeschlossen Langsames Blinken USB 2.0 Modus Schnelles Blinken USB 3.1 (Gen1) Modus Ständig An USB 3.1 (Gen2) Modus © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 6: Jumper Einstellungen
3. Aufbau, Anschlüsse, LED‘s & Jumper Einstellungen 3.4 Jumper Einstellungen Die EX-1274HMV wird mit der Einstellung Self-Power ausgeliefert. Sie haben aber die Möglichkeit die EX-1274HMV mit Bus-Power zu versorgen. Dafür müssen Sie zu erst das Gehäuse mit den vier Schrauben auf den Seiten öffnen. Nun müssen Sie den Jumper JP1 von DIS (Disable) auf ENA (Enable) setzen. -
Seite 7: Hardware Installation
Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlas- sen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 8: Technische Daten
0° bis 55° Celsius Lagertemperatur: -20° bis 85° Celsius Rel. Luftfeuchtigkeit: 5% bis 95% Stromversorgung: +7 bis +48 Volt Abmessung: 151,10 x 62,00 x 34,00 mm Gewicht: 500g 8. Technische Zeichnung © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 9: Description

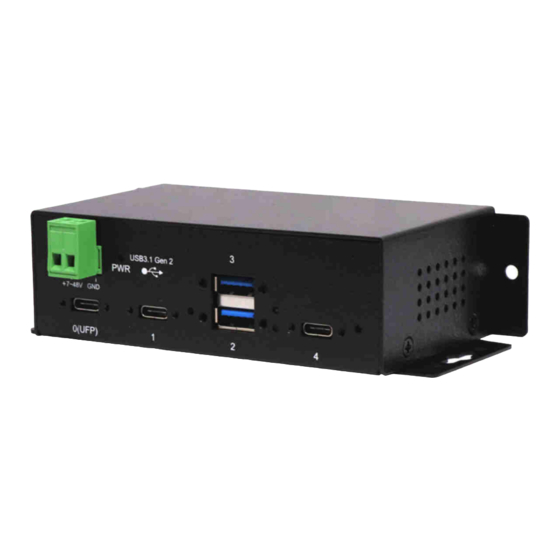

English 1. Description The EX-1274HMV is a plug & play high-speed USB 3.1 (Gen2) metal hub for 4 USB devices. The EX-1274HMV provides 2 USB-A Ports und 2 USB-C Port for devices and 1 USB-C uplink Port for PC. It supports all USB connections from 1.1 to 3.1. Via a exter- nal power supply it is possible to provide a maximum of 2,1A on each USB port. -
Seite 10: Layout, Connections, Led's & Jumper Settings
Never connect power to GND, it will destroy your Hardware!!! GND (Ground) +7V - 48V USB 3.1 (Gen2) A-Port: GND_DRAIN StdB_SSTX+ StdB_SSTX + StdB_SSTX - StdB_SSTX - Attention! Never plug in with force or in wrong direction. © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 11: Connections
3.3 LED‘s Status LED‘s: LED Status LED Function No USB Device connected Slow Flash USB 2.0 Mode Fast Flash USB 3.1 (Gen1) Mode Steady On USB 3.1 (Gen2) Mode © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 12: Jumper Settings
The EX-1274HMV comes with the setting Self-Power. You also have the possibility the EX-1274HMV to supply Bus-Power. For this you open the case with the four screws on the sides. Then you must set the jumper JP1 from DIS (Disable) to ENA (Enable). -
Seite 13: Hardware Installation
In the area of the connectors please make sure that no fibres from the cloth re- main in the connectors. Attention! Never use a moist or wet cloth for cleaning! © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved... -
Seite 14: Technical Information
32°F to 131°Fahrenheit Storage Temperature: -40°F to 185°Fahrenheit Rel. Humidity: 5% to 95% Power: +7 to +48 Volt Size: 151,10 x 62,00 x 34,00 mm Weight: 500g 8. Technical Drawing © Copyright 2018 by EXSYS Vertriebs GmbH. All Rights Reserved...
