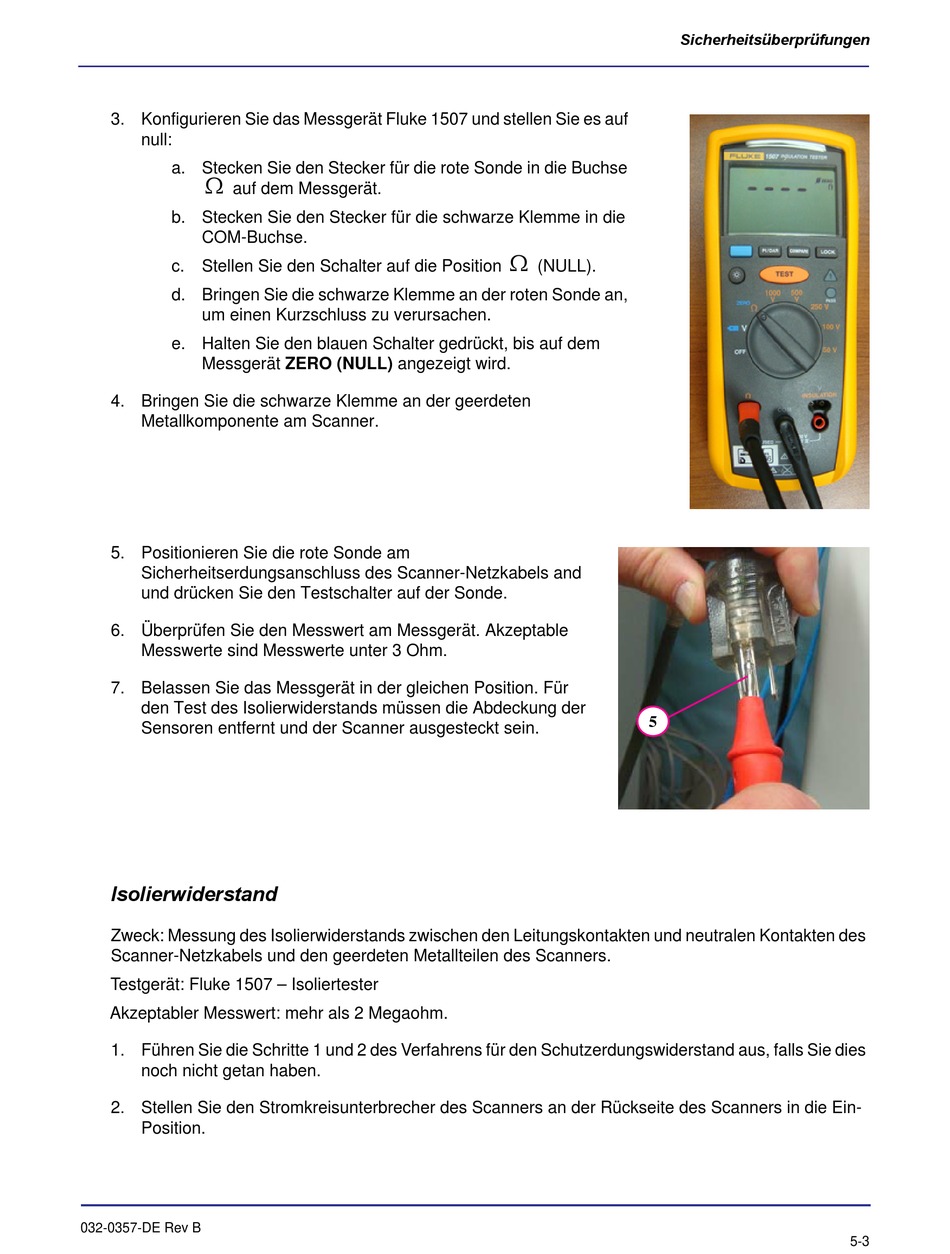

3. Konfigurieren Sie das Messgerät Fluke 1507 und stellen Sie es auf
null:
a. Stecken Sie den Stecker für die rote Sonde in die Buchse
auf dem Messgerät.
b. Stecken Sie den Stecker für die schwarze Klemme in die
COM-Buchse.
c. Stellen Sie den Schalter auf die Position
d. Bringen Sie die schwarze Klemme an der roten Sonde an,
um einen Kurzschluss zu verursachen.
e. Halten Sie den blauen Schalter gedrückt, bis auf dem
Messgerät ZERO (NULL) angezeigt wird.
4. Bringen Sie die schwarze Klemme an der geerdeten
Metallkomponente am Scanner.
5. Positionieren Sie die rote Sonde am
Sicherheitserdungsanschluss des Scanner-Netzkabels and
und drücken Sie den Testschalter auf der Sonde.
6. Überprüfen Sie den Messwert am Messgerät. Akzeptable
Messwerte sind Messwerte unter 3 Ohm.
7. Belassen Sie das Messgerät in der gleichen Position. Für
den Test des Isolierwiderstands müssen die Abdeckung der
Sensoren entfernt und der Scanner ausgesteckt sein.
Isolierwiderstand
Zweck: Messung des Isolierwiderstands zwischen den Leitungskontakten und neutralen Kontakten des
Scanner-Netzkabels und den geerdeten Metallteilen des Scanners.
Testgerät: Fluke 1507 – Isoliertester
Akzeptabler Messwert: mehr als 2 Megaohm.
1. Führen Sie die Schritte 1 und 2 des Verfahrens für den Schutzerdungswiderstand aus, falls Sie dies
noch nicht getan haben.
2. Stellen Sie den Stromkreisunterbrecher des Scanners an der Rückseite des Scanners in die Ein-
Position.
032-0357-DE Rev B
Sicherheitsüberprüfungen
(NULL).
