Elektrischer Anschluß - IFM Electronic AS-Interface AC2520 Montageanleitung

4x LED gelb
Analogeingänge
3 4
5
2 1
Elektrischer Anschluß
Das Analogmodul wird über die standardisierte EMS (Versorgung aus
AS-i) an das AS-Interface angeschlossen.
Bei allen folgenden Anschlußbelegungen bezieht sich die dargestellte
Pinbelegung auf das Analogmodul.

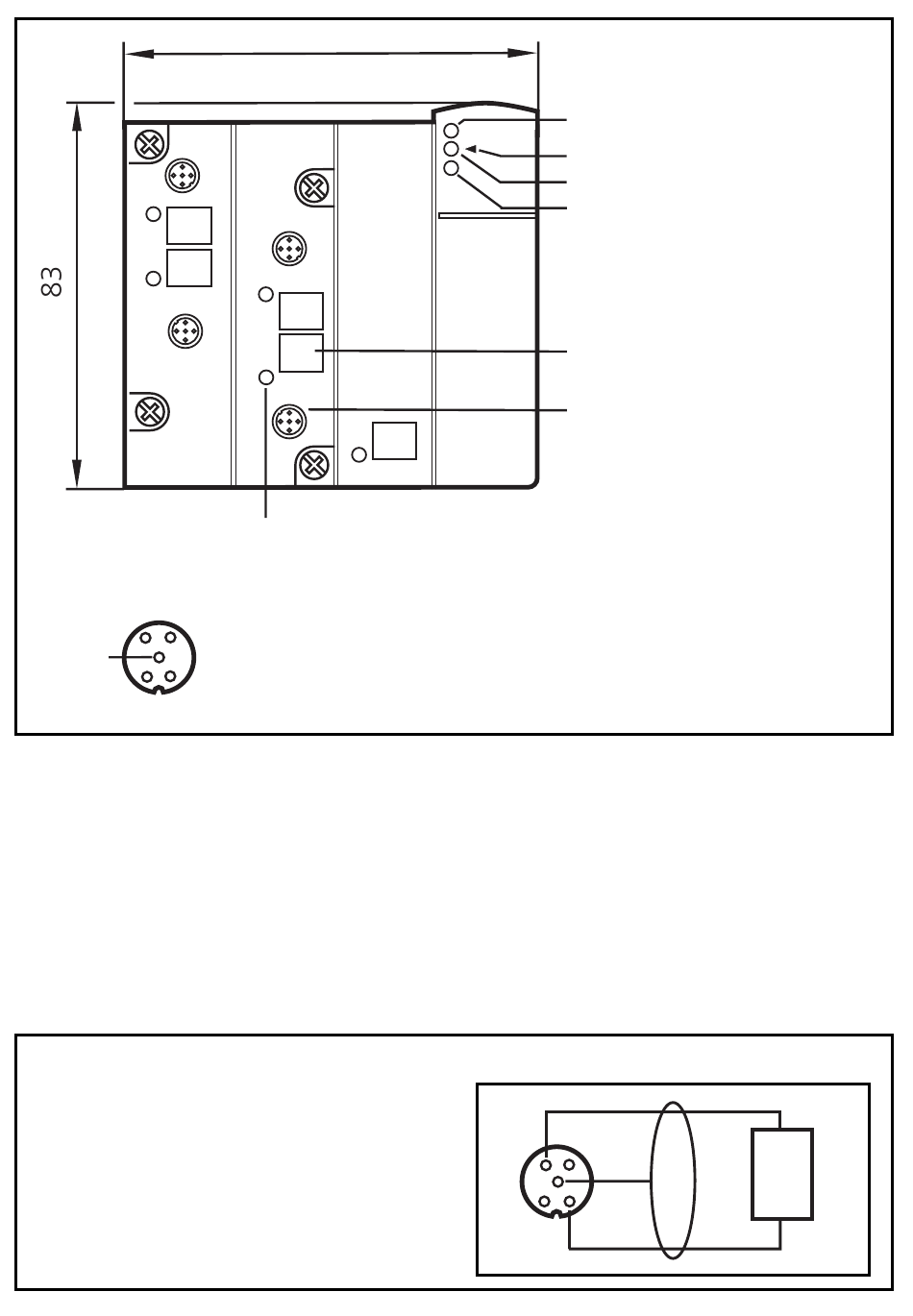

Anschluß eines 2-Draht-Pt100-Elementes an das AS-i Modul
Analogmodul
Pin 1: S +
Pin 2: AI+
Pin 3: S -
Pin 4: AI -
Pin 5: Abschirmung
(Funktionserde)
90
Pin 1: S +
Pin 2: AI +
Pin 3: S -
Pin 4: AI -
Pin 5: Abschirmung (Funktionserde)
LED Infrarot-Empfänger
Fixierung IR-Adapter
LED rot FAULT
LED grün PWR
Beschriftungsfeld
M12 Buchse
2-Draht Pt100
4
3
5
2 1
Pt100
3
