Elektrischer Anschluß
Das Analogmodul wird über die standardisierte EMS (Versorgung aus
AS-i) oder aus der E-EMS (Versorgung aus ext. 24V PELV Spannungs-
quelle) an das AS-Interface angeschlossen.
Wenn eine Versorgung aus der externen 24V erfolgen soll, muß ein
FK-E Unterteil (AC5003 oder AC5011) gewählt werden.
Werden für die Versorgung der Sensoren in Summe mehr als
100mA benötigt, muß die Versorgung über eine externe 24V
PELV Spannungsquelle erfolgen.
Die Umschaltung der Versorgung erfolgt automatisch bei Anle-
gen der externen 24V Spannung.
90

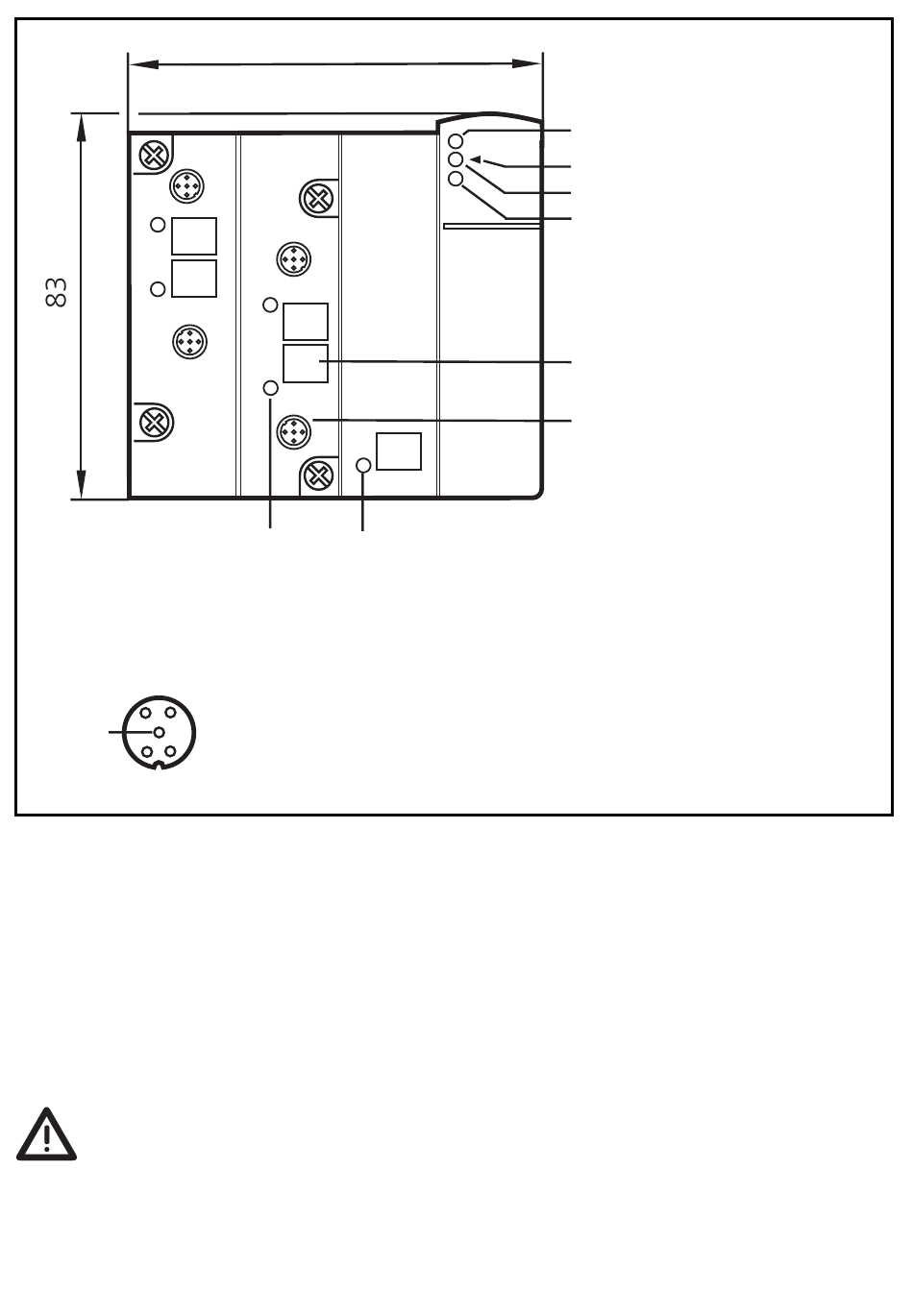

LED grün AUX
Pin 1: Sensorversorgung +24V
Pin 2: AI+ Analogeingang
Pin 3: Sensorversorgung 0V
Pin 4: n.c.
Pin 5: Funktionserde
LED Infrarot-Empfänger
Fixierung IR-Adapter
LED rot FAULT
LED grün PWR
Beschriftungsfeld
M12 Buchse
