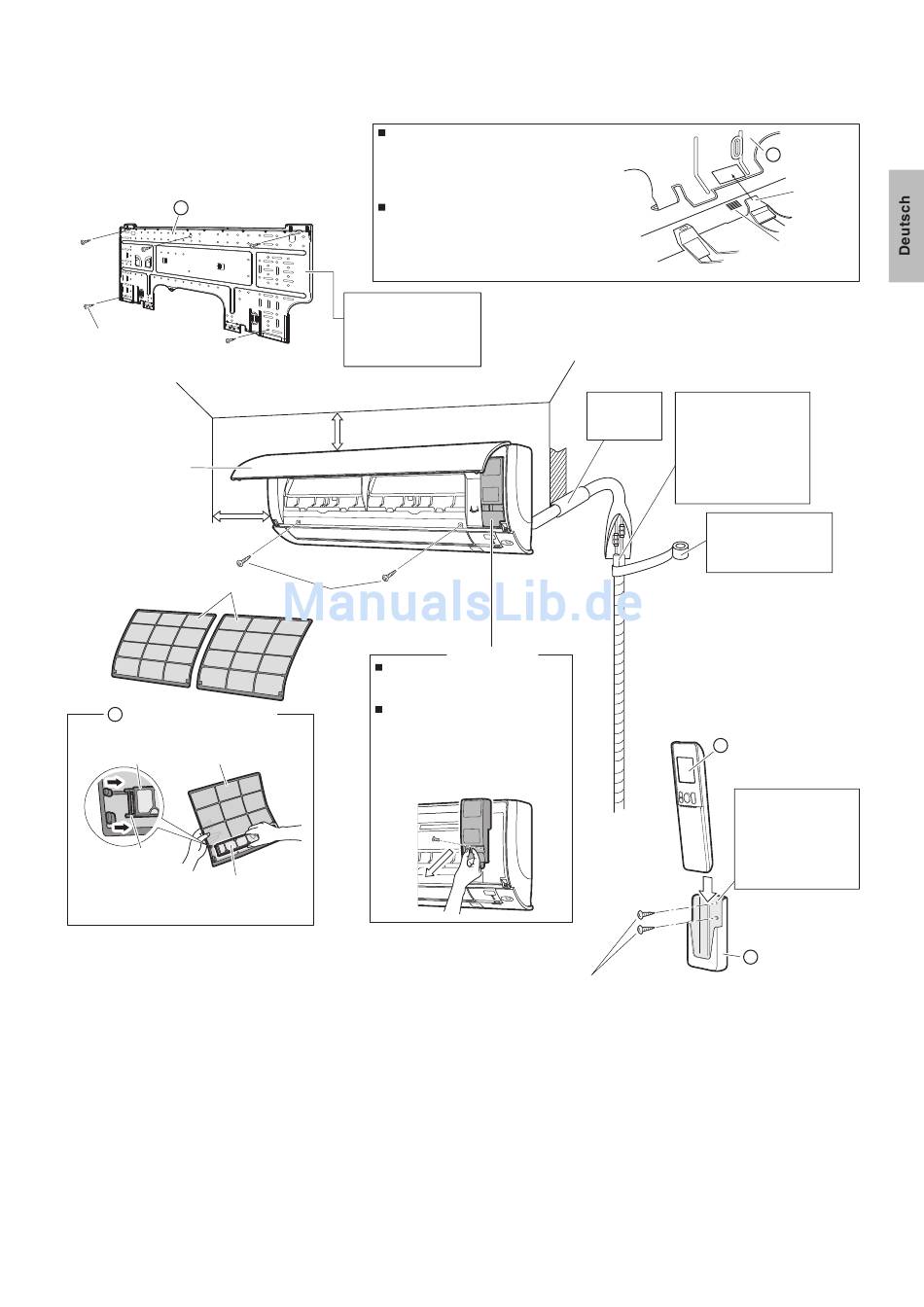

Innengerät-Installationszeichnungen
A Montageplatte
Montageplatten-
Befestigungsschraube
(vor Ort zu beschaffen: M4 × 25L)
Frontplatte
50mm oder mehr von
der Wand
(auf beiden Seiten)
Luftfilter
B Fotokatalytischer Titan-Apatit-
Luftreinigungsfilter (2 Stck)
Filterrahmen
Luftfilter
Nase
Fotokatalytischer
Titan-Apatit-
Luftreinigungsfilter
■
Deutsch
Anbringen des Innengeräts
Haken Sie die Klemmen des Bodenrahmens
auf der Montageplatte ein.
Wenn sich die Klemmen nur schwer einhaken
lassen, nehmen Sie den Frontgrill ab.
Entfernen des Innengeräts
Drücken Sie den markierten Bereich (am
unteren Teil des Frontgrills) nach oben, um
die Klemmen zu lösen. Wenn sie sich nur
schwer lösen lassen, nehmen Sie den
Frontgrill ab.
Die Montageplatte sollte
an einer Wand angebracht
werden, die das Gewicht
des Innengeräts tragen
kann.
30mm oder mehr von der Decke
Schrauben
(M4 × 16L)
Wartungsdeckel
Öffnen des Wartungsdeckels
Der Wartungsdeckel ist ein
Öffnungs-/Schließungstyp.
Öffnungsmethode
1) Entfernen Sie die Schraube des
Wartungsdeckels.
2) Ziehen Sie den Wartungsdeckel in
Pfeilrichtung diagonal nach unten
heraus.
3) Nach unten ziehen.
Bodenrahmen
Frontgrill
Das Rohrloch
Das Wärmeisolationsrohr
mit Kitt
auf eine angemessene
abdichten.
Länge zuschneiden und
mit Band umwickeln.
Hierbei sicherstellen,
dass am Schnitt des
Wärmeisolationsrohrs
kein Spalt verbleibt.
Die Wärmeisolierung
von unten nach oben
mit Schutzband
umwickeln.
C Drahtlose Fernbedienung
Stellen Sie vor dem
Anschrauben des
Fernbedienungshalters
an die Wand sicher,
dass die Steuersignale
richtig vom Innengerät
empfangen werden.
Befestigungsschrauben für den
Fernbedienungshalter
(vor Ort zu beschaffen: M3 × 20L)
A Montageplatte
Klamme
Markierung
(Rückseite)
D Fernbedienungshalter
4
