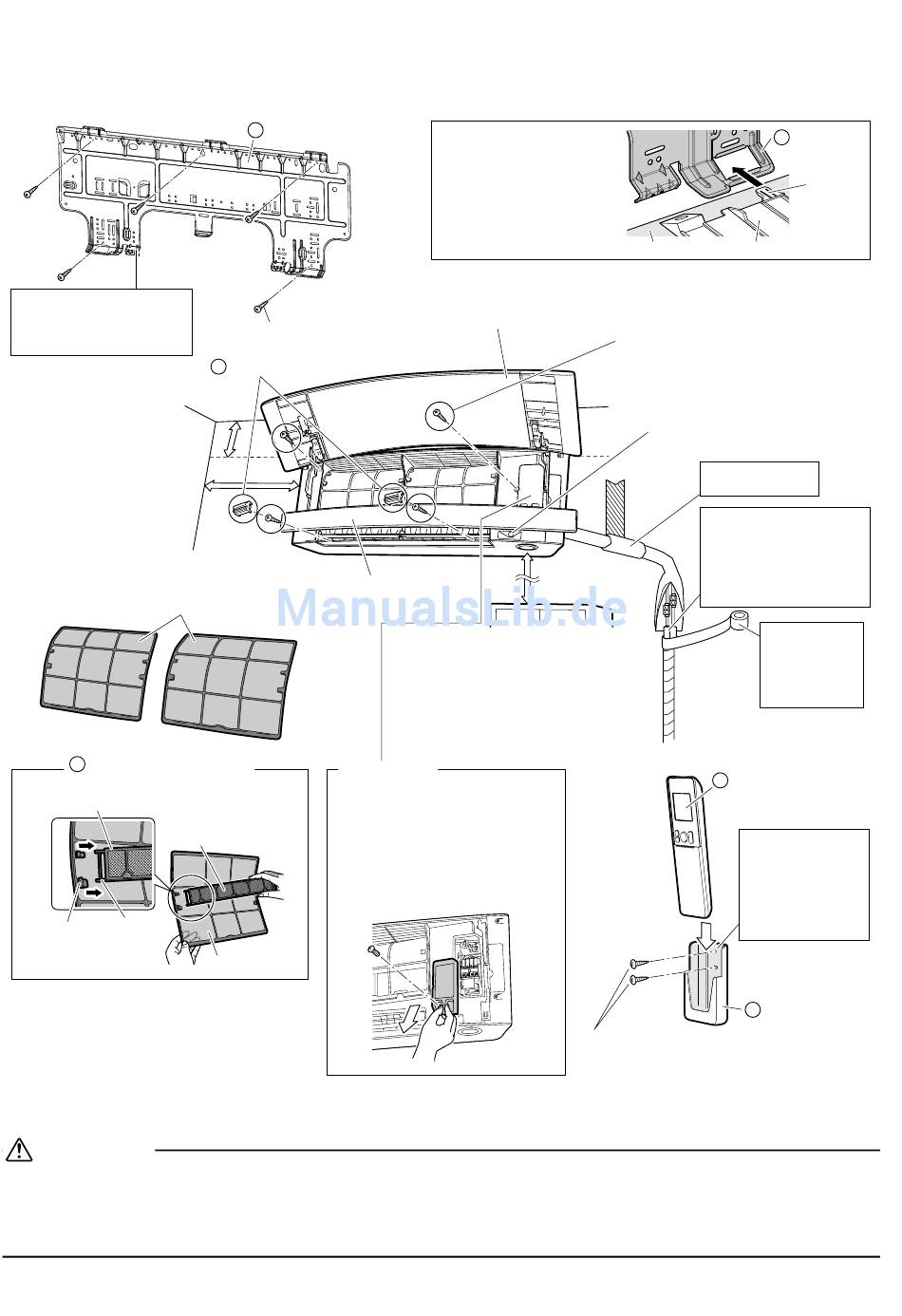

Innengerät-Installationszeichnungen
Die Montageplatte sollte an
einer Wand angebracht werden,
die das Gewicht des Innengeräts
tragen kann.
30mm oder mehr
von der Decke
50mm oder mehr von der
Wand (auf beiden Seiten)
Luftfilter
B Fotokatalytischer Titan-Apatit-
Luftreinigungsfilter (2)
Filterrahmen
Nase
Klaue
Intelligenter Überwachungssensor
ACHTUNG
• Nicht den intelligenten Überwachungssensor stark anstoßen oder gewaltsam drücken. Dadurch können Schäden und
Fehlfunktionen verursacht werden.
• Keine großen Gegenstände nahe am Sensor aufstellen. Außerdem Heizkörper oder Luftbefeuchter außerhalb des Sensor-
Erkennungsbereichs platzieren.
3
A Montageplatte
Schrauben (vor Ort zu
beschaffen: M4 × 25L)
G
Schraubenabdeckung
Untere Frontplatte
Wartungsdeckel
Der Wartungsdeckel ist abnehmbar.
Fotokatalytischer
Titan-Apatit-
Luftreinigungsfilter
Luftfilter
Anbringen des Innengeräts
Haken Sie die Klemmen des
Bodenrahmens auf der
Montageplatte ein.
Wenn sich die Klemmen nur
schwer einhaken lassen,
nehmen Sie den Frontgrill ab.
Obere Frontplatte
Vergewissern Sie sich, dass keine
Hindernisse innerhalb von 500mm unter
dem Signalempfänger vorhanden sind.
Solche Hindernisse, falls vorhanden, können
sich negativ auf die Empfangsleistung des
Empfängers auswirken und die
Empfangsentfernung verkürzen.
Öffnungsmethode
1) Entfernen Sie die Schrauben des
Wartungsdeckels.
2) Ziehen Sie den Wartungsdeckel in
Pfeilrichtung diagonal nach unten
heraus.
3) Nach unten ziehen.
Frontgrill
Schrauben (M4 × 16L)
Zum Abnehmen des Frontgrills siehe
*
"Abnehmen und Anbringen des Frontgrills"
auf Seite 4.
Intelligenter
Überwachungssensor
Das Rohrloch mit Kitt
abdichten.
Das Wärmeisolationsrohr auf
eine angemessene Länge
zuschneiden und mit Band
umwickeln. Hierbei
sicherstellen, dass am Schnitt
500mm
des Wärmeisolationsrohrs kein
oder mehr
Spalt verbleibt.
Befestigungsschrauben für
den Fernbedienungshalter
(vor Ort zu beschaffen: M3 × 20L)
A Montageplatte
Klammer
Bodenrahmen
Die
Wärmeisolierung
von unten nach
oben mit
Schutzband
umwickeln.
C Drahtlose
Fernbedienung
Stellen Sie vor dem
Anschrauben des
Fernbedienungshalters
an die Wand sicher,
dass die Steuersignale
richtig vom Innengerät
empfangen werden.
D Fernbedienungshalter
