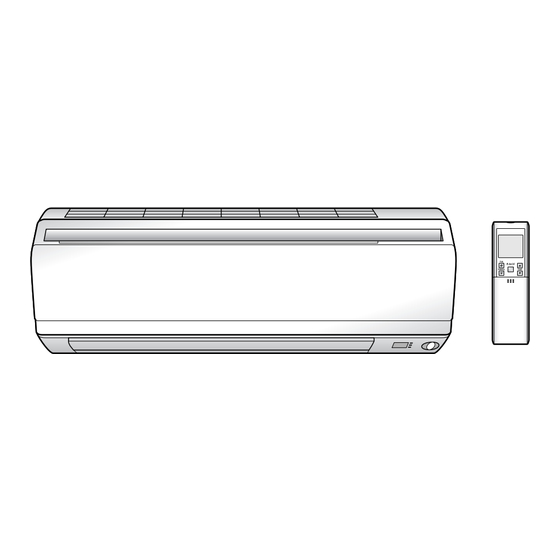

- Seite 1 DAIKIN ROOM AIR CONDITIONER OPERATION MANUAL MODELS FTXS20J2V1B FTXS25J2V1B FTXS35J2V1B FTXS42J2V1B FTXS50J2V1B...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Betriebsvorbereitung ........7 BETRIEB Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE....10 Einstellen der Luftstromrichtung....12 KOMFORT-LUFTSTROM-Betrieb und INTELLIGENTES AUGE-Betrieb ....14 HOCHLEISTUNG-Betrieb ......18 AUSSENGERÄT-FLÜSTER-Betrieb .... -
Seite 3: Sicherheitshinweise
Sicherheitshinweise VOR DEM BETRIEB ZU LESEN • Bewahren Sie dieses Handbuch so auf, dass der Anwender es leicht finden kann. • Lesen Sie die Warnhinweise in dieser Anleitung aufmerksam durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und ACHTUNG gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. - Seite 4 • Lufteinlass- und Auslassöffnungen dürfen nicht versperrt werden. Der abgeschwächte Luftstrom kann die Leistung des Geräts beeinträchtigen oder Störungen zur Folge haben. • Setzen Sie sich nicht auf das Außengerät, und stellen Sie auch keine Gegenstände darauf. Es könnte sonst zu Verletzungen kommen, wenn Sie selbst oder die Gegenstände herunterfallen. •...
-
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile ■ Innengerät... -
Seite 6: Außengerät
■ Außengerät • Das Aussehen des Außengeräts kann bei einigen Modellen abweichen. ■Innengerät 1. Luftfilter 13. Innengerät-EIN/AUS-Schalter: • Drücken Sie diesen Schalter einmal, um 2. Fotokatalytischer Titan-Apatit- den Betrieb zu starten. Luftreinigungsfilter: Drücken Sie ihn erneut, um den Betrieb zu stoppen. •... -
Seite 7: Bezeichnung Der Teile
Bezeichnung der Teile ■ Fernbedienung <Öffnen der Frontabdeckung> <ARC452A3> 1. Signalsender: 9. ECONO-Taste: • Dieser sendet Signale zum Innengerät. ECONO-Betrieb (Seite 20.) 2. Anzeige (LCD): 10. SCHWENK-Taste: • Hier werden die aktuellen Einstellungen angezeigt. • Klappen (horizontale Flügel) (Seite 12.) (Diese Abbildung zeigt jeden Abschnitt zu 11. -
Seite 8: Betriebsvorbereitung
Betriebsvorbereitung ■ Zum Einsetzen der Batterien 1. Verschieben Sie die Frontabdeckung, um sie Die Pole + und – korrekt abzunehmen. ausrichten! 2. Legen Sie 2 Trockenbatterien des Typs AAA- LR03 (Alkali) ein. 3. Bringen Sie die Frontabdeckung wieder wie vorher an. ■... -
Seite 9: Zum Einstellen Der Uhr
Betriebsvorbereitung ■ Zum Einstellen der Uhr 1. Drücken Sie • “ ” wird angezeigt. • “ ” und “ ” blinken. 2. Drücken Sie , um den aktuellen Wochentag einzustellen. 3. Drücken Sie • “ ” blinkt. 4. Drücken Sie , um die Uhr auf die aktuelle Zeit einzustellen. -
Seite 10: Überprüfungen Zu Den Fernbedienungseinstellungen
■ Überprüfungen zu den Fernbedienungseinstellungen • Diese Fernbedienung wird vom Wärmepumpenmodell und dem Kühlen-Modell gemeinsam verwendet. Wählen Sie mit dem DIP-Schalter an der Fernbedienung entweder das Wärmepumpenmodell oder das Kühlen-Modell. • Nehmen Sie die korrekte Einstellung gemäß der folgenden Erläuterung vor, wie in der Abbildung gezeigt. •... -
Seite 11: Betrieb Automatik · Entfeuchten · Kühlen · Heizen · Gebläse
Betrieb AUTOMATIK · ENTFEUCHTEN · KÜHLEN · HEIZEN · GEBLÄSE BETRIEB Die Klimaanlage arbeitet im Betriebsmodus Ihrer Wahl. Ab dem nächsten Mal arbeitet die Klimaanlage im selben Betriebsmodus. ■ Zum Starten des Betriebs 1. Drücken Sie , und wählen Sie den Betriebsmodus. -
Seite 12: Zum Ändern Der Einstellung Der Luftstromstärke
■ Zum Ändern der Einstellung der Luftstromstärke 5. Drücken Sie AUTOMATIK- oder KÜHLEN- oder HEIZEN- ENTFEUCHTEN-Betrieb oder GEBLÄSE-Betrieb 5 Stufen der Luftstromstärkeneinstellung Die Einstellung der Luftstromstärke ist nicht von “ ” bis “ ” plus “ ” veränderbar. “ ” sind verfügbar. •... -
Seite 13: Einstellen Der Luftstromrichtung
Einstellen der Luftstromrichtung Sie können die Luftstromrichtung einstellen, um einen erhöhten Komfort zu erhalten. ■ Zum Starten der Schwenkautomatik Obere und untere Luftstromrichtung Drücken Sie • “ ” wird auf dem LCD angezeigt. • Die Schwenkbewegung der Klappen (horizontale Flügel) beginnt. Rechte und linke Luftstromrichtung Drücken Sie •... - Seite 14 ■ Zum Einstellen der Klappen oder Lamellen auf die gewünschte Position • Diese Funktion ist effektiv, während sich die Klappen oder Lamellen im Schwenkautomatikmodus befinden. Drücken Sie , wenn die Klappen oder Lamellen die gewünschte Position erreicht haben. • Beim 3-D-Luftstrom bewegen sich die Klappen und Lamellen abwechselnd. •...
-
Seite 15: Komfort-Luftstrom-Betrieb Und Intelligentes Auge-Betrieb
KOMFORT-LUFTSTROM-Betrieb und INTELLIGENTES AUGE-Betrieb ■ KOMFORT-LUFTSTROM-Betrieb Der Luftstrom wird im KÜHLEN-Betrieb nach oben und im HEIZEN-Betrieb nach unten gelenkt, um eine angenehme Brise zu erzeugen, die nicht in direkten Kontakt mit Personen kommt. KÜHLEN-Betrieb HEIZEN-Betrieb ■ INTELLIGENTES AUGE-Betrieb Das “INTELLIGENTE AUGE” ist ein Infrarotsensor, der die Bewegung von Personen erkennt. Befindet sich länger als 20 Minuten keine Person im Raum, wechselt der Betrieb automatisch zum Energiesparbetrieb. -
Seite 16: Zum Abbrechen Des Betriebs
■ Zum Starten des Betriebs Drücken Sie , und wählen Sie den gewünschten Modus. • Bei jedem Drücken von wird eine andere Einstellungsoption auf dem LCD angezeigt. • Durch die Wahl von “ ” unter den folgenden Symbolen wird die Klimaanlage in den KOMFORT- LUFTSTROM-Betrieb in Kombination mit dem INTELLIGENTES AUGE-Betrieb versetzt. - Seite 17 KOMFORT-LUFTSTROM- und INTELLIGENTES AUGE-Betrieb HINWEIS ■ Hinweise zu KOMFORT-LUFTSTROM-Betrieb • Die Klappenposition ändert sich, um zu verhindern, dass der Luftstrom direkt auf Personen im Raum gerichtet wird. • HOCHLEISTUNG-Betrieb und KOMFORT-LUFTSTROM-Betrieb können nicht gleichzeitig benutzt werden. Die Funktion, deren Taste zuletzt gedrückt wurde, hat immer Vorrang. •...
-
Seite 18: Der Intelligentes Auge-Betrieb Ist Praktisch, Um Energie Zu Sparen
HINWEIS ■ Hinweis zur Kombination von KOMFORT-LUFTSTROM-Betrieb und INTELLIGENTES AUGE-Betrieb • Die Luftstromstärke wird auf AUTOMATIK eingestellt. Bei Wahl der oberen und unteren Luftstromrichtung wird der KOMFORT-LUFTSTROM-Betrieb aufgehoben. Die Funktion, deren Taste zuletzt gedrückt wurde, hat immer Vorrang. • Die Klimaanlage kann auf den Betrieb mit den kombinierten Betriebsarten KOMFORT- LUFTSTROM und INTELLIGENTES AUGE umschalten. -
Seite 19: Hochleistung-Betrieb
HOCHLEISTUNG-Betrieb Der HOCHLEISTUNG-Betrieb sorgt für eine rasche Maximierung der Kühlwirkung (Heizwirkung) in jedem Betriebsmodus. Sie können die maximale Kapazität erhalten. ■ Zum Starten des HOCHLEISTUNG-Betriebs 1. Drücken Sie • Der HOCHLEISTUNG-Betrieb endet nach 20 Minuten. Dann arbeitet das System automatisch wieder mit den vorherigen Einstellungen, die vor dem HOCHLEISTUNG-Betrieb verwendet wurden. -
Seite 20: Aussengerät-Flüster-Betrieb
AUSSENGERÄT-FLÜSTER-Betrieb Im AUSSENGERÄT-FLÜSTER-Betrieb wird der Geräuschpegel des Außengeräts gesenkt, indem die Frequenz und Gebläsedrehzahl am Außengerät geändert werden. Diese Funktion ist während der Nacht zweckmäßig. ■ Zum Starten des AUSSENGERÄT-FLÜSTER- Betriebs 1. Drücken Sie • “ ” wird auf dem LCD angezeigt. ■... -
Seite 21: Econo-Betrieb
ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die effizienten Betrieb durch Begrenzung des maximalen Stromverbrauchswertes ermöglicht. Diese Funktion ist nützlich für Fälle, in denen es darauf ankommt, dass keine Sicherung ausgelöst wird, wenn das Produkt zusammen mit anderen Geräten in Betrieb ist. ■... -
Seite 22: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Timer-Funktionen sind nützlich, um die Klimaanlage während der Nacht oder am Morgen automatisch ein- oder auszuschalten. AUS- TIMER und EIN-TIMER können auch kombiniert verwendet werden. ■ Zur Benutzung des AUS-TIMER- Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. -
Seite 23: Ein-Timer-Betrieb
EIN-TIMER-Betrieb ■ Zur Benutzung des EIN-TIMER-Betriebs • Prüfen Sie, ob die Uhr korrekt eingestellt ist. Stellen Sie anderenfalls die Uhr auf die aktuelle Zeit ein. (Seite 8.) 1. Drücken Sie • “ ” und die eingestellte Zeit werden auf dem LCD angezeigt. •... -
Seite 24: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Es ist praktisch, wenn der WOCHENTIMER auf die Lebensgewohnheiten der Familie eingestellt wird. ■ Gebrauch des WOCHENTIMER in den folgenden Fällen Das folgende Beispiel zeigt mögliche WOCHENTIMER-Einstellungen. Beispiel: Die gleichen Timer-Einstellungen werden für die Wochentage von Montag bis Freitag verwendet, während für das Wochenende andere Einstellungen verwendet werden. - Seite 25 WOCHENTIMER-Betrieb ■ Zur Benutzung des WOCHENTIMER-Betriebs Einstellmodus • Stellen Sie sicher, dass Wochentag und Uhrzeit eingestellt sind. Stellen Sie anderenfalls den Wochentag und die Uhrzeit ein. (Seite 8.) Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25˚C 27˚C 6:00 8:30 17:30 22:00...
- Seite 26 6. Drücken Sie , um die gewünschte Zeit zu wählen. • Die Zeit kann zwischen 0:00 und 23:50 in 10-Minuten- Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt 9 bei Einstellung des AUS-TIMER. 7.
- Seite 27 WOCHENTIMER-Betrieb Einstellungsanzeigen Tag und Nummer EIN/AUS Zeit Temperatur HINWEIS ■ Hinweise zum WOCHENTIMER-Betrieb • Vergessen Sie nicht, zuerst die Uhr an der Fernbedienung einzustellen. • Wochentag, EIN/AUS-TIMER-Modus, Uhrzeit und Solltemperatur (nur für EIN-TIMER- Modus) können mit dem WOCHENTIMER eingestellt werden. Die anderen Einstellungen für EIN-TIMER basieren auf den Einstellungen unmittelbar vor dem Betrieb.
- Seite 28 Kopiermodus • Eine vorgenommene Reservierung kann für einen anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25˚C 27˚C 6:00 8:30 17:30 22:00 KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag] 25˚C...
- Seite 29 WOCHENTIMER-Betrieb 5. Drücken Sie • Die Reservierung wird zum ausgewählten Wochentag kopiert. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. • Um das Kopieren der Einstellungen zu anderen Wochentagen fortzusetzen, wiederholen Sie Schritt 4 und Schritt 5. 6. Drücken Sie , um die Einstellung abzuschließen.
-
Seite 30: Bestätigen Einer Reservierung
■ Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. 1. Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. 2. Drücken Sie , um den zu bestätigenden Wochentag und die Reservierungsnummer auszuwählen. • Durch Drücken von werden die Reservierungsdetails angezeigt. - Seite 31 WOCHENTIMER-Betrieb ■ Zum Löschen von Reservierungen Individuelle Reservierung • Siehe Einstellmodus. (Seite 24.) Wenn Sie den gewünschten Modus bei Schritt 4 im Einstellmodus wählen, wählen Sie “leer”. Die Reservierung wird gelöscht. Reservierungen für jeden Wochentag • Diese Funktion kann zum Löschen der Reservierungen für jeden Wochentag verwendet werden.
-
Seite 32: Hinweis Für Multisystem
Hinweis für Multisystem Dieses System besteht aus einem Außengerät, das mit mehreren Innengeräten verbunden ist. ■ Wählen des Betriebsmodus Raum A Raum B 1. Wenn die Prioritätsraum-Einstellung vorhanden, aber inaktiv ist, oder wenn sie nicht vorhanden ist. Raum C Raum D Wenn mehr als 1 Innengerät in Betrieb ist, erhält das zuerst eingeschaltete Gerät die Priorität. -
Seite 33: Verriegelung Des Kühlen/Heizen-Modus
Hinweis für Multisystem ■ AUSSENGERÄT-FLÜSTER-Betrieb (Seite 19.) 1. Wenn die Prioritätsraum-Einstellung vorhanden, aber inaktiv ist, oder wenn sie nicht vorhanden ist. Wenn Sie die Funktion des AUSSENGERÄT-FLÜSTER-Betriebs mit dem Multisystem verwenden wollen, stellen Sie alle Innengeräte mit ihren Fernbedienungen auf AUSSENGERÄT-FLÜSTER-Betrieb ein. Wenn Sie den AUSSENGERÄT-FLÜSTER-Betrieb aufheben wollen, nehmen Sie die Aufhebung an einem der laufenden Innengeräte mit dessen Fernbedienung vor. -
Seite 34: Pflege Und Reinigung
Pflege und Reinigung PFLEGE ACHTUNG Halten Sie vor jeder Reinigung den Betrieb an, und schalten Sie den Leistungsschalter aus. Geräte ■ Innengerät, Außengerät und Fernbedienung 1. Wischen Sie die Geräte mit einem trockenen, weichen Tuch ab. ■ Frontplatte 1. Frontplatte öffnen. •... -
Seite 35: Luftfilter
Pflege und Reinigung Filter 1. Ziehen Sie die Luftfilter heraus. • Frontplatte öffnen. • Drücken Sie die Nase in der Mitte jedes Luftfilters etwas nach oben, und ziehen Sie sie dann herunter. 1) Drücken 2) Herunterziehen 2. Nehmen Sie den fotokatalytischen Titan- Apatit-Luftreinigungsfilter ab. -
Seite 36: Fotokatalytischer Titan-Apatit-Luftreinigungsfilter
3-2 Fotokatalytischer Titan-Apatit-Luftreinigungsfilter Der fotokatalytische Titan-Apatit-Luftreinigungsfilter kann erneuert werden, indem er alle 6 Monate mit Wasser gewaschen wird. Wir empfehlen, ihn alle 3 Jahre auszutauschen. [Wartung] 3-2-1 Wenn die Filter stark verschmutzt sind, saugen Sie Staub ab, und legen Sie die Filter etwa 10 bis 15 Minuten lang in warmes oder kaltes Wasser. -
Seite 37: Vor Einer Langen Betriebspause
Pflege und Reinigung Kontrolle Prüfen Sie, dass Sockel, Ständer und andere Befestigungen des Außengeräts nicht verrottet oder korrodiert sind. Prüfen Sie, dass die Lufteinlässe und -auslässe von Innen- und Außengerät nicht blockiert sind. Prüfen Sie, dass das Abwasser während des KÜHLEN- oder ENTFEUCHTEN-Betriebs reibungslos aus dem Ablaufschlauch ausfließt. -
Seite 38: Fehlersuche
Fehlersuche FEHLERSUCHE • Die Fehlersuchmaßnahmen werden auf der Basis der Abhilfe in die folgenden zwei Typen eingeteilt. Ergreifen Sie entsprechende Maßnahmen gemäß dem Symptom. Keine Störung • Die folgenden Fälle sind keine Störungen. Sie können die Klimaanlage weiterhin benutzen. Kontrolle •... - Seite 39 Fehlersuche Das Außengerät gibt Wasser oder Ein Geräusch ist zu hören. Dampf ab. ■ Ein Geräusch wie das Fließen von Wasser ■ Im HEIZEN-Betrieb • Dieses Geräusch wird von dem durch die Klimaanlage fließenden Kältemittel erzeugt. • Das Eis am Außengerät schmilzt zu Wasser oder Dampf, wenn sich die Klimaanlage im •...
- Seite 40 Der Betrieb wurde plötzlich Die Fernbedienung funktioniert angehalten. nicht richtig. (Die Betriebslampe ist an.) ■ Es werden keine Fernbedienungssignale • Zum Schutz des Systems wird der Betrieb angezeigt. der Klimaanlage bei einer plötzlichen großen ■ Die Empfindlichkeit der Fernbedienung Spannungsschwankung u. U. angehalten. ist zu schwach.
- Seite 41 Fehlersuche Der EIN/AUS-TIMER funktioniert Der Lüfter des Außengeräts rotiert, nicht gemäß den Einstellungen. während die Klimaanlage außer Betrieb ist. • Prüfen Sie, ob der EIN/AUS-TIMER und der WOCHENTIMER auf die gleiche Zeit ■ Nach dem Anhalten des Betriebs eingestellt sind. •...
-
Seite 42: Vorschriften Zur Entsorgung
Rufen Sie umgehend die Kundendienststelle an. WARNUNG ■ Falls eine Störung (wie z. B. Brandgeruch) auftritt, halten Sie sofort den Betrieb an, und schalten Sie den Leistungsschalter aus. Fortgesetzter Betrieb unter anormalen Bedingungen kann zu Störungen, elektrischen Schlägen oder Brand führen. Wenden Sie sich an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben. - Seite 43 Fehlersuche Fehlerdiagnose. Fehlerdiagnose mit der Fernbedienung Bei der Serie ARC452A werden auf dem Temperaturanzeigefeld des Hauptgeräts die zugehörigen Codes angezeigt. 1. Wenn für 5 Sekunden gedrückt gehalten wird, blinkt die Anzeige “ ” im Temperaturanzeigefeld. 2. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton erzeugt wird.
- Seite 44 LED AN AUSSENGERÄTEPLATINE Serie 3MXS, 3MKS, 4MXS, 4MKS, 5MXS, 5MKS GRÜN MIKROCOMPUTER STÖRUNGSERKENNUNG NORMAL DIAGNOSE LED-A LED1 LED2 LED3 LED4 LED5 NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIEREN IM GERÄT, DAS SICH IN BETRIEB ODER IN BEREITSCHAFT BEFINDET ∗ ÜBERLASTRELAIS AUSGELÖST ODER HOHE AUSLASSROHR-TEMPERATUR DEFEKTER KOMPRESSORSTART EINGANGS-ÜBERSTROM ∗...
- Seite 45 NOTIZEN...
- Seite 46 Two-dimensional bar code is a code for manufacturing. 3P266959-2A M10B168 (1012) HT...
