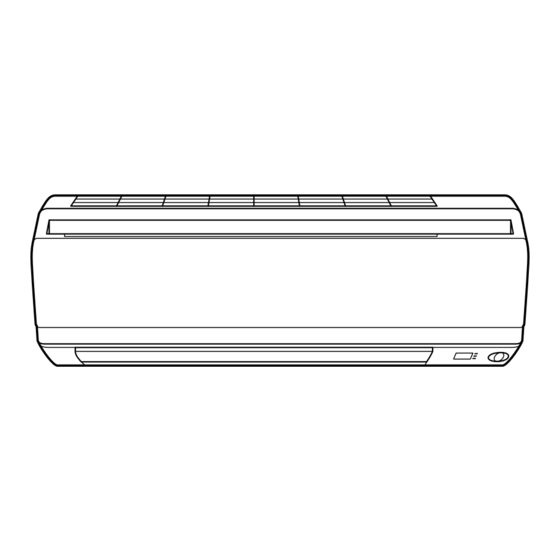

Daikin FTXS20G2V1B Installationsanleitung
Daikin FTXS20G2V1B Installationsanleitung

Daikin FTXS20G2V1B Installationsanleitung

Split-baureihe r410a
Vorschau ausblenden Andere Handbücher für FTXS20G2V1B:

Werbung

INSTALLATION
MANUAL
R410A Split Series
Models
FTXS20G2V1B
FTXS25G2V1B
FTXS35G2V1B
FTXS42G2V1B
FTXS50G2V1B
Installation manual
R410A Split series
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Série split R410A
Montagehandleiding
R410A Split-systeem
Manual de instalación
Serie Split R410A
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Série split R410A
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Montaj kýlavuzlarý
R410A Split serisi
English
Deutsch
Français
Nederlands
Español
Italiano
ΕλληνικÜ
Portugues
Рóссêий
Türkçe

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Daikin FTXS20G2V1B

  • Seite 1 Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Manual de instalación Español Serie Split R410A Models FTXS20G2V1B Manuale d’installazione Italiano Serie Multiambienti R410A FTXS25G2V1B FTXS35G2V1B Εγχειρßδιο εγκατÜστασηò ΕλληνικÜ διαιροýìενηò σειρÜò R410A FTXS42G2V1B FTXS50G2V1B Manual de Instalação Portugues Série split R410A...
  • Seite 2: Sicherheitshinweise

    Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG ..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung.
  • Seite 3: Auswahl Des Installationsorts

    Zubehör – Inneneinheit Befestigungsblech Fernbedienungshalterung Bedienungshandbuch Fotokatalytischer Titan-Apatit- Batterien der Größe AAA Installierungshandbuch Luftreinigungsfilter Halteschrauben für die Drahtlose Fernbedienung Inneneinheit (M4 × 12L) Auswahl des Installationsorts • Holen Sie vor der Wahl des Installierungsortes die Zustimmung des Benutzers ein. Inneneinheit. •...
  • Seite 4: Hinweise Für Die Installierung

    Hinweise für die Installierung Abnehmen und Einbauen der Frontplatte. • Vorgehensweise zum Entfernen Greifen Sie mit den Fingern die Vorsprünge der Frontplatte links und rechts am Hauptteil des Geräts und öffnen Sie die Frontplatte bis zum Anschlag. Schieben Sie die Frontplatte seitwärts, um die Drehachse zu lösen.
  • Seite 5 Einrichten der verschiedenen Adressen. Wenn zwei Innengeräte in einem Raum installiert sind, können die beiden drahtlosen Fernbedienungen unterschiedlich adressiert werden. 1) Nehmen Sie den Frontgrill ab. (2 Schrauben) 2) Entfernen Sie den elektrischen Anschlusskasten. (1 Schraube) 3) Nehmen Sie die Metallabdeckung des elektrischen Anschlusskastens ab. (4 Laschen) 4) Ziehen Sie auf der Leiterplatte den Jumper (JA).
  • Seite 6 Installierungszeichnungen für Inneneinheit Anbringen des Innenaggregats. Befestigungs- Haken Sie die Klemmen des Bodenrahmens blech auf der montageplatte ein. Wenn sich die Klemmen nur schwer A Befestigungsblech einhaken lassen, nehmen Sie den Clip Frontgrill ab. Entfernen des Innenaggregats. Drücken Sie den markierten Bereich Bodenrahmen Markierung (am unteren Teil des Frontgrills) nach...
  • Seite 7: Installation Des Innengeräts

    Installation des Innengeräts Installieren des Befestigungsblechs. • Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann. 1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und marki- eren Sie die Bohrlochpositionen an der Wand.
  • Seite 8 Installation des Innengeräts Bohren eines loches durch die wand und anbringen des wanddurch- bruchrohrs. • Verwenden Sie für Wände mit Metallrahmen oder Metallplatten ein Wanddurchbruchrohr und eine Blende, um mögliche Hitze, elektrischen Schlag und Feuer zu verhüten. • Achten Sie darauf, die Hohlräume um die Rohre herum mit einem Dichtungs- mittel abzudichten, um Lecken von Wasser zu verhüten.
  • Seite 9 3-2. Verrohrung links, links hinten oder links E tfer e Sie die unten. Verrohru gsabdecku g hier für Verrohru g a 1) Bringen Sie den Ablaßschlauch mit Vinylklebeband an der der li ke Seite. Unterseite der Kühlmittelrohre an. Verrohru g li ks tfer e Sie die Verrohru gsabdecku g Verrohru g...
  • Seite 10 Installation des Innengeräts Verdrahtung. ei einer Multi-Inneneinheit , installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Install- ierungshandbuch beschrieben. 1) Isolieren Sie die Drahtenden ab (15mm). 2) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken der Innen- und der Außeneinheit zu und schrauben Sie die Drähte fest an den entsprechenden Klemmen an.
  • Seite 11: Verlegen Der Kühlmittelleitungen

    Verlegen der Kühlmittelleitungen ei einer Multi-Inneneinheit , installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Installierungs- handbuch beschrieben. Aufweiten des Rohrendes. ( enau rechtwinklig schneiden.) rat entfernen 1) Schneiden Sie das Rohrende mit einem Rohrschneider Aufweiten 2) Entfernen Sie Grat mit der Schnittfläche nach unten, enau in der nachfolgend gezeigten Position einsetzen.
  • Seite 12: Abpump-Verfahren

    Verlegen der Kühlmittelleitungen 2-1. Vorsichtshinweise für die Rohrhandhabung. Achten Sie darauf, eine Kappe anzubringen. 1) Schützen Sie das offene Rohrende vor Schmutz und Feuchtigkeit. Regen enn kei n e Aufwei t ungskappe 2) Alle Rohrbiegungen sollten so sanft wie möglich erfolgen. Ver- zur Verfügung steht, so decken wenden Sie zum Biegen einen Rohrbieger.
  • Seite 13: Probebetrieb Und Prüfung

    Probebetrieb und Prüfung Probebetrieb und Prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. ■ Für Wärmepumpen-Systeme • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste programmierbare Temperatur.
  • Seite 14 Two-dimensional bar code is a code for manufacturing. 3P207052-1 M07B016 (0711) HT...
