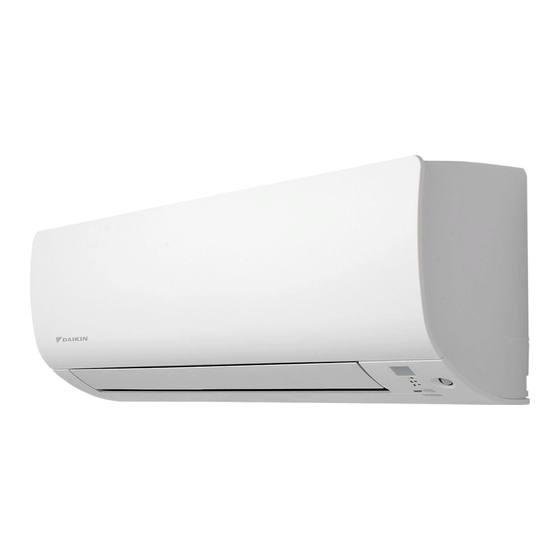

Daikin FTXS35K2V1B Betriebsanleitung
Vorschau ausblenden
Andere Handbücher für FTXS35K2V1B:
- Installationsanleitung (15 Seiten) ,
- Installationsanleitung (21 Seiten) ,
- Bedienungsanleitung (44 Seiten)
Verwandte Anleitungen für Daikin FTXS35K2V1B
Inhaltszusammenfassung für Daikin FTXS35K2V1B
- Seite 1 DAIKIN ROOM AIR CONDITIONER BETRIEBSANLEITUNG MODELLE FTXS35K2V1B FTXS42K2V1B FTXS50K2V1B FTXS35K3V1B FTXS42K3V1B FTXS50K3V1B...
-
Seite 2: Für Ihren Komfort Und Zum Energiesparen
Merkmal Für Ihren Komfort und zum Energiesparen INTELLIGENTES AUGE Der Sensor des INTELLIGENTES AUGE erkennt menschliche Bewegungen in einem Raum. Wenn sich für länger als 20 Minuten niemand im Raum aufhält, wechselt das System automatisch in den Energiesparbetrieb. Seite 15 WOCHENTIMER Bis zu 4 Timereinstellungen können für jeden Wochentag gemäß... -
Seite 3: Inhaltsverzeichnis
Inhalt ■ Vor dem Betrieb sorgfältig lesen Sicherheitshinweise ........ Teilebezeichnung .......... Vorbereitungen vor dem Betrieb ..... ■ Betrieb AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER ......Einstellen der Luftstromrichtung und -rate ..........Betrieb mit KOMFORT-LUFTSTROM / INTELLIGENTEM AUGE ....HOCHLEISTUNGSBETRIEB .... -
Seite 4: Sicherheitshinweise
Sicherheitshinweise • Bewahren Sie dieses Handbuch für den Bediener gut zugänglich auf. • Lesen Sie die Sicherheitshinweise in diesem Handbuch sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. • Die hier beschriebenen Warnhinweise sind mit WARNUNG und VORSICHT gekennzeichnet. Sie enthalten wichtige Informationen bezüglich der Sicherheit. - Seite 5 VORSICHT • Stellen Sie keine Gegenstände, die feuchtigkeitsempfindlich sind, direkt unter das Innen- oder Außengerät. Unter bestimmten Umständen kann Kondensation am Hauptgerät oder den Kältemittelleitungen, Luftfilterschmutz oder Abflussverstopfung Tropfwasser verursachen, was zu Verschmutzung oder Ausfall des betreffenden Objekts führen kann. •...
-
Seite 6: Teilebezeichnung
Teilebezeichnung Innengerät Lufteinlass Sensor des INTELLIGENTES AUGE • Er erkennt menschliche Bewegungen im Raum und schaltet automatisch zwischen normalem Betrieb Frontblende und Energiesparbetrieb um. Seite 15 Luftauslass Raumtemperaturfühler • Er erkennt die Typenschild Lamellen (vertikale Flügel) Lufttemperatur rund um das Gerät. •... -
Seite 7: Frontblende Öffnen
■ Frontblende öffnen Luftfilter Photokatalytischer Titanium Apatit Luftreinigungsfilter Außengerät • Das Aussehen des Außengeräts variiert modellabhängig. Lufteinlass Außentemperaturfühler (Rückseite) (Rückseite und Seite) Abflussschlauch Erdungsklemme • Befindet sich an der Innenseite dieser Abdeckung. Luftauslass Typenschild Kältemittelleitungen und Kabel zwischen den Geräten... -
Seite 8: Fernbedienung
Teilebezeichnung Fernbedienung Signalsender Empfänger Anzeige (LCD) • Zeigt die aktuellen Einstellungen an. • Um die Fernbedienung zu (In dieser Abbildung wird jeder verwenden, zeigen Sie mit dem Bereich zur Erläuterung mit aktiven Sender auf das Innengerät. Falls die Anzeigen dargestellt.) Signalübertragung zwischen dem Gerät und der Fernbedienung durch irgendwelche Gegenstände wie... - Seite 9 ■ Frontblende öffnen MODUS-Wahltaste • Dient zur Auswahl der Betriebsart. (AUTO/ENTFEUCHTEN/ KÜHLEN/HEIZEN/LÜFTER) Seite 11 ECONO/ GERÄUSCHARM-Taste • ECONO/GERÄUSCHARMER Taste zur Einstellung BETRIEB DES der LED-Helligkeit AUSSENGERÄTS. Seite 19 Seite 9 SWING-Taste KOMFORT/SENSOR- • Dient zur Einstellung der Luftstromrichtung. Taste Seite 13 •...
-
Seite 10: Vorbereitungen Vor Dem Betrieb
Vorbereitungen vor dem Betrieb ■ Einlegen der Batterien + und – korrekt Schieben Sie die Frontblende, um Sie positionieren! zu entfernen. Legen Sie zwei Alkali-Trockenbatterien des Typs AAA.LR03 ein. Bringen Sie die Frontblende wieder an. ■ Befestigen des Fernbedienungshalters an der Wand Fernbedienung Wählen Sie einen Ort, von dem aus die Signale das Gerät erreichen. -
Seite 11: Einschalten Des Leistungsschalters
■ Einschalten des Leistungsschalters • Nach dem Einschalten öffnen und schließen die Klappen des Innengeräts einmal, um die Referenzposition einzunehmen. ■ Uhrzeit einstellen Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • " " und " " blinken. Drücken Sie , um den aktuellen Wochentag einzustellen. -
Seite 12: Auto · Entfeuchten · Kühlen · Heizen · Lüfter
AUTO · ENTFEUCHTEN · KÜHLEN · HEIZEN · LÜFTER Die Klimaanlage wird in der von Ihnen gewählten Betriebsart betrieben. Bei der nächsten Inbetriebnahme wird die Klimaanlage in derselben Betriebsart betrieben. ■ So starten Sie den Betrieb Drücken Sie und wählen Sie eine Betriebsart aus. -
Seite 13: So Ändern Sie Die Temperatureinstellung
■ So ändern Sie die Temperatureinstellung Drücken Sie • Die an der LCD-Anzeige angezeigten Elemente ändern sich bei Betätigung einer dieser Tasten. ENTFEUCHTEN KÜHLEN HEIZEN AUTO oder LÜFTER 18-32°C 10-30°C 18-30°C Die Temperatureinstellung Drücken Sie , um die Temperatur zu erhöhen, und ist nicht variabel. -
Seite 14: Einstellen Der Luftstromrichtung Und -Rate
Einstellen der Luftstromrichtung und -rate Sie können die Luftstromrichtung anpassen, um Ihren Komfort zu steigern. ■ So starten Sie das automatische Schwenken Luftstromrichtung auf- und abwärts Drücken Sie • " " wird an der LCD-Anzeige angezeigt. • Die Klappen (horizontale Flügel) beginnen zu schwenken. Luftstromrichtung rechts und links Drücken Sie •... - Seite 15 ■ So passen Sie die Luftstromrate an Drücken Sie • Mit jeder Betätigung von wechselt die Luftstromrateneinstellung in der vorgegebenen Reihenfolge. Auto Innengerät Niedrig Mittel niedrig geräuscharm Hoch Mittel hoch Mittel • Wenn die Luftstromrate auf " " eingestellt ist, beginnt der geräuscharme Betrieb des Innengeräts, und die vom Gerät abgegebenen Geräusche werden leiser.
-
Seite 16: Betrieb Mit Komfort-Luftstrom / Intelligentem Auge
Betrieb mit KOMFORT-LUFTSTROM / INTELLIGENTEM AUGE ■ KOMFORT-LUFTSTROM-Betrieb Der Luftstrom ist im KÜHLBETRIEB nach oben und im HEIZBETRIEB nach unten gerichtet, was einen angenehmen Luftstrom erzeugt, der nicht direkt auf Personen gerichtet ist. KÜHLEN HEIZEN ■ Betrieb mit INTELLIGENTEM AUGE "INTELLIGENTES AUGE"... -
Seite 17: So Brechen Sie Den Betrieb Ab
■ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. • Die LED "INTELLIGENTES AUGE" leuchtet grün. Anzeige • Durch Auswahl von " "... - Seite 18 Betrieb mit KOMFORT-LUFTSTROM / INTELLIGENTEM AUGE HINWEIS ■ Hinweise zum Modus KOMFORT LUFTSTROM • Die Klappenposition ändert sich, wodurch verhindert wird, dass die Luft direkt auf die Personen im Raum strömt. • Die Modi HOCHLEISTUNG und KOMFORT LUFTSTROM können nicht gleichzeitig genutzt werden. Es erhält die Funktion Priorität, deren Taste zuletzt gedrückt wurde.
-
Seite 19: Hochleistungsbetrieb
HOCHLEISTUNGSBETRIEB Der Modus HOCHLEISTUNG maximiert den Kühl- bzw. Heizeffekt in jeder beliebigen Betriebsart schnell. Sie erreichen Sie die maximale Leistung. ■ So starten Sie den HOCHLEISTUNGSBETRIEB Drücken Sie während des Betriebs. • Der HOCHLEISTUNGSBETRIEB endet in 20 Minuten. Dann wird das System automatisch wieder mit den vorherigen Einstellungen betrieben, die vor dem HOCHLEISTUNGSBETRIEB aktiv waren. -
Seite 20: Econo/Geräuscharmer Betrieb Des Aussengeräts
ECONO/GERÄUSCHARMER BETRIEB DES AUSSENGERÄTS ■ ECONO-Betrieb Der ECONO-Betrieb ist eine Funktion, die einen effizienten Betrieb durch Einschränkung des maximalen Stromverbrauchswerts ermöglicht. Diese Funktion ist nützlich, wenn gewährleistet werden soll, dass kein Schutzschalter auslöst, wenn das Produkt gemeinsam mit anderen Geräten betrieben wird. [Beispiel] Normaler Betrieb ECONO-Betrieb... - Seite 21 ■ So starten Sie den Betrieb Drücken Sie und wählen Sie die gewünschte Betriebsart aus. • Bei jeder Betätigung von wird eine andere Einstellungsoption an der LCD-Anzeige angezeigt. leer ECONO AUSSENGERÄT Kombination Keine Einstellung FLÜSTERBETRIEB ■ So brechen Sie den Betrieb ab Drücken Sie und wählen Sie "leer"...
-
Seite 22: Aus-Timer-Betrieb
AUS-TIMER-Betrieb Die Timerfunktionen sind nützlich für die automatische Ein- bzw. Ausschaltung der Klimaanlage am Abend oder am Morgen. Sie können auch den AUS-TIMER und den EIN-TIMER in Kombination verwenden. ■ So verwenden Sie den AUS-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. -
Seite 23: Ein-Timer-Betrieb
EIN-TIMER-Betrieb ■ So verwenden Sie den EIN-TIMER • Überprüfen Sie, dass die Uhr richtig eingestellt ist. Falls die Uhr nicht richtig eingestellt ist, stellen Sie die aktuelle Zeit ein. Seite 10 Drücken Sie • " " wird an der LCD-Anzeige angezeigt. •... -
Seite 24: Wochentimer-Betrieb
WOCHENTIMER-Betrieb Bis zu 4 Timereinstellungen können für jeden Wochentag gespeichert werden. Ein bequemer Betrieb des Systems ist möglich, wenn der WOCHENTIMER gemäß den Lebensgewohnheiten Ihrer Familie eingestellt ist. ■ Verwendung im Fall des WOCHENTIMERS Beispiel: Für die Werktage von Montag bis Freitag werden dieselben Timereinstellungen vorgenommen, während am Wochenende unterschiedliche Timereinstellungen gelten. -
Seite 25: So Verwenden Sie Den Wochentimer
■ So verwenden Sie den WOCHENTIMER Einstellungsmodus • Stellen Sie sicher, dass der Wochentag und die Uhrzeit eingestellt sind. Falls der Wochentag und die Uhrzeit nicht eingestellt sind, stellen Sie sie ein. Seite 10 Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C... - Seite 26 WOCHENTIMER-Betrieb Drücken Sie , um die gewünschte Uhrzeit auszuwählen. • Die Uhrzeit kann zwischen 0:00 und 23:50 in 10-Minuten-Intervallen eingestellt werden. • Um zur Einstellung des EIN/AUS-TIMER-Modus zurückzukehren, drücken Sie • Gehen Sie zu Schritt zum Einstellen des AUS-TIMERS. Drücken Sie •...
- Seite 27 Kopiermodus • Eine einmal getätigte Reservierung kann zu einem anderen Wochentag kopiert werden. Die gesamte Reservierung des ausgewählten Wochentags wird kopiert. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25°C 27°C 6:00 8:30 17:30 22:00 KOPIEREN KOPIEREN Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag]...
-
Seite 28: Bestätigen Einer Reservierung
WOCHENTIMER-Betrieb ■ Bestätigen einer Reservierung • Die Reservierung kann bestätigt werden. Einstellungsanzeigen Normal Bestätigung Drücken Sie • Der Wochentag und die Reservierungsnummer des aktuellen Tages werden angezeigt. Drücken Sie , um den zu bestätigenden Wochentag und die zu bestätigende Reservierungsnummer auszuwählen. •... -
Seite 29: So Löschen Sie Reservierungen
■ So löschen Sie Reservierungen Individuelle Reservierung Drücken Sie • Der Wochentag und die Reservierungsnummer werden angezeigt. Drücken Sie , um den Wochentag und die zu löschende Reservierungsnummer auszuwählen. Drücken Sie • " " und " " oder " " blinken. Drücken Sie und wählen Sie "leer". -
Seite 30: Hinweis Zum Multisystem
Hinweis zum Multisystem Bei einem Multisystem ist ein Außengerät mit mehreren Innengeräten verbunden. ■ Auswählen der Betriebsart Prioritäts-Raumeinstellung aktiv, jedoch Raum A Raum B inaktiv oder nicht vorhanden. Wenn mehr als ein Innengerät betrieben wird, erhält folgendes Gerät Vorrang das Gerät, das als erstes eingeschaltet wurde. Stellen Sie in diesem Fall die Geräte, die später eingeschaltet Raum C Raum D... -
Seite 31: Prioritäts-Raumeinstellung
■ Sperre des KÜHL-/HEIZBETRIEBS Die Sperre des KÜHL-/HEIZMODUS erfordert eine anfängliche Programmierung während der Installation. Wenden Sie sich an Ihren autorisierten Händler. Die Sperre des KÜHL-/HEIZMODUS versetzt das Gerät zwangsweise entweder in den KÜHL- oder den HEIZBETRIEB. Diese Funktion ist nützlich, wenn Sie alle zum Multisystem gehörenden Innengeräte in dieselbe Betriebsart versetzen möchten. -
Seite 32: Pflege Und Reinigung
Pflege und Reinigung ■ Schnellverweis Öffnen/Schließen der Frontblende • Halten Sie die Frontblende an beiden Seiten fest und ziehen Sie dann daran, um sie zu öffnen. • Drücken Sie die Frontblende an beiden Seiten an, um sie zu schließen. Reinigen der Teile Frontblende Frontblende •... -
Seite 33: Entfernen Der Vorderen Blende
■ Entfernen der vorderen Blende Entfernen Sie die Säubern Sie die Frontblende. Frontblende. • Wischen Sie sie mit einem weichen, in Wasser getränkten Tuch ab. • Schieben Sie die Frontblende entweder nach • Verwenden Sie ausschließlich Neutralreiniger. links oder rechts und ziehen Sie sie auf sich zu. •... -
Seite 34: Luftfilter
Pflege und Reinigung ■ Luftfilter Ziehen Sie die Luftfilter Wenn sich der Staub nicht leicht heraus. entfernen lässt • Öffnen Sie die Frontblende. • Waschen Sie die Luftfilter mit Neutralreiniger, verdünnt • Drücken Sie die Filterlasche in der Mitte jedes mit lauwarmem Wasser, ab und trocknen Sie sie dann Luftfilters ein wenig nach oben und ziehen Sie im Schatten. - Seite 35 ■ Photokatalytischer Titanium Apatit Luftreinigungsfilter Entfernen Sie den [Austausch] photokatalytischen Entfernen Sie die Laschen aus dem Filterrahmen und Titanium Apatit wechseln Sie den Filter. Luftreinigungsfilter. • Öffnen Sie die Frontblende und ziehen Sie die Luftfilter heraus. • Halten Sie die vertieften Teile des Rahmens fest und entriegeln Sie die 4 Klauen.
-
Seite 36: Überprüfen Der Geräte
Pflege und Reinigung ■ Überprüfen der Geräte ■ Überprüfen Sie, dass die Basis, der Ständer und die sonstigen Armaturen des Außengeräts nicht verwittert oder korrodiert sind. ■ Überprüfen Sie, dass die Lufteinlässe und -auslässe des Innen- und Außengeräts nicht blockiert sind. ■... -
Seite 37: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung ■ Die folgenden Fälle stellen keine Fehlfunktion dar. • Die folgenden Fälle stellen keine Fehlfunktion der Klimaanlage dar, haben jedoch einige Gründe. Sie können die Klimaanlage weiter verwenden. Innengerät Die Klappen schenken nicht sofort. • Die Klimaanlage passt die Klappenposition an. Die Klappen werden sich bald bewegen. -
Seite 38: Fehlerdiagnose Und -Behebung
Fehlerdiagnose und -behebung • Die Maßnahmen zur Störungsbehebung und Abhilfe sind in die beiden folgenden Typen unterteilt. Ergreifen Sie je nach Symptom die entsprechende Maßnahme. Keine Störung Betrieb plötzlich gestoppt. • Die folgenden Fälle stellen keine (BETRIEBS-LED blinkt.) Fehlfunktion dar. •... - Seite 39 Unmittelbar nach Start des Der Lüfter des Außengeräts rotiert, HEIZBETRIEBS tritt noch keine während die Klimaanlage nicht in warme Luft aus. Betrieb ist. ■ Nachdem der Betrieb gestoppt wurde • Die Klimaanlage wird aufgewärmt. Warten Sie 1 bis 4 Minuten. (Das System ist so konzipiert, dass es erst •...
-
Seite 40: Vorschriften Zur Entsorgung
Fehlerdiagnose und -behebung ■ Rufen Sie sofort den Kundendienst an WARNUNG ■ Wenn eine Anormalität (wie etwa Brandgeruch) auftritt, stoppen Sie den Betrieb und schalten Sie den Leistungsschalter aus. • Fortgesetzter Betrieb unter solchen Umständen kann zu Störungen, Stromschlägen oder Brand führen. •... -
Seite 41: Fehlerdiagnose Per Fernbedienung
■ Fehlerdiagnose per Fernbedienung • Die Fernbedienung kann abhängig vom Fehler einen entsprechenden Fehlercode vom Innengerät empfangen. Wenn 5 Sekunden lang gedrückt wird, blinkt die Anzeige " " im Bereich der Temperaturanzeige. Drücken Sie wiederholt, bis ein kontinuierlicher Piepton ertönt. •... -
Seite 42: Led An Der Platine Des Aussengeräts
Fehlerdiagnose und -behebung ■ LED AN DER PLATINE DES AUSSENGERÄTS 3MXS, 4MXS, 5MXS Serie GRÜN MIKROCOMPUTER FEHLER- ERKENNUNG NORMAL LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE ● ● ● ● ● NORMAL INNENGERÄT ÜBERPRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER FROST IN EINEM IM ●... -
Seite 44: Schnellverweis
Schnellverweis 3P377621-4B 2014.08...
