INSTALLATION
MANUAL
R410A Split Series
INVERTER Models

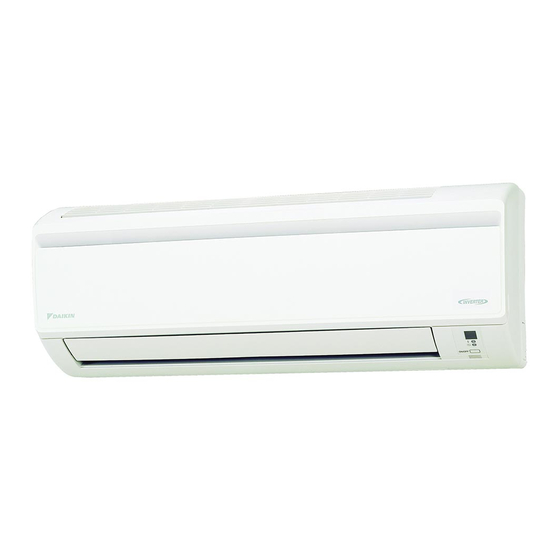

FTXS50FV1B
FTXS60FV1B
FTXS71FV1B
FTX50GV1B
FTX60GV1B
FTX71GV1B
NON-INVERTER Models
FTYN50FV1B
FTYN60FV1B
FTKS50FV1B
FTKS60FV1B
FTKS71FV1B
FTN50FV1B
FTN60FV1B
Installationsanleitung
Split-Baureihe R410A
Manuel d'installation
Montagehandleiding
R410A Split-systeem
Manual de instalación
Manuale d'installazione
Serie Multiambienti R410A
Εγχειρßδιο εγκατÜστασηò
διαιροýìενηò σειρÜò R410A
Manual de Instalação
Рóêоводство по монтажó
Серия R410A с раздельной óстановêой
Installation manual
English
R410A Split series
Deutsch
Français
Série split R410A
Nederlands
Español
Serie Split R410A
Italiano
ΕλληνικÜ
Portugues
Série split R410A
Рóссêий
Montaj kýlavuzlarý
Türkçe
R410A Split serisi
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Daikin FTXS50FV1B
Inhaltszusammenfassung für Daikin FTXS50FV1B
- Seite 1 Deutsch Split-Baureihe R410A Manuel d’installation Français Série split R410A Montagehandleiding Nederlands R410A Split-systeem Manual de instalación INVERTER Models Español Serie Split R410A FTXS50FV1B FTKS50FV1B Manuale d’installazione FTXS60FV1B FTKS60FV1B Italiano Serie Multiambienti R410A FTXS71FV1B FTKS71FV1B Εγχειρßδιο εγκατÜστασηò FTX50GV1B ΕλληνικÜ διαιροýìενηò σειρÜò R410A FTX60GV1B Manual de Instalação...
-
Seite 2: Sicherheitshinweise
Sicherheitshinweise • Bitte lesen Sie diese Sicherheitshinweise sorgfältig durch, um korrekte Installierung sicherzustellen. • Dieses Handbuch unterscheidet die Sicherheitshinweise in WARNUNG und ACHTUNG. Bitte befolgen Sie alle folgenden Sicherheitshinweise: sie sind alle für Sicherstellung der Sicherheit erforderlich. WARNUNG..Bei Nichteinhaltung von WARNUNG besteht die Wahrscheinlichkeit ernsthafter Konse- quenzen wie Tod oder schwere Körperverletzung.. -
Seite 3: Wahl Des Installierungsortes
Zubehör – Innenaggregat Befestigungsblech Fernbedienungshalterung Bedienungshandbuch Fotokatalytischer Titan-Apatit- Batterien der Größe AAA Installierungshandbuch Luftreinigungsfilter Halteschrauben für die Drahtlose Fernbedienung Inneneinheit (M4 × 12L) Wahl des Installierungsortes • Holen Sie vor der Wahl des Installierungsortes die Zustimmung des Benutzers ein. Inneneinheit. •... - Seite 4 Abnehmen und Einbauen des Frontgitters. Kennzeichnung Oberer Haken (3 Stellen) • Vorgehensweise zum Entfernen 1) Entfernen Sie zum Ausbauen des Luftfilters die Frontplatte. 2) Entfernen Sie das Frontgitter. (3 Schrauben) 3) Vor der Kennzeichnung am Frontgitter befinden sich 3 obenliegende Nach unten drücken.
-
Seite 5: Intelligenter Überwachungsse (Nur Ftxs, Ftx, Ftks)
Installierungszeichnungen für Inneneinheit Anbringen des Innenaggregats Haken Sie die Klemmen des Bodenrahmens A Befestigungs- auf der montageplatte ein. blech Wenn sich die Klemmen nur schwer einhaken lassen, nehmen Sie den Clip Frontgrill ab. Entfernen des Innenaggregats Bodenrahmen Drücken Sie den markierten Bereich (am unteren Teil des Frontgrills) nach Vorderes Gitter oben, um die Klemmen zu lösen. -
Seite 6: Installation Des Innengeräts
Installation des Innengeräts Installieren des Befestigungsblechs. • Das Befestigungsblech sollte an einer Wand angebracht werden, die das Gewicht der Inneneinheit tragen kann. 1) Sichern Sie das Befestigungsblech zeitweilig an der Wand, stellen Sie sicher, daß es völlig waagerecht ist, und marki- eren Sie die Bohrlochpositionen an der Wand. -
Seite 7: Installieren Der Inneneinheit
Installation des Innengeräts Bohren eines loches durch die wand und anbringen des wanddurch- bruchrohrs. • Verwenden Sie für Wände mit Metallrahmen oder Metallplatten ein Wanddurchbruchrohr und eine Blende, um mögliche Hitze, elektrischen Schlag und Feuer zu verhüten. • Achten Sie darauf, die Hohlräume um die Rohre herum mit einem Dichtungs- mittel abzudichten, um Lecken von Wasser zu verhüten. - Seite 8 3-2. Verrohrung links, links hinten oder links Entfernen Sie die unten Verrohrungsabdeckung hier für Verrohrung an 1) Bringen Sie den Ablaßschlauch mit Vinylklebeband an der der linken Seite. Unterseite der Kühlmittelrohre an. Verrohrung links Entfernen Sie die Verrohrungsabdeckung hier Verrohrung für Verrohrung links unten.
- Seite 9 Installation des Innengeräts Verdrahtung. ei einer Multi-Inneneinheit , installieren Sie wie im mit der Multi-Außeneinheit mitgelieferten Install- ierungshandbuch beschrieben. 1) Isolieren Sie die Drahtenden ab (15mm). 2) Ordnen Sie die Drahtfarben den Klemmennummern an den Klemmenblöcken der Innen- und der Außeneinheit zu und schrauben Sie die Drähte fest an den entsprechenden Klemmen an.
-
Seite 10: Verlegen Der Kühlmittelleitungen
Ablaßverrohrung. Der Ablaßschlauch sollte nach unten geneigt sein. 1) Schließen Sie den Kondensatschlauch wie rechts beschrieben an. Ein Knie ist nicht erlaubt. Das Schlauchende nicht in Wasser eintauchen. 2) Entfernen Sie die Luftfilter und gießen Sie etwas Wasser in die Ablaßschale um zu überprüfen, daß... - Seite 11 Verlegen der Kühlmittelleitungen Kühlmittelverrohrung. ACHTUNG 1) Verwenden Sie die Bördelmutter, die sich am Gerät befindet. (Damit die Bördelmutter nicht aufgrund von Altersverschleiß reißen kann.) 2) Tragen Sie, um ein Austreten von Gas zu verhindern, auf die Innenseite der Bördelung Kältemaschinenöl auf. (Verwenden Sie Kältemaschinenöl für R410A-Systeme.) 3) Verwenden Sie zum Festziehen der Bördelmuttern geeignete Drehmomentschlüssel, um eine Beschädigung der Bördelmuttern und ein Entweichen von Gas zu verhindern.
-
Seite 12: Probebetrieb Und Prüfung
Probebetrieb und Prüfung Probebetrieb und Prüfung. 1-1 Messen Sie die Versorgungsspannung und stellen Sie sicher, daß sie im festgelegten Bereich liegt. 1-2 Probebetrieb sollte entweder in Kühl- oder in Heizbetrieb durchgeführt werden. ■ Für eine Wärmepumpe • Wählen Sie im Kühlbetrieb die niedrigste programmierbare Temperatur, und wählen Sie in Heizbetrieb die höchste pro- grammierbare Temperatur. - Seite 13 Two-dimensional bar code is a code for manufacturing. 3P190114-1D M06B094D (1010) HT...
