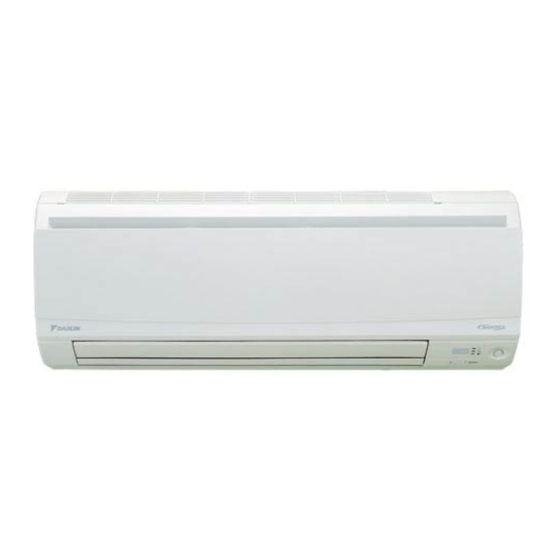

Daikin FTXS20G2V1B FTXS25G2V1B Handbuch
Vorschau ausblenden
Andere Handbücher für FTXS20G2V1B FTXS25G2V1B:
- Installationsanleitung (15 Seiten)
Verwandte Anleitungen für Daikin FTXS20G2V1B FTXS25G2V1B
Inhaltszusammenfassung für Daikin FTXS20G2V1B FTXS25G2V1B
- Seite 1 DAIKIN ROOM AIR CONDITIONER Operation Manual MODELS FTXS20G2V1B FTXS25G2V1B FTXS35G2V1B FTXS42G2V1B FTXS50G2V1B English Deutsch Français Nederlands Español Italiano ΕλληνικÜ Portugues Рóссêий Türkçe...
-
Seite 2: Inhaltsverzeichnis
INHALT VOR DEM BETRIEB ZU LESEN Sicherheitshinweise ........2 Bezeichnung der Teile ........4 Vorbereitung vor dem Betrieb ......7 BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR Betrieb ........10 Regeln der Luftstromrichtung....... 12 Betriebsart ANGENEHMER LUFTSTROM und INTELLIGENTES AUGE ....... -
Seite 3: Sicherheitshinweise
Stromschläge, Brände oder andere Gefahren. Wenden Sie sich für Hinweise und Informationen zur Reparatur oder Neuinstallation an Ihren Daikin-Fachhändler. • Das im Klimagerät verwendete Kühlmittel ist sicher. Obwohl keine Lecks vorkommen sollten, stellen Sie sicher dass, falls Kühlmittel im Raum austreten sollte, dieses nicht in Kontakt mit einer offenen Flamme gerät, wie beispielsweise der einer Gasheizung, eines Kerosin-Ofens oder Gasherds. - Seite 4 ACHTUNG • Verwenden Sie das Gerät nicht für die Kühlung von Präzisionsinstrumenten, Lebensmitteln, Pflanzen, Tieren oder Kunstwerken, um eine Qualitätsminderung zu vermeiden. • Setzen Sie kleine Kinder, Pflanzen oder Tiere niemals direkt dem Luftstrom aus. • Stellen Sie Geräte mit offener Flamme nicht so auf, dass Sie dem Luftstrom des Klimageräts ausgesetzt sind und platzieren Sie solche Geräte nicht unter dem Innengerät der Anlage.
-
Seite 5: Bezeichnung Der Teile
Bezeichnung der Teile ■ Innengerät... -
Seite 6: Außengerät
■ Außengerät Klasse 20/25/35/42 Klasse 50 ■ Innengerät 1. Luftfilter 12. Schalter EIN/AUS des Innengeräts: (Seite 10.) • Drücken Sie diesen Schalter einmal, um 2. Fotokatalytischer das Gerät in Betrieb zu setzen. Drücken Titan-Apatit-Luftreinigungsfilter: Sie ihn erneut, um das Gerät abzuschalten. •... -
Seite 7: Fernbedienung
■ Fernbedienung <Öffnen der Frontabdeckung> <ARC452A3> 1. Signalsender: 10. Taste SCHWENKEN: • Es übermittelt Signale an das Innengerät. • Horizontale Lamellen (Schwenkklappen) (Seite 12.) 2. Anzeige: • Mit ihr werden die aktuellen Einstellungen 11. Taste SCHWENKEN: angezeigt. • Vertikale Lamellen (Lüftungsgitter) (In dieser Abbildung sind zur Erklärung (Seite 12.) alle möglichen Anzeigen dargestellt.) -
Seite 8: Vorbereitung Vor Dem Betrieb
Vorbereitung vor dem Betrieb ■ Zum Einsetzen der Batterien 1. Schieben Sie die Front, um sie abzunehmen. Achten Sie auf die Position der + und – Pole! 2. Trockenbatterien vom Typ (LR03·AAA) einlegen. 3. Bringen Sie den hinteren Deckel wieder wie vorher an. - Seite 9 Vorbereitung vor dem Betrieb ■ Zum Einstellen der Uhr 1. Drücken Sie die “Taste UHRZEIT”. wird angezeigt. blinken. 2. Drücken Sie die “AUSWAHL- Taste”, um den Wochentag auszuwählen. 3. Drücken Sie die “Taste UHRZEIT”. blinkt. 4. Drücken Sie die “AUSWAHL- Taste”, um die aktuelle Uhrzeit einzustellen.
-
Seite 10: Betätigen Des Ein-Schalters
■ Betätigen des EIN-Schalters • Durch Einschalten des Hauptschalters werden die Klappen kurz geöffnet und geschlossen. (Dies ist ein normaler Vorgang.) ■ Überprüfungen zu den Fernbedienungseinstellungen • Diese Fernbedienung wird gemeinsam vom Wärmepumpenmodell und dem Kühlmodell verwendet. Wählen Sie mit dem DIP-Schalter an der Fernbedienung entweder das Wärmepumpenmodell oder das Kühlmodell. -
Seite 11: Auto · Entfeuchter · Kühl · Heiz · Ventilator Betrieb
BETRIEB AUTO · ENTFEUCHTER · KÜHL · HEIZ · VENTILATOR Betrieb Das Klimagerät funktioniert in der Betriebsart Ihrer Wahl. Vom nächsten Mal an, funktioniert das Klimagerät mit derselben Betriebsart. ■ Zum Betriebsstart 1. Drücken Sie die “WAHLTASTE betriebsart”, um eine Betriebsart auszuwählen. -
Seite 12: Um Die Einstellung Der Luftstromstärke Zu Verändern
■ Um die Einstellung der Luftstromstärke zu verändern 5. Drücken Sie die “Taste VENTILATOREINSTELLUNG”. ENTFEUCHTER-Betrieb AUTO, KÜHL, HEIZ oder VENTILATOR-Betrieb Sie können zwischen fünf Stufen der Luftstromstärke von “ ” bis “ ” und “ ” “ ” wählen. Die Einstellung der Luftstromstärke kann nicht verändert werden. -
Seite 13: Regeln Der Luftstromrichtung
Regeln der Luftstromrichtung Sie können die Luftstromrichtung regulieren, um einen erhöhten Komfort zu erhalten. ■ Zum Einstellen der Horizontalflügel (Schwenkklappen) 1. Drücken Sie die “Taste SCHWENKEN ”. • “ ” leuchtet auf der LCD-Anzeige und die Klappen beginnen zu schwenken. 2. -
Seite 14: Zum Starten Des 3-D-Luftstroms
■ Zum Starten des 3-D-Luftstroms 1. 3. Drücken Sie “SCHWENKEN ” und “SCHWENKEN ” : Die Anzeige “ ” und “ ” leuchtet auf und die Schwenkklappen und Lüftungsgitter beginnen daraufhin zu schwenken. ■ Zum Abschalten des 3-D-Luftstroms 2. 4. Drücken Sie entweder “SCHWENKEN ”... -
Seite 15: Betriebsart Angenehmer Luftstrom Und Intelligentes Auge
Betriebsart ANGENEHMER LUFTSTROM und INTELLIGENTES AUGE Das INTELLIGENTE AUGE besitzt Infrarotsensoren, um die Anwesenheit von Personen im klimatisierten Raum zu erkennen. Wenn diese Sensoren Personen erkennen, leiten die Lamellen den Luftstrom zu einem Bereich, in dem sich keine Personen aufhalten. Befinden sich keine Personen in den Erfassungsbereichen, schaltet die Klimaanlage auf den Energiesparmodus um. - Seite 16 Hinweise zu Betriebsart “ANGENEHMER LUFTSTROM” • Die Luftrichtung ändert sich und es wird verhindert, dass der Luftstrom direkt auf Personen im Raum gerichtet ist. • Die Funktion LEISTUNGSBETRIEB und ANGENEHMER LUFTSTROM können nicht gleichzeitig verwendet werden. • Die Luftmenge wird auf AUTO gesetzt. Bei Wahl der Aufwärts- und Abwärts- Luftstromrichtung wird die Funktion ANGENEHMER LUFTSTROM aufgehoben.
-
Seite 17: Der "Intelligenten Auges" Hilft Ihnen Beim Energiesparen
Betriebsart ANGENEHMER LUFTSTROM und INTELLIGENTES AUGE Hinweise zu Betriebsart “INTELLIGENTES AUGE” • Während sich die Klimaanlage in der Betriebsart INTELLIGENTES AUGE befindet, leiten die Lamellen den Luftstrom um, falls sich Personen in den Erfassungsbereichen des INTELLIGENTEN AUGES befinden, so dass der linke oder rechte Luftstrom nicht zu den Personen geleitet wird. Werden nach 20 Minuten keine Personen in Bereich 1 oder 2 erkannt, schaltet die Klimaanlage auf den Energiesparmodus mit einer um 2°C angehobenen Solltemperatur um. -
Seite 18: Leistungsbetrieb
LEISTUNGSBETRIEB Der LEISTUNGSBETRIEB sorgt in jeder Betriebsart schnell für den maximalen Kühl- (bzw. Heizeffekt). Auf diese Weise können Sie die maximale Kapazität erreichen. ■ Zum Starten des LEISTUNGSBETRIEBS 1. Drücken Sie die “Taste LEISTUNGSBETRIEB”. • Der LEISTUNGSBETRIEBS endet nach 20 Minuten. Dann arbeitet das System automatisch wieder mit den vorherigen Einstellungen, die vor dem LEISTUNGSBETRIEBS verwendet... -
Seite 19: Flüsterbetrieb Aussengerät
FLÜSTERBETRIEB AUSSENGERÄT Die Funktion FLÜSTERBETRIEB AUSSENGERÄT senkt den Geräuschpegel des Außengeräts durch Ändern der Frequenz und Ventilatordrehzahl am Außengerät. Diese Funktion empfiehlt sich während der Nachtstunden. ■ Zum Einschalten der Funktion FLÜSTERBETRIEB AUSSENGERÄT 1. Drücken Sie die “Taste LEISE”. • Auf der LCD-Anzeige wird “ ”... -
Seite 20: Econo-Modus
ECONO-Modus Der ECONO-Modus ist eine Funktion, die effizienten Betrieb durch Begrenzung des maximalen Stromverbrauchswertes ermöglicht. Diese Funktion ist nützlich für Fälle, in denen es darauf ankommt, dass keine Sicherung ausgelöst wird, wenn das Produkt zusammen mit anderen Geräten in Betrieb ist. ■... -
Seite 21: Bedienung Des Timers
Bedienung des TIMERS Die Timer-Funktionen sind nützlich, um die Klimaanlage nachts oder am Morgen automatisch ein- oder auszuschalten. Sie können den Gebrauch des TIMER-AUS oder TIMER-EIN außerdem miteinander kombinieren. ■ Zum Gebrauch der Funktion TIMER AUS • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegenwärtige Zeit ein. -
Seite 22: Für Die Kombination Von Timer Ein Und Timer Aus
■ Zum Gebrauch der Funktion TIMER EIN • Überprüfen Sie, daß die Uhr richtig gestellt ist. Falls nicht, stellen Sie die Uhr auf die gegenwärtige Zeit ein. (Seite 8.) 1. Drücken Sie die “ Taste TIMER EIN”. wird angezeigt. blinkt. 2. -
Seite 23: Wochenschaltuhr-Betrieb
WOCHENSCHALTUHR-Betrieb Bis zu 4 Timer-Einstellungen können für jeden Wochentag gespeichert werden. Es ist praktisch, wenn der WOCHENSCHALTUHR auf die Lebensgewohnheiten der Familie eingestellt wird. ■ Gebrauch des WOCHENSCHALTUHR in den folgenden Fällen Das folgende Beispiel zeigt mögliche WOCHENSCHALTUHR-Einstellungen. Beispiel: Die gleichen Timer-Einstellungen werden für die Wochentage von Montag bis Freitag verwendet, während für das Wochenende andere Einstellungen verwendet werden. - Seite 24 ■ Einsatz des WOCHENSCHALTUHR-Betriebs • Prüfen Sie, ob Wochentag und Zeit korrekt eingestellt sind. Ist dies nicht der Fall, stellen Sie Wochentag und Zeit korrekt ein. (Seite 8.) Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25˚C 27˚C 6:00 8:30 17:30 22:00...
- Seite 25 WOCHENSCHALTUHR-Betrieb 8. Drücken Sie die “AUSWAHL- Taste”, um die gewünschte Temperatur auszuwählen. • Die Temperatur kann zwischen 10 und 32°C eingestellt werden. Kühlbetrieb: Das Gerät arbeitet bei 18°C, selbst wenn es auf 10 bis 17°C eingestellt wird. Heizbetrieb: Das Gerät arbeitet bei 30°C, selbst wenn es auf 31 bis 32°C eingestellt wird.
- Seite 26 ■ Verwendung des Kopiermodus • Eine einmal vorgenommene Einstellung kann einfach kopiert und dann für einen anderen Wochentag mit identischen Vorgaben benutzt werden. Programm 1 Programm 2 Programm 3 Programm 4 [Montag] 25˚C 27˚C 6:00 8:30 17:30 22:00 KOPIER Programm 1 Programm 2 Programm 3 Programm 4 [Dienstag] 25˚C...
-
Seite 27: Überprüfen Einer Einstellung
WOCHENSCHALTUHR-Betrieb ■ Überprüfen einer Einstellung • Eine Einstellung kann überprüft werden. 1. Drücken Sie die “ -Taste”. • Der Wochentag und die Reservierungsnummer des aktuellen Tags werden angezeigt. 2. Drücken Sie die “AUSWAHL- Taste”, um den gewünschten Wochentag und die Nummer der Einstellung auszuwählen. -
Seite 28: Hinweis Zum Multisystem
Hinweis zum Multisystem 〈〈 Was ist ein “Multisystem”? 〉〉 In diesem System ist ein Außengerät mit mehreren Innengeräten verbunden. zimmer zimmer ■ Auswahl der Betriebsart Außengerät 1. Bei vorhandener Prioritätsraum-Funktion, die aber zimmer zimmer Wohnzimmer Wohnzimmer nicht aktiviert ist oder aber nicht vorhanden ist. Wenn mehr als 1 Innengerät betrieben wird, erhält das zuerst eingeschaltete Gerät die Priorität. - Seite 29 Hinweis zum Multisystem ■ Raumprioritäts-Einstellung Die Raumprioritäts-Einstellung erfordert eine anfängliche Programmierung während der Installa- tion. Wenden Sie sich bitte für Hilfe an Ihren Fachhändler oder den Kundendienst. Der als Prioritätsraum bestimmte Raum, erhält unter folgenden Umständen den Vorrang; 1. Priorität der Betriebsart. Da die Betriebsart des Prioritätsraums den Vorrang erhält, kann der Betreiber eine andere Betriebsart aus anderen Räumen auswählen.
-
Seite 30: Pflege Und Reinigung
PFLEGE Pflege und Reinigung ACHTUNG Vergewissern Sie sich, daß das Gerät AUSge- schaltet ist, bevor Sie es Säubern. Geräte ■ Innengerät, Außengerät und Fernbedienung 1. Mit einem weichen trockenen Tuch abwischen. ■ Frontplatte 1. Öffnen der Frontplatte. • Halten Sie das Platte an den Laschen auf beiden Seiten fest und heben Sie es an, bis es mit einem Klickgeräusch stoppt. -
Seite 31: Luftfilter
Filter 1. Öffnen der Frontplatte. (Seite 29.) 2. Ziehen Sie die Luftfilter heraus. • Drücken Sie den Griff in der Mitte jedes Filters nach oben, ziehen Sie ihn dann nach unten heraus. 3. Ausbau des fotokatalytischen Titan-Apatit-Luftreinigungsfilters. • Halten Sie den Rahmen an den Vertiefungen Fotokatalytischer fest und haken Sie die 4 Klemmen aus. -
Seite 32: Vor Einer Langen Betriebspause
HINWEIS • Betrieb mit verschmutzten Filtern: (1) die Luft kann nicht deodorisiert werden. (2) die Luft kann nicht gereinigt werden. (3) schwache Leistung beim Heizen oder Kühlen sind die Folge. (4) unangenehme Gerüche können die Folge sein. • Wenden Sie sich für Bestellungen des fotokatalytischen Titan-Apatit-Luftreinigungsfilters an den Fachhändler, bei dem Sie das Klimagerät erworben haben. -
Seite 33: Störungssuche
STÖRUNGSSUCHE Störungssuche Die folgenden Fälle sind keine Störungen. Die folgenden Fälle sind keine Störungen der Klimaanlage, sondern sie haben ihre Ursachen. Sie kön- nen die Klimaanlage weiterhin benutzen. Fall Erklärung Der Betrieb beginnt nicht sofort. • Dies dient zum Schutz der Klimaanlage. •... - Seite 34 Erneut überprüfen. Bitte überprüfen Sie die folgenden Punkte, bevor Sie einen Wartungstechniker rufen. Fall Überprüfung Die Klimaanlage läuft nicht. • Ist ein Schutzschalter ausgeschaltet worden oder eine (Die BETRIEBSLAMPE leuchtet Sicherung durchgebrannt? nicht.) • Ist die Stromversorgung ausgefallen? • Sind Batterien in die Fernbedienung eingelegt? •...
-
Seite 35: Vorschriften Zur Entsorgung
Rufen Sie umgehend Ihren Fachhändler an. WARNUNG ■ Wenn eine Störung (wie z.B. Brandgeruch) eintritt, so halten Sie sofort den Betrieb an und schalten Sie den Schutzschalter aus. Fortgesetzter Betrieb in unnormalem Zustand kann zu Störungen, elektrischem Schlag oder Feuer führen. Wenden Sie sich bitte an den Fachhändler, bei dem Sie die Klimaanlage gekauft haben. - Seite 36 Fachhändler. FEHLERDIAGNOSE MIT HILFE DER FERNBEDIENUNG Bei der Baureihe ARC452A werden auf der Temperaturanzeige am Hauptgerät die zugehörigen Codes angezeigt. 1. Wenn die Taste zum Löschen der Timer-Einstellung 5 Sekunden lang gedrückt gehalten wird, blinkt auf dem Display für die Temperaturanzeige “ ”.
- Seite 37 LED AM PCB AUSSENGERÄT Baureihe 2MXS, 3MXS, 3MKS, 4MXS, 4MKS, 5MXS, 5MKS GRÜN MIKROCOMPUTER ERMITTELN NORMAL DER STÖRUNG LED-A LED1 LED2 LED3 LED4 LED5 DIAGNOSE NORMAL INNENGERÄT PRÜFEN HOCHDRUCKSCHUTZ AUSGELÖST ODER GEFRIERSCHUTZ IN DEM IN BETRIEB ODER IM STANDBY BEFINDLICHEN GERÄT EIN ∗...
- Seite 38 Two-dimensional bar code is a code for manufacturing. 3P207037-1B M07B014A (0711) HT...
