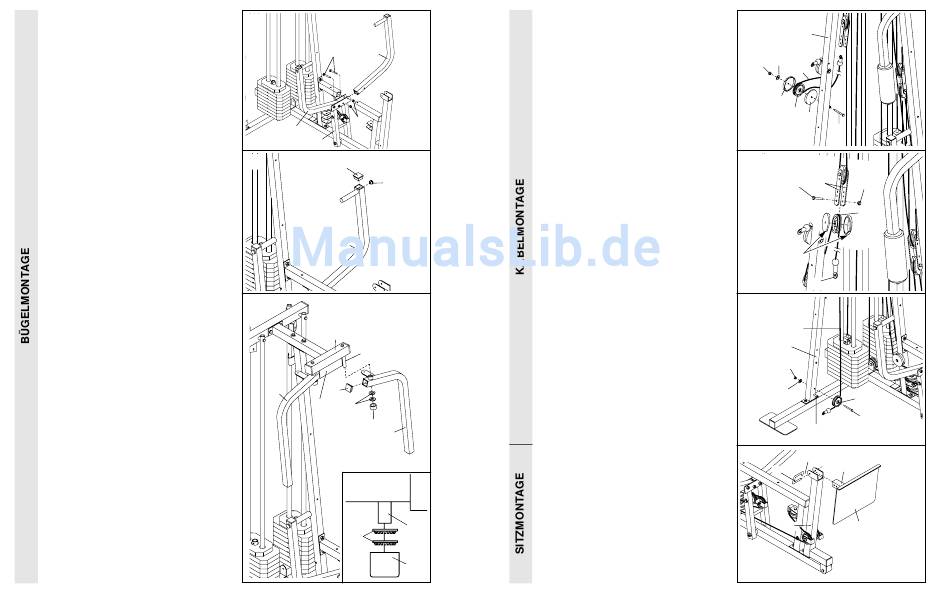

15. Befestigen Sie den Druckarm (7) an einer
Seite des Druckrahmens (12), und zwar mit
zwei 5/16" x 2 1/2" Bolzen (39) und zwei 5/16"
Nylon-Verschlussmuttern (40).
Befestigen Sie dann auf die gleiche Weise
den anderen Druckarm (7).
16. Drücken Sie je eine 1" runde Innenkappe (70)
in ein Ende des Druckarms (7). Drücken Sie
eine 1 3/4" quadratische Innenkappe (48) in
den Druckarm.
Wiederholen Sie diesen Vorgang für den
anderen Druckarm (nicht gezeigt).
17. Schmieren Sie beide Achsen am Butterfly-
Rahmen (3).
Beziehen Sie sich auf die Zeichnung und
identifizieren Sie den rechten Butterfly-Arm
(5) und den linken Butterfly-Arm (6).
Drücken Sie eine 1 3/4" quadratische Innen-
kappe (48) in das obere Ende des linken
Butterfly-Arms (6). Schieben Sie den linken
Butterfly-Arm auf die angezeigte Achse.
Anmerkung: Seien Sie besonders vorsich-
tig, um nicht den linken Butterfly-Arm mit
dem rechten Butterfly-Arm (5) zu verwech-
seln. Vergewissern Sie sich außerdem,
dass sich das obere Ende des linken
Butterfly-Arms hinter der angezeigten
Klammer am Butterfly-Rahmen (3) befindet.
WICHTIGE ANMERKUNG: Bevor Sie die 1"
Spannringe (45), die in diesen Schritt
benützt werden, einsetzen, achten Sie dar-
auf, dass Sie diesen Vorgang genau verste-
hen. Die Spannringe können nur ein Mal
verwendet werden. Wenn sie entfernt wer-
den müssen, müssen Sie neue bestellen.
Klopfen Sie zwei 1" Spannringe (45) und
einen 1" runde Außenkappe (46) auf die rech-
te Achse. Vergewissern Sie sich dabei,
dass die Zähne der Spannringe nach
außen (zum Deckel hin) schauen, wie es in
der Detailzeichnung gezeigt wird.
Montieren Sie dann den rechten Butterfly-Arm
(5) auf die gleiche Weise.
10
15
39
7
40
7
12
16
48
70
7
17
3
Achse schmieren
48
5
Klammer
45
46
6
Axle
45
46
48. Wickeln Sie das niedere Kabel (86) um eine 3
1/2" Rolle (82). Befestigen Sie die
Rollendeckung (94) und einger 3/8" Unterleg-
scheibe (38) an die Bauch-Aufhän-gestange
(1) mit dem 3/8" x 3 3/4" Bolzen (76) und
einer 3/8" Nylon-Kontermutter (43). Achten
Sie darauf, dass sich die Kabelklappe in
der gezeigten Position befindet.
49. Wickeln Sie das niedere Kabel (86) um eine 3
1/2" Rolle (82). Befestigen Sie die Rolle und
ein Satz Rollendeckungen (94) an die niedrig-
sten Löcher in den Rollenplatten (31) mit
einem 3/8" x 2" Bolzen (50) und einer 3/8"
Nylon-Verschlussmutter (42).
50. Wickeln Sie das niedere Kabel (86) um eine 3
1/2" Rolle (82). Befestigen Sie die Rolle an
die Bauch-Aufhängestange (1) mit dem
3/8" x 3 1/2" Bolzen (66), einer 3/8" Unterleg-
scheibe (38) und einer 3/8" Nylon-
Kontermutter (43). Der Ball am Kabel muss
sich an der gezeigten Seite der Rolle befin-
den. Achten Sie darauf, dass sich das
Kabel und die Rolle leicht bewegen, und
dass sich das Kabel zwischen der Rolle
und der Aufhängestange befindet.
51. Befestigen Sie die Einstellungsstange (10) an
den Beindruckarm (9) mit dem Verschlussstift
(73). Achten Sie darauf, dass die Beindruck-
platte (11) so ausgerichtet ist wie gezeigt.
19
48
1
38
43
86
94
82
94
76
49
31
50
42
82
80–Kleine
Laschen sollten
nach unten
weisen
86
50
86
1
43
38
82
Aufhängestange
51
Haken
10
73
9
11
