Levelflex FMP56, FMP57 PROFIBUS PA

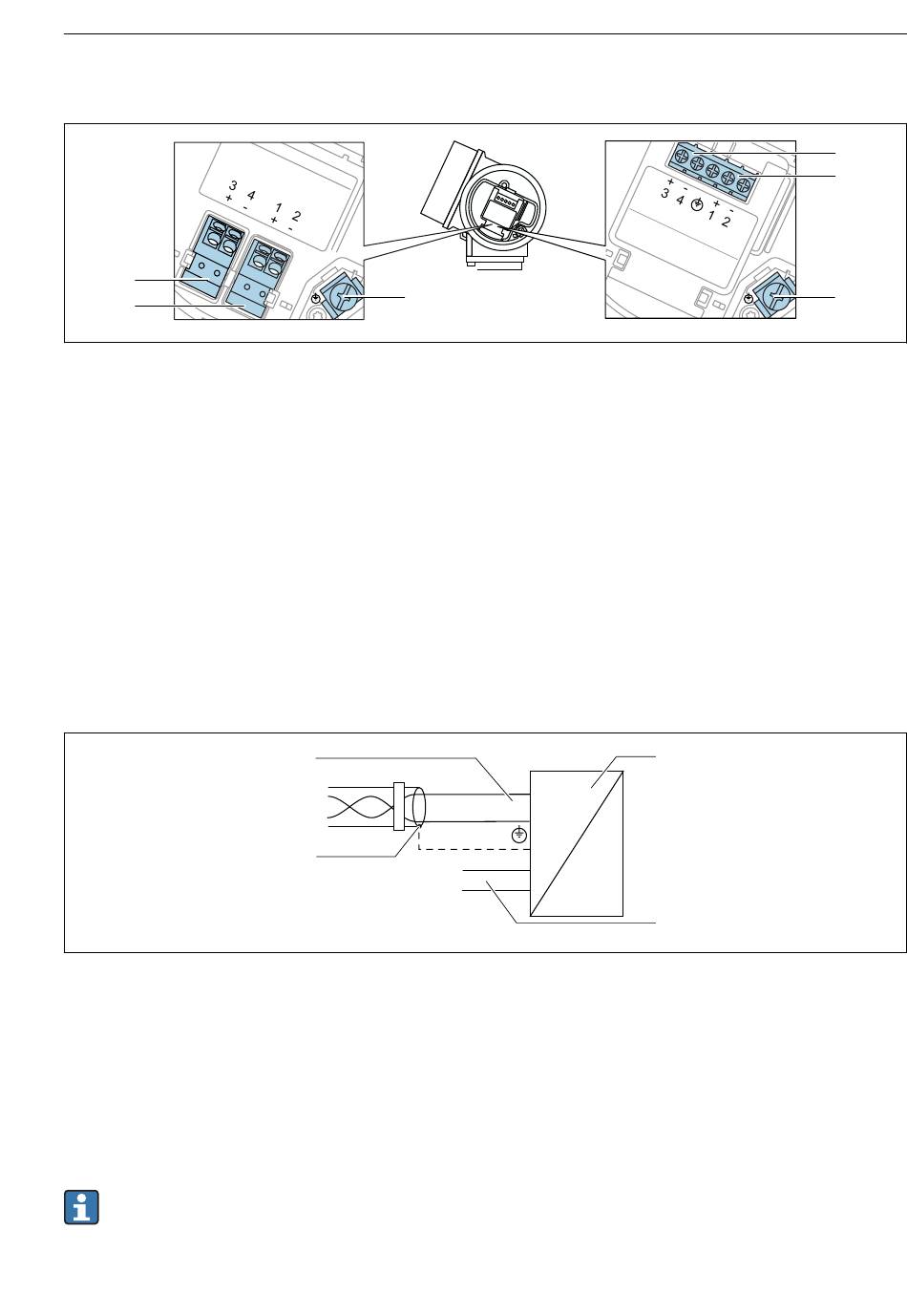

Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A
2
1
 2 Klemmenbelegung PROFIBUS PA / FOUNDATION Fieldbus
A Ohne integrierten Überspannungsschutz
B Mit integriertem Überspannungsschutz
1 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, ohne integrierten Überspan-
nungsschutz
2 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, ohne integrierten Überspannungs-
schutz
3 Anschluss Schaltausgang (Open Collector): Klemmen 3 und 4, mit integrierten Überspannungsschutz
4 Anschluss PROFIBUS PA / FOUNDATION Fieldbus: Klemmen 1 und 2, mit integrierten Überspan-
nungsschutz
5 Anschlussklemme für Kabelschirm
Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
 3 Blockdiagramm PROFIBUS PA / FOUNDATION Fieldbus
1 Kabelschirm; Kabelspezifikation beachten
2 Anschluss PROFIBUS PA / FOUNDATION Fieldbus
3 Messgerät
4 Schaltausgang (Open Collector)
6.1.2 Gerätestecker
Bei den Ausführungen mit Gerätestecker muss das Gehäuse nicht geöffnet werden, um
das Signalkabel anzuschließen.
