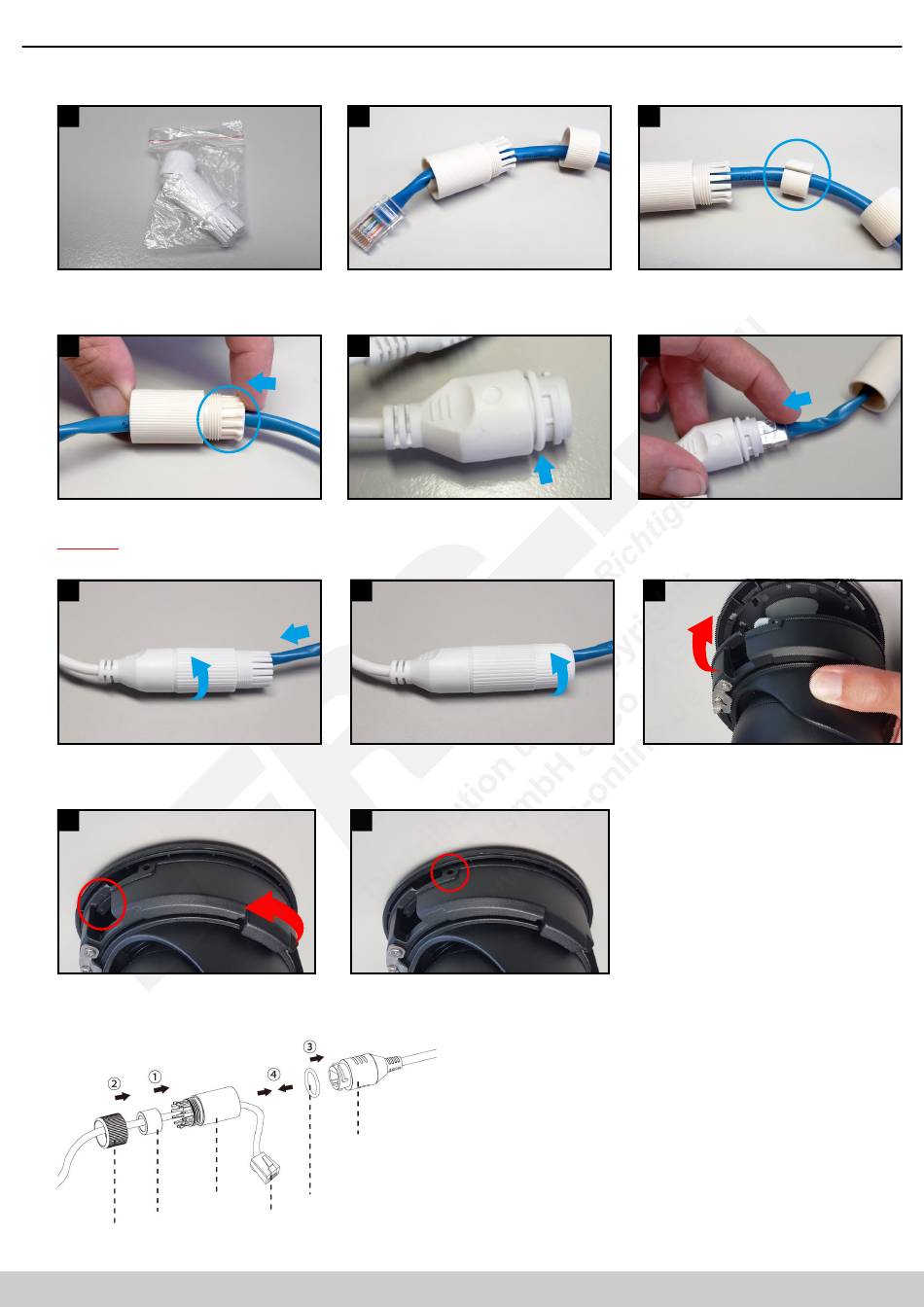

3.2. Verkabelung
1
Nehmen Sie den Beutel mit der Kabeldichtung
aus dem Verpackungsinhalt der Kamera.
4
Pressen Sie die Dichtung vorsichtig und
gleichmäßig in den Schraubbolzen.
ACHTUNG:
Achten Sie darauf, dass Sie keine
der Klammern beschädigen oder abbrechen.
7
Schieben Sie den Schraubbolzen zum
Kamerakabel und schrauben Sie diesen fest.
10
Drehen Sie die Kamera in Pfeilrichtung, bis sie
wieder in die Bodenplatte einrastet.
Als Zusammenfassung:
Schraubbolzen
Dichtung
Verschraubung
Druckfehler, Irrtümer und technische Änderungen vorbehalten.
2
Siehen
Sie
Schraubbolzen nacheinander über das Kabel,
mit dem Sie die Kamera verbinden möchten.
5
Ziehen Sie den Dichtungsring auf die Buchse
am Anschlusskabel der Kamera.
8
Schrauben Sie die Verschraubung feste an.
11
Ziehen
Sie
Überprüfen Sie anschließend den festen Halt
der Kamera.
Netzwerkanschluss-
Verbinder
O-Ring
Netzwerkkabel
die
Verschraubung
und
den
die
Schraube
wieder
fest.
1. Verschraubung, Dichtung
und Schraubbolzen über
das Kabel ziehen.
2. Dichtung in den
Schraubbolzen pressen.
Verschraubung
festschrauben.
3. O-Ring auf
Netzwerkanschluss-
Verbinder setzen.
4. Beide Netzwerkkabel
verbinden.
www.milesight.de
3. Montage und Verkabelung
3
In der Dichtung ist ein seitlicher Schlitz. Führen
Sie die Dichtung mit diesem Schlitz um das
Kabel herum.
6
Verbinden Sie den Netzwerkstecker mit dem
Netzwerkanschluss-Verbinder am Kamerakabel.
9
Dichten Sie die übrigen Kabelverbindungen
gegen Feuchtigkeit und verstauen Sie diese
zwischen Bodenplatte und Kamera.
3.2. Verkabelung
5
