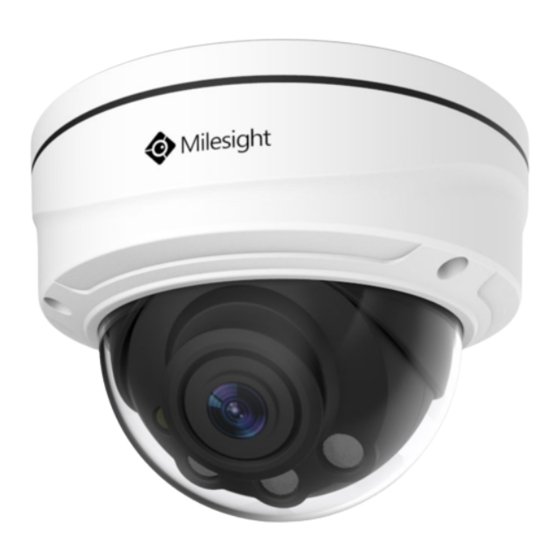

Milesight ISIS-MS-C 72-Serie Montageanleitung
Vorschau ausblenden
Andere Handbücher für ISIS-MS-C 72-Serie:
- Montageanleitung (12 Seiten) ,
- Montage-kurzanleitung (2 Seiten) ,
- Kurzanleitung (2 Seiten)
Verwandte Anleitungen für Milesight ISIS-MS-C 72-Serie
Inhaltszusammenfassung für Milesight ISIS-MS-C 72-Serie
- Seite 1 ISIS-MS-Cxx72 Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: April 2020 Distribution und Copyright: FRS GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Herzlichen Glückwunsch! Wir gratulieren Ihnen zum Kauf eines Qualitätsprodukts der Marke Milesight. Inhalt 1. Wichtige Hinweise 1.1. Sicherheitshinweise 2. Produktinformationen 2.1. Zugangsdaten 2.1.1. IP-Adresse und Benutzername 2.1.2. Passwort und Aktivierung 2.2. Verpackungsinhalt 2.3. Anschlüsse 2.4. Abmessungen 2.5. Technische Daten 3. Montage und Verkabelung 3.1. -
Seite 3: Wichtige Hinweise
Sie dieses Produkt nie in irgendeiner Weise. Der Hersteller haftet nicht für Schäden, die durch unbefugte Änderungen oder Reparaturversuche verursacht werden. 13. Installieren Sie das Gerät nicht in der Nähe von Wärmequellen wie beispielsweise von Radiatoren, Heizkörpern oder anderen Geräten (einschließlich Verstärkern), die Wärme erzeugen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 4: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.milesight.com herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.milesight.de herunterladen können. -
Seite 5: Anschlüsse
• Die Error-LED leuchtet, wenn die Kamera startet oder einen Fehler hat. • Reset: Betätigen Sie die Reset-Taste fünf Sekunden lang, wenn Sie die Kamera auf ihre Werkseinstellungen zurücksetzen möchten. 2.4. Abmessungen Einheit: mm Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 6: Technische Daten
Unterstützt NFS, SMB/CIFS FTP Upload / SMTP Upload SIP / VoIP Unterstützt Voice & Video-over-IP Ereignis-Funktionen FTP Upload / SMTP Upload / Aufzeichnung auf SD-Karte / Alarmausgang / SIP Phone Weiter auf der nächsten Seite. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 7 Sonstiges Umgebungs-Temperatur -40 °C ~ +60 °C Umgebungs-Luftfeuchtigkeit 0 - 90% (nicht kondensierend) Wetterschutz / Staubschutz IP67 Vandalismusschutz / Schlagschutz IK10 Zertifizierungen CE, FCC, RoHS konform Abmessungen 108.4x143 mm (HxØ) Gewicht 1.1 kg Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
-
Seite 8: Montage Und Verkabelung
Deckenmontage ein Loch für die Verkabelung. Montieren Sie die Platte mit dem mitgelieferten Lösen Sie die Schrauben, um die Haube der Kamera Montagezubehör. Sie können hierzu auch die abzunehmen. mitgelieferte Schablone (Aufkleber) verwenden. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 9 Sie können für die Verkabelung entweder das mitgelieferte Anschlusskabel verwenden oder ein bereits verlegtes Kabel direkt in die Kamera einführen. Für Anschluss des mitgelieferten Anschlusskabels: auf Seite 10 forfahren. oder Um ein vorhandenes Kabel in die Kamera einzuführen: auf Seite 13 forfahren. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
-
Seite 10: Mitgeliefertes Anschluskabel
Ziehen Sie die schwarze Verschraubung auf die Prüfen Sie, ob die Dichtungen korrekt aufliegen, Dichtung und pressen Sie die weiße Dichtung sodass keine Feuchtigkeit in die Kamera gelangen wieder in die schwarze Verschraubung hinein. kann. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 11 Verschraubung und Schraubbolzen nacheinander In der Dichtung ist ein seitlicher Schlitz. Führen über das Kabel ziehen, mit dem Sie die Kamera Sie die Dichtung mit diesem Schlitz um das Kabel verbinden möchten. herum. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 12 Schraubbolzen pressen. Verschraubung festschrauben. Netzwerkanschluss- 3. O-Ring auf Verbinder Netzwerkanschluss- Verbinder setzen. 4. Beide Netzwerkkabel Schraubbolzen O-Ring verbinden. Netzwerkkabel Dichtung Verschraubung Fahren Sie nun mit dem Kapitel [3.4. Montage abschließen] auf Seite 15 fort. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 13: Bereits Verlegtes Anschlusskabel
Verschraubung. herum zu verwenden. Ziehen Sie die schwarze Verschraubung auf die Ziehen Sie die schwarze Verschraubung fest an. Dichtung und pressen Sie die weiße Dichtung wieder in die schwarze Verschraubung hinein. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... - Seite 14 Setzen Sie das Kabel in die Kabelführung. Stecken Sie das Netzwerkkabel und gegebenenfalls die Adern des 12V DC Stromkabels in die dafür vorgesehenen Anschlüsse hinein. Schwenken Sie das Kameramodul wieder zurück. Ziehen Sie die Befestigungs-Schraube wieder an. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten.
-
Seite 15: Montage Abschließen
Ziehen Sie die Schraube wieder fest. Blickrichtung aus. Haube wieder aufsetzen. Die Kerbe an der Haube Drei Schrauben zur Befestigung der Haube wieder muss bündig mit der seitlichen Kabelzufuhr sein. feste anziehen und Schutzfolie entfernen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de... -
Seite 16: Sd-Karte Und Reset
Haube wieder aufsetzen. Die Kerbe an der Haube Sekunden lang, wenn Sie die Kamera auf ihre muss bündig mit der seitlichen Kabelzufuhr sein. Werkseinstellungen zurücksetzen möchten. Drei Schrauben zur Befestigung der Haube wieder feste anziehen und Schutzfolie entfernen. www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 17: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.milesight.de herunterladen. Software, Tools und Updates können Sie auf www.milesight.com herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. -
Seite 18: Notizen
5. Sonstige Informationen (Fortsetzung) 5.4. Notizen www.milesight.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. - Seite 19 5. Sonstige Informationen (Fortsetzung) Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.milesight.de...
- Seite 20 Distribution und Copyright: FRS GmbH & Co. KG www.frs-online.de...
