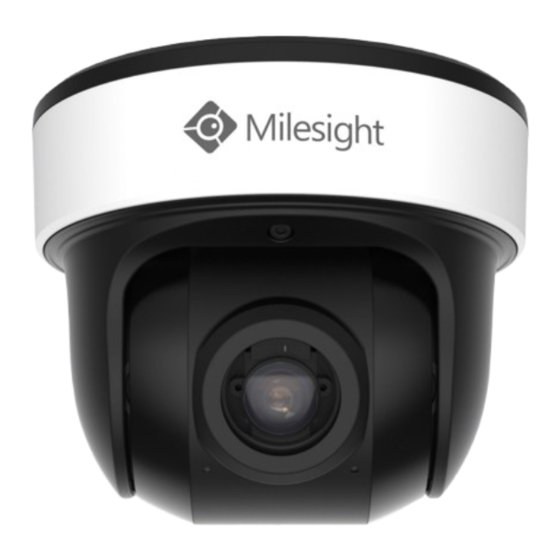

Milesight ISIS-MS-C 76 Serie Montageanleitung
Vorschau ausblenden
Andere Handbücher für ISIS-MS-C 76 Serie:
- Kurzanleitung (2 Seiten) ,
- Montageanleitung (8 Seiten)
Verwandte Anleitungen für Milesight ISIS-MS-C 76 Serie
Inhaltszusammenfassung für Milesight ISIS-MS-C 76 Serie
- Seite 1 ISIS-MS-Cxx76 Montageanleitung Vor Inbetriebnahme bitte dieses Handbuch lesen. Druckfehler, Irrtümer und technische Änderungen vorbehalten. Stand: Oktober 2020 Distribution und Copyright: FRS GmbH & Co. KG...
-
Seite 2: Inhaltsverzeichnis
Es empfiehlt sich vor der Inbetriebnahme, Rekorder und Kamera auf den neuesten Firmwarestand zu bringen. Sie finden die Firmware auf: www.milesight.com -> Support -> Download Center Seien Sie nicht irritiert, wenn Sie statt der 25 eine 0 in der Firmware sehen. Wichtig sind die Ziffern am Anfang für das Modell und am Ende für den Firmwarestand. -
Seite 3: Wichtige Hinweise
1. Wichtige Hinweise 1.1. Sicherheitshinweise Das Blitzsymbol im gleichseitigen Dreieck warnt den Benutzer davor, dass im Inneren des Produkts nicht isolierte Spannungen anliegen. Dies kann zu einem elektrischen Schlag führen und stellt eine Verletzungsgefahr dar. Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten der Sicherheitshinweise verursacht werden, wird keine Haftung übernommen. -
Seite 4: Produktinformationen
Falls Sie die Standard IP-Adresse geändert haben oder diese von einem DHCP-Server automatisch neu vergeben wurde, können Sie die IP-Adresse mit der Software [Smart Tools] suchen, welches auf www.milesight.com herunter geladen werden kann. Wie Sie die IP-Adresse manuell ändern, finden Sie in der Betriebsanleitung, die Sie auf www.milesight.de herunterladen können. -
Seite 5: Anschlüsse
2. Produktinformationen (Fortsetzung) 2.3. Anschlüsse DC In RJ45 Reset Kartenslot MicroSD/SDHC/SDXC Hinweise: • Die Error-LED leuchtet, wenn die Kamera startet oder einen Fehler hat. • Reset: Betätigen Sie die Reset-Taste fünf Sekunden lang, wenn Sie die Kamera auf ihre Werkseinstellungen zurücksetzen möchten. Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 6: Abmessungen
2. Produktinformationen (Fortsetzung) 2.4. Abmessungen Einheit: mm 127.2 Ø118 Ø127.2 Ø62 www.video1one.de Druckfehler, Irrtümer und technische Änderungen vorbehalten. -
Seite 7: Technische Daten
2. Produktinformationen (Fortsetzung) 2.5. Technische Daten Allgemeine Daten ISIS-MS-C5376-PB ISIS-MS-C8176-PB Bildsensor 1/2.8" Progressive Scan CMOS Auflösung 5 Megapixel (2592x1944) 8 Megapixel 4K Ultra HD (3840x2160) Lichtempfindlichkeit Farbe 0.005 Lux (F1.2), 0.008 Lux (F2.0) 0.01 Lux (F1.2), 0.012 Lux (F2.0) Lichtempfindlichkeit SW 0 Lux (IR an) Day/Night automatische Tag-/Nachtumschaltung mit schwenkbarem IR Cut Filter... - Seite 8 2. Produktinformationen (Fortsetzung) Spannungsversorgung Eingangsspannung Stromverbrauch 5 W max. (IR aus) / 8.5 W max. (IR an) 5.5 W max. (IR aus) / 9 W max. (IR an) PoE Standard IEEE 802.3af Klasse 3 Power over Ethernet Sonstiges Umgebungs-Temperatur -40 °C ~ +60 °C Umgebungs-Luftfeuchtigkeit 0 - 90% (nicht kondensierend) Wetterschutz / Staubschutz...
-
Seite 9: Montage Und Verkabelung
3. Montage und Verkabelung Hinweis: Die zur Inbetriebnahme erforderlichen Komponenten wie Kabel, Stecker oder Netzteil sind nicht im Lieferumfang enthalten. 3.1. Vorbereitung Lockern beiden Feststellschrauben Auf der Rückseite der Kamera befindet sich eine an beiden Seiten der Kamera mit ein bis zwei Montageplatte. -
Seite 10: Verkabelung
3. Montage und Verkabelung (Fortsetzung) 3.2. Verkabelung Nehmen Sie den Beutel mit der Kabeldichtung aus Verschraubung und Schraubbolzen nacheinander dem Verpackungsinhalt der Kamera. über das Kabel ziehen, mit dem Sie die Kamera verbinden möchten. In der Dichtung ist ein seitlicher Schlitz. Führen Pressen Dichtung vorsichtig... - Seite 11 3. Montage und Verkabelung (Fortsetzung) Schieben Schraubbolzen Schrauben Sie die Verschraubung feste an. Kamerakabel und schrauben Sie diesen fest. Als Zusammenfassung: Netzwerkanschluss- Verbinder Schraubbolzen O-Ring Netzwerkkabel Dichtungsring Verschraubung Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 12: End-Montage
3. Montage und Verkabelung (Fortsetzung) 3.3. End-Montage Verlegen Sie das Kabel in Pfeilrichtung. Verlegen Sie die wettefeste Kabelverbindung unter die beiden schwarzen Klemmen. Wickeln Sie das restliche Kabel unterhalb der Drehen Sie die Kamera in Pfeilrichtung, bis sie ein Montagefläche und setzen Sie die Kamera an die wenig einrastet. - Seite 13 3. Montage und Verkabelung (Fortsetzung) Stellen Sie den gewünschten Schwenk- und Ziehen Sie zum Fixieren die Schraube wieder Neigungswinkel der Kamera ein. feste an. Druckfehler, Irrtümer und technische Änderungen vorbehalten. www.video1one.de...
-
Seite 14: Sd-Karte Und Reset
4. SD-Karte und Reset Lockern Sie die vordere Schraube mit ein bis Neigen Sie die Kamera ein wenig, bis die zwei Umdrehungen. Lösen Sie sie nicht komplett Abdeckung erreichbar ist. heraus. Lösen Sie die beiden Schrauben und nehmen Sie Darunter befinden sich der Kartenslot und die die Kappe ab. -
Seite 15: Sonstige Informationen
5. Sonstige Informationen 5.1. Bedienung und Menü Eine ausführliche Anleitung zur Bedienung der Kamera können Sie auf www.milesight.de herunterladen. Software, Tools und Updates können Sie auf www.milesight.com herunterladen. 5.2. Entsorgung Geräte die so gekennzeichnet sind, dürfen nicht über den Hausmüll entsorgt werden. - Seite 16 Distribution und Copyright: FRS GmbH & Co. KG www.frs-online.de...
