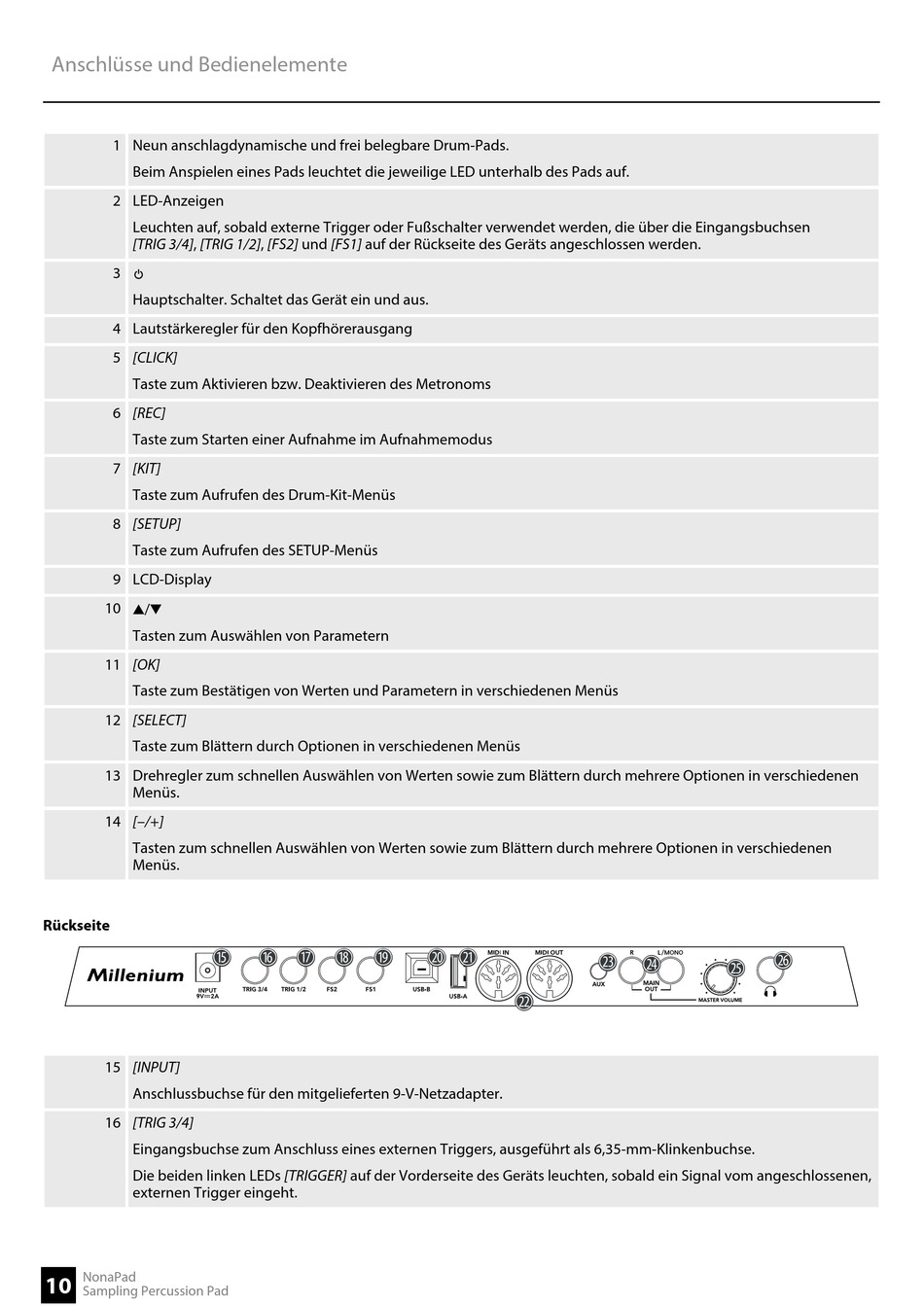

Anschlüsse und Bedienelemente
1 Neun anschlagdynamische und frei belegbare Drum-Pads.
Beim Anspielen eines Pads leuchtet die jeweilige LED unterhalb des Pads auf.
2 LED-Anzeigen
Leuchten auf, sobald externe Trigger oder Fußschalter verwendet werden, die über die Eingangsbuchsen
[TRIG 3/4], [TRIG 1/2], [FS2] und [FS1] auf der Rückseite des Geräts angeschlossen werden.
3
Hauptschalter. Schaltet das Gerät ein und aus.
4 Lautstärkeregler für den Kopfhörerausgang
5 [CLICK]
Taste zum Aktivieren bzw. Deaktivieren des Metronoms
6 [REC]
Taste zum Starten einer Aufnahme im Aufnahmemodus
7 [KIT]
Taste zum Aufrufen des Drum-Kit-Menüs
8 [SETUP]
Taste zum Aufrufen des SETUP-Menüs
9 LCD-Display
10 /
Tasten zum Auswählen von Parametern
11 [OK]
Taste zum Bestätigen von Werten und Parametern in verschiedenen Menüs
12 [SELECT]
Taste zum Blättern durch Optionen in verschiedenen Menüs
13 Drehregler zum schnellen Auswählen von Werten sowie zum Blättern durch mehrere Optionen in verschiedenen
Menüs.
14 [–/+]
Tasten zum schnellen Auswählen von Werten sowie zum Blättern durch mehrere Optionen in verschiedenen
Menüs.
Rückseite
0
15 [INPUT]
Anschlussbuchse für den mitgelieferten 9-V-Netzadapter.
16 [TRIG 3/4]
Eingangsbuchse zum Anschluss eines externen Triggers, ausgeführt als 6,35-mm-Klinkenbuchse.
Die beiden linken LEDs [TRIGGER] auf der Vorderseite des Geräts leuchten, sobald ein Signal vom angeschlossenen,
externen Trigger eingeht.
NonaPad
10
Sampling Percussion Pad
1 2 3 4 5 6
8
9
7
;
:
