- Seite 1 Limit 2/2 limiter bedienungsanleitung...
- Seite 2 Musikhaus Thomann Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 07.12.2015, ID: 288549...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Leistungsmerkmale..........................10 Installation..............................11 Inbetriebnahme............................14 Anschlüsse und Bedienelemente....................15 Technische Daten............................ 20 Reinigung..............................22 Umweltschutz............................23 Limit 2/2... -
Seite 4: Allgemeine Hinweise
Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden. - Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.
-
Seite 6: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Begrenzung der Dynamik der Signale von Audiogeräten und Musik‐ Gebrauch instrumenten. Verwenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedin‐ gungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. - Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
- Seite 8 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.
-
Seite 9: Stromversorgung
Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist. -
Seite 10: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale Der Limiter eignet sich besonders dazu, empfindliche Verstärkereingänge vor Überlastung zu schützen. Die digitalen Signalprozessoren reduzieren die Dynamik des Eingangssignals um einen einstellbaren Wert. Die beiden Stereokanäle werden dabei abhängig voneinander behandelt und um denselben Faktor komprimiert. Dabei gibt der Kanal mit der größeren Dynamik den Ausschlag. -
Seite 11: Installation
Installation Installation Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw. - Seite 12 Installation XLR-Anschlüsse für Signal‐ Symmetrische XLR-Einbaubuchsen dienen als Signaleingänge. XLR-Einbaustecker dienen als eingänge und -ausgänge Signalausgänge. Zeichnung und Tabelle zeigen die XLR-Pinbelegung. Masse, Abschirmung Signal (+) Signal (–) Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung der 6,35-mm-Klinkenstecker (unsymmetrisch und eingänge und -ausgänge symmetrisch).
- Seite 13 Installation Signal (+) Signal (–) Masse, Abschirmung Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt eine Höheneinheit (HE). Limit 2/2...
-
Seite 14: Inbetriebnahme
Inbetriebnahme Inbetriebnahme Verbinden Sie die Line-Ausgänge (rechts und links) des Audiogeräts, dessen Pegel begrenzt werden soll (beispielsweise Ihr Mischpult), mit den Eingängen des Limiters. Schließen Sie die Ausgänge des Limiters an die Line-Eingänge Ihres Verstärkers an. Verbinden Sie den Limiter mit dem Stromnetz und schalten Sie ihn ein. Testen Sie die Einstel‐ lung für den Schwellwert solange, bis der Verstärker sicher nicht übersteuert wird, aber die Dynamik des Signals möglichst wenig begrenzt wird. -
Seite 15: Anschlüsse Und Bedienelemente

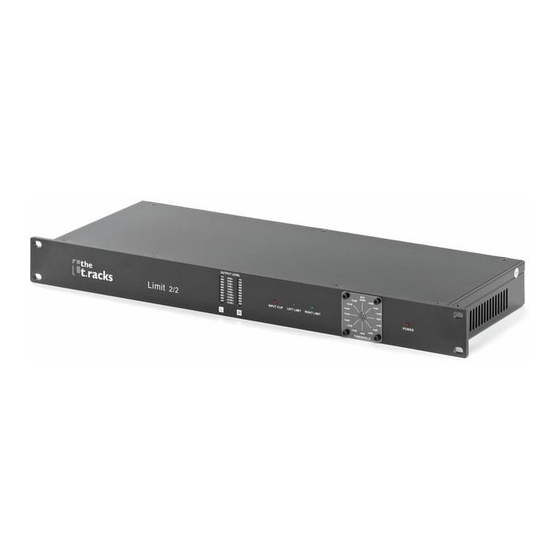

Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite Limit 2/2... - Seite 16 Anschlüsse und Bedienelemente 1 OUTPUT LEVEL Die LED-Ketten zeigen den Ausgangspegel von linkem und rechtem Kanal an. 2 INPUT CLIP Diese LED zeigt an, dass der Eingangspegel zu hoch und der Eingang dadurch überlastet ist. Reduzieren Sie in diesem Fall den Pegel des angeschlossenen Geräts. 3 LEFT LIMIT Zeigt an, dass der Begrenzer für den linken Kanal anspricht.
- Seite 17 Anschlüsse und Bedienelemente 5 THRESHOLD Drehschalter zum Einstellen der Ansprechschwelle. Entfernen Sie zum Einstellen die transparente Kunststoffabde‐ ckung und drehen Sie den Schalter mit einem passenden Schraubendreher auf den gewünschten Wert zwischen 9 dBu (keine Pegelbegrenzung, Bypass) und –22 dBu. Zur Sicherung gegen ungewolltes Verstellen bringen Sie die Kunststoffabdeckung wieder an.
- Seite 18 Anschlüsse und Bedienelemente Rückseite limiter...
- Seite 19 Anschlüsse und Bedienelemente 7 INPUTS Eingänge für rechten und linken Kanal XLR-Einbaubuchsen 6,35-mm-Klinkenbuchse (symmetrisch oder unsymmetrisch) 8 OUTPUTS Ausgänge für rechten und linken Kanal XLR-Einbaustecker 6,35-mm-Klinkenbuchse (symmetrisch oder unsymmetrisch) 9 Schiebeschalter zum Einstellen der Netzspannung. 10 Kaltgeräteeinbaustecker mit Sicherungshalter. Stellen Sie sicher, dass der Schiebeschalter (9) in der korrekten Position steht, bevor Sie hier die Versorgungsspan‐ nung anschließen.
-
Seite 20: Technische Daten
Technische Daten Technische Daten Eingänge XLR-Einbaubuchsen, 6,35-mm-Klinkenbuchsen Maximaler Eingangspegel +9 dBu Ausgänge XLR-Einbaustecker, 6,35-mm-Klinkenbuchsen Maximaler Ausgangspegel +9 dBu Klirrfaktor in der Stellung „Bypass“ (–6dbFS) < 0,01 % Frequenzgang, ±0,5 dB 20 Hz…20 kHz Geräuschspannungsabstand > 103 dBu (in der Stellung „Bypass“) Auflösung (A/D- und D/A-Wandlung) 24 Bit Auflösung (Verarbeitungsprozess) - Seite 21 Technische Daten Leistungsaufnahme 10,5 W Sicherung T500mAL250V (bei 115 V) | T 250mAL250V (bei 230 V) Abmessungen (B × T × H) 482 mm × 175 mm × 44 mm Gewicht 2,5 kg Limit 2/2...
-
Seite 22: Reinigung
Reinigung Reinigung Lüftungsgitter Die Lüftungsgitter des Geräts müssen regelmäßig von Verunreinigungen, wie Staub usw. gereinigt werden. Schalten Sie das Gerät vor der Reinigung aus und trennen Sie netzbetrie‐ bene Geräte vom Stromnetz. Verwenden Sie zur Reinigung ein fusselfreies, angefeuchtetes Tuch. Auf keinen Fall Alkohol oder Lösungsmittel zur Reinigung verwenden! limiter... -
Seite 23: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpa‐ ckungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden. - Seite 24 Notizen limiter...
- Seite 25 Notizen Limit 2/2...
- Seite 26 Notizen limiter...
