thomann the t.racks DL 2/918 Bedienungsanleitung

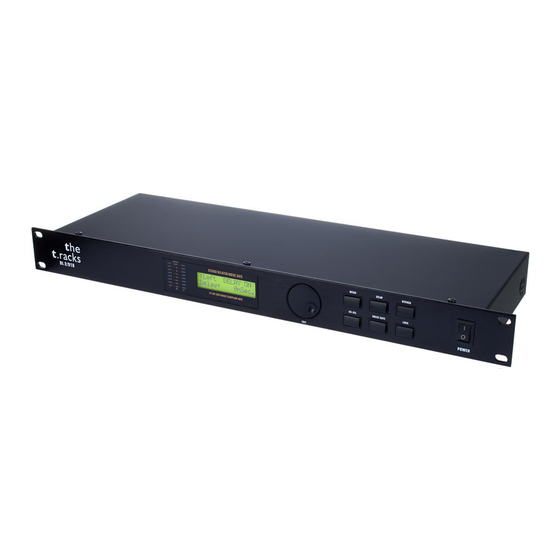

Delay line controller
Vorschau ausblenden

Werbung

Quicklinks

Diese Anleitung herunterladen
DL 2/918
delay line controller
bedienungsanleitung

Werbung

loading

Verwandte Anleitungen für thomann the t.racks DL 2/918

Inhaltszusammenfassung für thomann the t.racks DL 2/918

  • Seite 1 DL 2/918 delay line controller bedienungsanleitung...
  • Seite 2 Musikhaus Thomann e.K. Treppendorf 30 96138 Burgebrach Deutschland Telefon: (09546) 9223-0 E-Mail: info@thomann.de Internet: www.thomann.de 14.07.2014, ID: 198103...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise..........................4 Sicherheitshinweise..........................6 Installation und Inbetriebnahme....................10 Anschlüsse und Bedienelemente....................12 Bedienung..............................18 Technische Daten............................ 22 Umweltschutz............................24 DL 2/918...

  • Seite 4: Allgemeine Hinweise

    Allgemeine Hinweise Allgemeine Hinweise Diese Bedienungsanleitung enthält wichtige Hinweise zum sicheren Betrieb des Geräts. Lesen und befolgen Sie die angegebenen Sicherheitshinweise und Anweisungen. Bewahren Sie die Anleitung zum späteren Nachschlagen auf. Sorgen Sie dafür, dass sie allen Personen zur Verfü‐ gung steht, die das Gerät verwenden.
  • Seite 5 Allgemeine Hinweise Signalwort Bedeutung GEFAHR! Diese Kombination aus Symbol und Signalwort weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verletzungen führt, wenn sie nicht gemieden wird. HINWEIS! Diese Kombination aus Symbol und Signalwort weist auf eine möglicherweise gefährliche Situation hin, die zu Sach- und Umweltschäden führen kann, wenn sie nicht gemieden wird.

  • Seite 6: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Dieses Gerät dient zur Laufzeitanpassung von Audiosignalen in Beschallungsanlagen. Ver‐ Gebrauch wenden Sie das Gerät ausschließlich wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. Für Schäden, die aus nicht bestimmungsgemäßem Gebrauch entstehen, wird keine Haftung übernommen.
  • Seite 7 Sicherheitshinweise Sicherheit GEFAHR! Gefahren für Kinder Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß ent‐ sorgt werden und sich nicht in der Reichweite von Babys und Kleinkindern befinden. Erstickungsgefahr! Achten Sie darauf, dass Kinder keine Kleinteile vom Gerät (z.B. Bedienknöpfe o.ä.) lösen.
  • Seite 8 Sicherheitshinweise GEFAHR! Elektrischer Schlag durch Kurzschluss Verwenden Sie immer ein ordnungsgemäß isoliertes dreiadriges Netzkabel mit einem Schutzkontaktstecker. Nehmen Sie am Netzkabel und am Netzstecker keine Veränderungen vor. Bei Nichtbeachtung kann es zu einem elektrischen Schlag kommen und es besteht Brand- und Lebensgefahr. Falls Sie sich unsicher sind, wenden Sie sich an einen autorisierten Elektriker.

  • Seite 9: Stromversorgung

    Sicherheitshinweise HINWEIS! Betriebsbedingungen Das Gerät ist für die Benutzung in Innenräumen ausgelegt. Um Beschädigungen zu vermeiden, setzen Sie das Gerät niemals Flüssigkeiten oder Feuchtigkeit aus. Vermeiden Sie direkte Sonneneinstrahlung, starken Schmutz und starke Vibra‐ tionen. HINWEIS! Stromversorgung Bevor Sie das Gerät anschließen, überprüfen Sie, ob die Spannungsangabe auf dem Gerät mit Ihrem örtlichen Stromversorgungsnetz übereinstimmt und ob die Netzsteckdose über einen Fehlerstromschutzschalter (FI) abgesichert ist.

  • Seite 10: Installation Und Inbetriebnahme

    Installation und Inbetriebnahme Installation und Inbetriebnahme Packen Sie das Gerät aus und überprüfen Sie es sorgfältig auf Schäden, bevor Sie es ver‐ wenden. Heben Sie die Verpackung auf. Um das Gerät bei Transport und Lagerung optimal vor Erschütterungen, Staub und Feuchtigkeit zu schützen, benutzen Sie die Originalverpackung oder eigene, besonders dafür geeignete Transport- bzw.
  • Seite 11 Installation und Inbetriebnahme Erde Signal (+) Signal (–) Klinkenstecker für Signal‐ Zeichnung und Tabelle zeigen die Belegung der 6,35-mm-Klinkenstecker (mono). eingänge und -ausgänge Signal Erde Montage in ein Rack Das Gerät ist für die Montage in 19-Zoll-Racks ausgelegt, es belegt eine Höheneinheit (HE). DL 2/918...

  • Seite 12: Anschlüsse Und Bedienelemente

    Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite delay line controller...
  • Seite 13 Anschlüsse und Bedienelemente 1 INPUTS Anzeige des Eingangspegels für rechten und linken Kanal. Die oberste LED „CLIP“ leuchtet auf, wenn der Eingang des Geräts übersteuert wird. Reduzieren Sie in diesem Fall den Eingangspegel an der Quelle des Signals oder benutzen Sie den entsprechenden Regler zur Pegelanpassung „INPUT LEVEL“...
  • Seite 14 Anschlüsse und Bedienelemente 6 BYPASS Schaltet die Verzögerung ein oder aus. 7 CH-SEL Ruft das Menü zur Kanalauswahl auf. 8 NOISE GATE Ruft das Menü zum Einstellen des Noise-Gate-Schwellwerts auf. 9 LOCK Sperrt die aktuellen Einstellungen und schützt so vor versehentlichen Änderungen. 10 POWER Netzschalter.
  • Seite 15 Anschlüsse und Bedienelemente Rückseite 11 Kaltgeräteeinbaustecker mit Sicherungshalter 12 OUTPUTS2 XLR-Einbaustecker als Signalausgang für Kanal 2 zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät. 13 INPUT LEVEL Regler zur Anpassung der Eingangsempfindlichkeit für Kanal 2 im Bereich –20 dB bis +40 dB DL 2/918...
  • Seite 16 Anschlüsse und Bedienelemente 14 INPUTS2 XLR-Einbaubuchse als Signaleingang für Kanal 2 15 OUTPUTS1 XLR-Einbaustecker als Signalausgang für Kanal 1 zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät 16 INPUT LEVEL Regler zur Anpassung der Eingangsempfindlichkeit für Kanal 1 im Bereich –20 dB bis +40 dB 17 INPUTS1 XLR-Einbaubuchse als Signaleingang für Kanal 1 18 6,35-mm-Klinkenbuchse als Signaleingang für Kanal 1...
  • Seite 17 Anschlüsse und Bedienelemente 21 6,35-mm-Klinkenbuchse als Signalausgang für Kanal 2 zur direkten Verbindung mit einem Mischpult, einer Endstufe oder einem Aufnahmegerät 22 Serielle Schnittstelle, ohne Funktion DL 2/918...

  • Seite 18: Bedienung

    Bedienung Bedienung Einschalten Wenn alle Verbindungen hergestellt sind, schalten Sie das Gerät mit dem Netzschalter (10) ein. Das Display zeigt als Grundzustand den zuletzt eingestellten Verzögerungswert in der zuletzt benutzten Einheit. Sie können die Verzögerung durch Drehen des Jog Wheels beliebig verän‐ dern.
  • Seite 19 Bedienung Um die Optionen zur Einstellung der Verzögerung einzurichten, drücken Sie die Taste [MENU]. Wählen Sie mit dem Jog Wheel die Option „Delay Tune“ zur Einstellung der Schrittweite oder „Del Count Sel“ zum Einstellen der Einheit. Drücken Sie anschließend die Taste [MENU]. Daraufhin öffnet sich das entsprechende Untermenü.
  • Seite 20 Bedienung Kanal auswählen Die Einstellung der Verzögerung kann sich entweder auf beide Kanäle oder nur auf einen der beiden auswirken. Um die Einstellung zu ändern, drücken Sie zwei Mal die Taste [CH-SEL]. Mit dem Jog Wheel können Sie nun zwischen „Left“ , „Right“ und „L&R“ wählen. Bestätigen Sie die Auswahl mit der Taste [DELAY].
  • Seite 21 Bedienung Einstellungen sperren Damit die einmal festgelegten Einstellungen nicht aus Versehen geändert werden, können Sie die Einstellungen des Geräts sperren. Drücken Sie dazu die Taste [LOCK]. In der oberen Zeile des Displays erscheint der Text „LOCK ON“ . Um die Sperre wieder aufzuheben, drücken Sie die Taste [LOCK] erneut. Das Display zeigt wieder den Grundzustand.

  • Seite 22: Technische Daten

    Technische Daten Technische Daten Eingang XLR-Einbaubuchse, 6,35-mm-Klinkenbuchse (symmetrisch) Eingangsimpedanz 40 kΩ (symmetrisch) 20 kΩ (unsymmetrisch) Eingangspegel –20 dB…+4 dB Ausgang XLR-Einbaustecker, 6,35-mm-Klinkenbuchse (symmetrisch) 66 Ω (symmetrisch) Ausgangsimpedanz 33 Ω (unsymmetrisch) Leistungsaufnahme 10 W Frequenzgang, ±1 dB 20 Hz…20 kHz > 110 dB, 20 Hz … 20 kHz Dynamikbereich >...
  • Seite 23 Technische Daten AD-/DA-Wandler Sigma-Delta, 24 Bit Abtastrate 48 kHz Energieversorgung Wechselspannung 90 – 230 V, 50 Hz Sicherung 1 A / 250 V, träge, 5 mm × 20 mm Abmessungen (B × H × T) 482 mm × 45 mm × 152 mm (1 HE) Gewicht 3 kg DL 2/918...

  • Seite 24: Umweltschutz

    Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wie‐ derverwertung zugeführt werden.
  • Seite 25 Umweltschutz Entsorgen Sie das Produkt über einen zugelassenen Entsorgungsbetrieb oder über Ihre kom‐ munale Entsorgungseinrichtung. Beachten Sie dabei die in Ihrem Land geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung. DL 2/918...
  • Seite 26 Notizen delay line controller...
  • Seite 28 Musikhaus Thomann e.K. · Treppendorf 30 · 96138 Burgebrach · Germany · www.thomann.de...
