Inhaltszusammenfassung für thomann Millenium Drums NonaPad

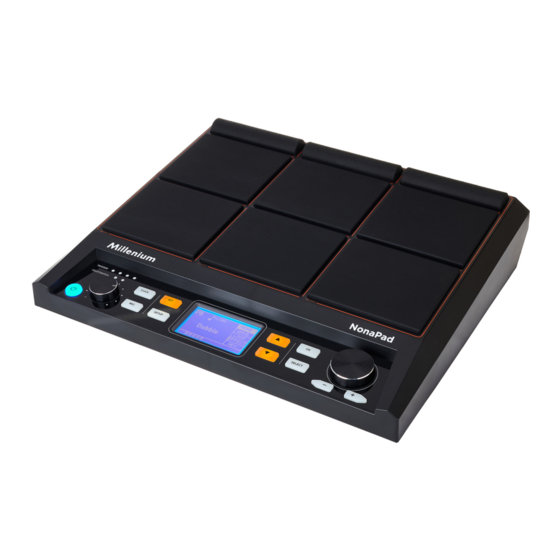

- Seite 1 NonaPad Sampling Percussion Pad...
- Seite 2 Thomann GmbH Hans-Thomann-Straße 1 96138 Burgebrach Deutschland Telefon: +49 (0) 9546 9223-0 Internet: www.thomann.de 05.07.2022, ID: 526188 (V2)
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Allgemeine Hinweise......................5 1.1 Weitere Informationen....................5 1.2 Darstellungsmittel......................5 1.3 Symbole und Signalwörter..................6 Sicherheitshinweise....................... 7 Leistungsmerkmale....................... 8 Anschlüsse und Bedienelemente..................9 Bedienung..........................12 5.1 Menüsteuerung......................12 5.2 Drum-Pads spielen....................... 12 5.3 Drum-Kit auswählen....................12 5.4 Sound auswählen......................13 5.5 Loops.......................... - Seite 4 NonaPad Sampling Percussion Pad...
-
Seite 5: Allgemeine Hinweise
Sie sich in der aktuellsten Version dieser Bedienungsanleitung, die für Sie unter www.thomann.de bereitliegt. 1.1 Weitere Informationen Auf unserer Homepage (www.thomann.de) finden Sie viele weitere Informationen und Details zu den folgenden Punkten: Download Diese Bedienungsanleitung steht Ihnen auch als PDF-Datei zum Download zur Verfügung. -
Seite 6: Symbole Und Signalwörter
Allgemeine Hinweise Handlungsanweisungen Die einzelnen Schritte einer Handlungsanweisung sind fortlaufend nummeriert. Das Ergebnis eines Schritts ist eingerückt und durch einen Pfeil hervorgehoben. Beispiel: Schalten Sie das Gerät ein. Drücken Sie [Auto]. ð Der automatische Betrieb wird gestartet. Schalten Sie das Gerät aus. Querverweise Verweise auf andere Stellen der Bedienungsanleitung erkennen Sie am vorange‐... -
Seite 7: Sicherheitshinweise
Sicherheitshinweise Sicherheitshinweise Bestimmungsgemäßer Gebrauch Das Percussion Pad setzt digitale Triggersignale von Drum-Pads in verschiedene Schlagzeugsounds um. Verwenden Sie das Gerät ausschließlich wie in dieser Bedie‐ nungsanleitung beschrieben. Jede andere Verwendung sowie die Verwendung unter anderen Betriebsbedingungen gelten als nicht bestimmungsgemäß und können zu Personen- oder Sachschäden führen. -
Seite 8: Leistungsmerkmale
Leistungsmerkmale Leistungsmerkmale neun anschlagdynamische, frei belegbare Drum-Pads 608 vorprogrammierte Sounds 30 vorprogrammierte Drum-Kits 512-MB-Speicher für WAV-Samples Aufnahmefunktion 3-Band-Equalizer Reverb-Effekt, Looper, Limiter Metronomfunktion zwei Trigger-Eingänge optional erhältliche Halteplatte NonaPad Sampling Percussion Pad... -
Seite 9: Anschlüsse Und Bedienelemente
Anschlüsse und Bedienelemente Anschlüsse und Bedienelemente Vorderseite ö & NonaPad Sampling Percussion Pad... - Seite 10 Anschlüsse und Bedienelemente 1 Neun anschlagdynamische und frei belegbare Drum-Pads. Beim Anspielen eines Pads leuchtet die jeweilige LED unterhalb des Pads auf. 2 LED-Anzeigen Leuchten auf, sobald externe Trigger oder Fußschalter verwendet werden, die über die Eingangsbuchsen [TRIG 3/4], [TRIG 1/2], [FS2] und [FS1] auf der Rückseite des Geräts angeschlossen werden. Hauptschalter.
- Seite 11 Anschlüsse und Bedienelemente 17 [TRIG 1/2] Eingangsbuchse zum Anschluss eines externen Triggers, ausgeführt als 6,35-mm-Klinkenbuchse. Die beiden rechten LEDs [TRIGGER] auf der Vorderseite des Geräts leuchten, sobald ein Signal vom ange‐ schlossenen, externen Trigger eingeht. 18 [FS2] Eingangsbuchse zum Anschluss eines externen Fußschalters, ausgeführt als 6,35-mm-Klinkenbuchse. Die linke LED [FOOTSWITCH] auf der Vorderseite des Geräts leuchtet, sobald ein Signal vom angeschlossenen, externen Fußschalter eingeht.
-
Seite 12: Bedienung
Bedienung Bedienung 5.1 Menüsteuerung Drücken Sie bzw. , um das gewünschte Menü auszuwählen. ð Das Display zeigt die entsprechenden Untermenüs. Wenn das Display das gewünschte Menü anzeigt, drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. Benutzen Sie den Drehregler oder drücken Sie [–/+], um den jeweils ange‐ zeigten Wert zu ändern. -
Seite 13: Sound Auswählen
Benutzen Sie den Drehregler oder drücken Sie [–/+], um den jeweils ange‐ zeigten Wert zu ändern. Drücken Sie [OK], um den neuen Wert zu bestätigen. ð Das Display zeigt „Save successfully!“ . Die Sound-Liste steht Ihnen auf der Produktseite der Homepage www.thomann.de zum Download zur Verfügung. NonaPad Sampling Percussion Pad... - Seite 14 Bedienung 5.4.1 Struktur des Sound-Displays ö Zeigt das aktuell gewählte Pad. Zeigt die Sample-Ebene des Layer-Modus. Im Layer-Modus können die Pads so belegt werden, dass je nach Anschlagin‐ tensität verschiedene Sounds in verschiedenen Lautstärken mit unterschiedli‐ chen Effekten auf ein und demselben Pad erzeugt werden. &...
-
Seite 15: Loops
Bedienung 5.5 Loops Das Percussion Pad bietet 17 vorinstallierte Loops, sowie die Möglichkeit, über die Aufnahmefunktion eigene Loops einzuspielen. Schlagen Sie das gewünschte Pad an, welches den Loop nach dem Anschlagen wiedergeben soll. Drücken Sie bzw. , und wählen Sie das Menü „LOOP“ . ð... -
Seite 16: Loops Aufnehmen
Bedienung 5.5.2 Loops aufnehmen 5.5.2.1 Struktur des Aufnahme-Displays ö Zeigt den aktuellen Status der Aufnahme. „START“ : Das Gerät ist zur Aufnahme bereit. „STOP“ : Die Aufnahme ist beendet. Bestätigen Sie die Auswahl mit [OK]. Zeigt die Bezeichnung des aktuell gewählten Drum-Kits, mit dem das aktuell bearbeitete Pad verknüpft ist. -
Seite 17: Aufnahme Starten
Bedienung 5.5.2.2 Aufnahme starten Schlagen Sie das gewünschte Pad an, für welches Sie einen Loop aufnehmen möchten. Drücken Sie [REC], um das Aufnahmemenü zu öffnen. Drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. Benutzen Sie den Drehregler oder drücken Sie [–/+], um den jeweils ange‐ zeigten Wert zu ändern. -
Seite 18: Aufnahme Löschen
Bedienung 5.5.2.5 Aufnahme löschen Drücken Sie bzw. und wählen Sie „DELETE“ . Benutzen Sie den Drehregler oder drücken Sie [–/+], um eine Aufnahme auszu‐ wählen. Drücken Sie [OK], um die Aufnahme zu löschen. ð Das Display zeigt „delete is complete“ und die Aufnahme wurde ohne Sicherheitsabfrage gelöscht. -
Seite 19: Einstellungen
Bedienung 5.6.1 Struktur des Effekt-Displays ö Zeigt das aktuell gewählte Pad. Zeigt den Signalanteil, der zum FX-Kanal weitergeleitet wird. Benutzen Sie den Drehregler oder drücken Sie [–/+], um den Signalanteil zu ändern. Bestätigen Sie die Auswahl mit [OK]. Zeigt den 3-Band-Equalizer. &... - Seite 20 Bedienung Benutzen Sie den Drehregler oder drücken Sie [–/+], um den jeweils ange‐ zeigten Wert zu ändern. Drücken Sie [OK], um den neuen Wert zu bestätigen. ð Das Display zeigt „Save successfully!“ . 5.7.1 Struktur des Displays „ADV“ ö Zeigt das aktuell gewählte Pad. Zeigt die Stimmfunktion Benutzen Sie den Drehregler oder drücken Sie [–/+], um die Tonhöhe des gewählten Pads in je 12 Halbtonschritten nach oben oder unten zu verändern.
-
Seite 21: Favoriten
Bedienung 5.7.2 Struktur des Displays „ADV2“ ö Zeigt das aktuell gewählte Pad. Zeigt die Stummschaltungsgruppe. Erstellen Sie eine Stummschaltungsgruppe von 1 - 9. Drücken Sie ein Pad und dann auf ein anderes Pad der Mute-Gruppe. Das erste Pad wird stummge‐ schaltet, so dass es keine Überschneidung gibt. -
Seite 22: Kitchain Als Favorit Aktivieren
Bedienung 5.8.1 Struktur des Favoriten-Displays ö Zeigt das aktuell gewählte Kitchain. Benutzen Sie den Drehregler oder drücken Sie [–/+], um das Kitchain ( „OFF“ , „1“ , „2“ , „3“ , „4“ , „5“ ) auszuwählen. Wählen Sie „OFF“ , um die standardmä‐ ßige Reihenfolge der Drum-Kits beizubehalten. -
Seite 23: Metronom
Bedienung 5.9 Metronom Drücken Sie [CLICK], um das Metronom ein- bzw. auszuschalten. ð Das Display zeigt das aktuell eingestellte Tempo und die entsprechenden Untermenüs. Tempo festlegen Drücken Sie bzw. und wählen Sie den Menüpunkt „TAP“ . Benutzen Sie den Drehregler oder drücken Sie [–/+], um das Tempo des Metro‐ noms zwischen „20 bpm“... -
Seite 24: Erweiterte Einstellungen
Bedienung 5.10 Erweiterte Einstellungen 5.10.1 MIDI-Einstellungen Drücken Sie [SETUP], um das Einstellungsmenü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „MIDI“ . ð Das Display zeigt den MIDI-Wert für jedes Pad. Spielen Sie ein Pad an, der entsprechende MIDI-Wert auf dem Display wird her‐... -
Seite 25: Spezifische Einstellungen
Bedienung 5.10.2 Spezifische Einstellungen 5.10.2.1 Interne Pads Schlagen Sie das gewünschte Pad an, das Sie bearbeiten möchten. Drücken Sie [SETUP], um das Einstellungsmenü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „PAD“ . Drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. -
Seite 26: Externe Fußschalter
Bedienung 5.10.2.2 Externe Fußschalter Über die Eingänge [FS1] und [FS2] können Sie externe Fußschalter anschließen und über das Menü „PAD“ spezifische Einstellungen daran vornehmen. Halten Sie den Fußschalter gedrückt und drücken Sie [SETUP], um das Einstel‐ lungsmenü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. -
Seite 27: Trigger-Einstellungen
Bedienung 5.10.3 Trigger-Einstellungen Über die Trigger-Eingänge [TRIG 1/2] und [TRIG 3/4] können Sie externe Drum Pads anschließen und über das Menü „TRIG“ spezifische Einstellungen daran vornehmen. Drücken Sie [SETUP], um das Einstellungsmenü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. -
Seite 28: Display-Einstellungen
Bedienung 5.10.4 Display-Einstellungen Drücken Sie [SETUP], um das Einstellungsmenü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „DISP“ . Drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. ö Zeigt den Kontrast des Displays. Benutzen Sie den Drehregler oder drücken Sie [–/+], um den Kontrast des Displays zwischen „0“... - Seite 29 Bedienung 5.11.1 User Samples Drücken Sie gleichzeitig [SETUP] und [OK], um das USB-Menü zu öffnen. ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „WAVE“ . ð Das Display zeigt die auf das Percussion Pad importierten User Samples. Benutzen Sie den Drehregler oder drücken Sie [–/+], um zwischen den User Samples zu wechseln.
-
Seite 30: Daten Importieren
User Samples als WAV-Dateien ab. Erstellen Sie alternativ über die Software „Wave Manager“ , die Ihnen auf der Produktseite unserer Homepage www.thomann.de zum Download zur Verfü‐ gung steht, eine Datei mit dem Namen „pad-content.hppd“ , die die zu import‐... -
Seite 31: Daten Exportieren
Bedienung 5.11.4 Daten exportieren Drücken Sie gleichzeitig [SETUP] und [OK], um das USB-Menü zu öffnen. ö ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „SAVE“ . ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. -
Seite 32: Geräteversion
Bedienung 5.11.5 Informationen des USB-Flash-Laufwerks (USB-Stick) Drücken Sie gleichzeit [SETUP] und [OK], um das USB-Menü zu öffnen. ö ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie bzw. und wählen Sie den Menüpunkt „INFO“ . ð Das Display zeigt die entsprechenden Untermenüs. Drücken Sie wiederholt [SELECT], um zwischen den Untermenüs zu wechseln. -
Seite 33: Zurücksetzen Auf Werkseinstellung
ð Das Gerät ist wieder betriebsbereit. 5.14 Firmware Die aktuelle Firmware steht Ihnen auf der Produktseite unserer Homepage www.thomann.de zum Download zur Verfügung. Speichern Sie die heruntergeladene Firmware auf einem USB-Flash-Laufwerk (USB-Stick). Das Percussion Pad erkennt automatisch das Firmware-Update bei der Installation. -
Seite 34: Technische Daten
Technische Daten Technische Daten Eingangsanschlüsse Spannungsversorgung 1 × Buchse für Steckernetzteil USB-Schnittstelle 1 × USB Typ A USB-to-Host-Schnittstelle 1 × USB Typ B Triggeranschluss 2 × 6,35-mm-Klinkenbuchse Fußschalter 2 × 6,35-mm-Klinkenbuchse MIDI IN 1 × DIN-Buchse, 5-polig AUX IN 1 × 3,5-mm-Klinkenbuchse Ausgangsanschlüsse Kopfhörer 1 ×... -
Seite 35: Midi-Implementierungstabelle
MIDI-Implementierungstabelle MIDI-Implementierungstabelle Funktion Gesendet Empfangen Anmerkungen Basic Channel Memorized Mode Mode 3 Mode 3 Note Number 0 - 127, OFF 0 - 127, OFF Memorized Velocity Note Note ON Yes, 99H, V = 1 - 127 Note OFF Yes, 89H, V = 0 After Touch Pitch Bend... -
Seite 36: Fehlerbehebung
Fehlerbehebung Fehlerbehebung Problem Mögliche Ursachen und Lösungen Das Percusssion Pad funktioniert nicht einwandfrei. 1. Drücken Sie gleichzeitig , und , um das Percussion Pad neu zu starten. Das Percussion Pad startet nach dem Import der Sound-Kits 1. Drücken Sie gleichzeitig , [KIT] und [OK], um die fehler‐ und Drum-Kits nicht. -
Seite 37: Stecker- Und Anschlussbelegungen
Stecker- und Anschlussbelegungen Stecker- und Anschlussbelegungen Einführung Dieses Kapitel hilft Ihnen dabei, die richtigen Kabel und Stecker auszuwählen, um Ihr wertvolles Equipment so zu verbinden, dass ein perfektes Sound-Erlebnis gewähr‐ leistet wird. Bitte beachten Sie diese Tipps, denn gerade im Bereich „Sound & Light“ ist Vorsicht angesagt: Auch wenn ein Stecker in die Buchse passt, kann das Resultat einer fal‐... -
Seite 38: Umweltschutz
Umweltschutz Umweltschutz Verpackungsmaterial entsorgen Für die Verpackungen wurden umweltverträgliche Materialien gewählt, die einer normalen Wiederverwertung zugeführt werden können. Sorgen Sie dafür, dass Kunststoffhüllen, Verpackungen, etc. ordnungsgemäß entsorgt werden. Werfen Sie diese Materialien nicht einfach weg, sondern sorgen Sie dafür, dass sie einer Wiederverwertung zugeführt werden. - Seite 40 Musikhaus Thomann · Hans-Thomann-Straße 1 · 96138 Burgebrach · Germany · www.thomann.de...
