Messabweichung - Endress+Hauser Levelflex M FMP41C Betriebsanleitung

Inbetriebnahme
!
64

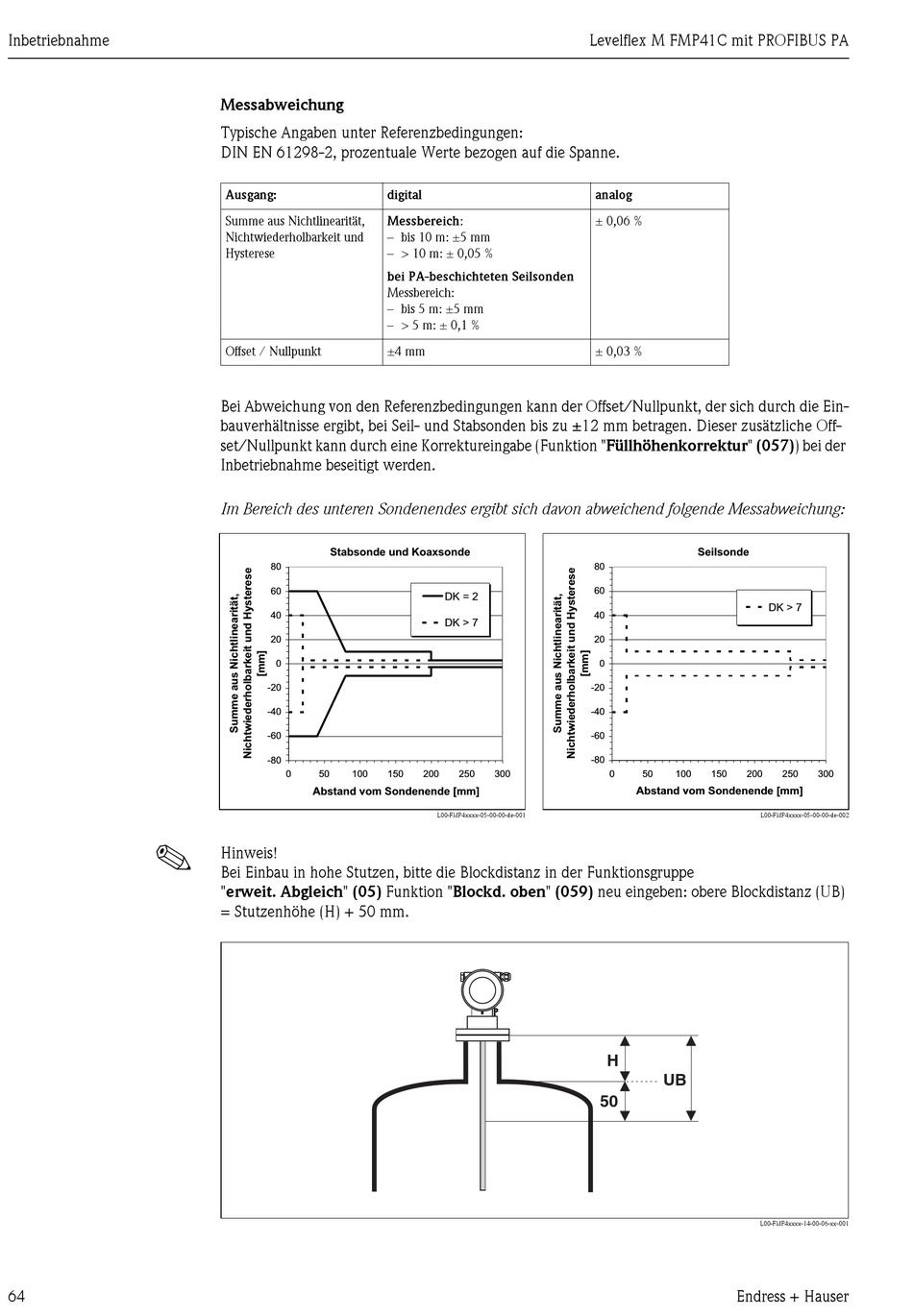

Messabweichung

Typische Angaben unter Referenzbedingungen:
DIN EN 61298-2, prozentuale Werte bezogen auf die Spanne.
Ausgang: digital
Summe aus Nichtlinearität, Messbereich:
Nichtwiederholbarkeit und – bis 10 m: ±5 mm
Hysterese – > 10 m: ± 0,05 %
bei PA-beschichteten Seilsonden
Messbereich:
– bis 5 m: ±5 mm
– > 5 m: ± 0,1 %
Offset / Nullpunkt ±4 mm
Bei Abweichung von den Referenzbedingungen kann der Offset/Nullpunkt, der sich durch die Ein-
bauverhältnisse ergibt, bei Seil- und Stabsonden bis zu ±12 mm betragen. Dieser zusätzliche Off-
set/Nullpunkt kann durch eine Korrektureingabe (Funktion "Füllhöhenkorrektur" (057)) bei der
Inbetriebnahme beseitigt werden.
Im Bereich des unteren Sondenendes ergibt sich davon abweichend folgende Messabweichung:
Stabsonde und Koaxsonde
80
60
40
20
0
-20
-40
-60
-80
0 50 100 150
Abstand vom Sondenende [mm]
Hinweis!
Bei Einbau in hohe Stutzen, bitte die Blockdistanz in der Funktionsgruppe
"erweit. Abgleich" (05) Funktion "Blockd. oben" (059) neu eingeben: obere Blockdistanz (UB)
= Stutzenhöhe (H) + 50 mm.
Levelflex M FMP41C mit PROFIBUS PA
analog
± 0,06 %
± 0,03 %
80
60
DK = 2
40
DK > 7
20
-20
-40
-60
-80
200 250 300
L00-FMP4xxxx-05-00-00-de-001
Seilsonde
DK > 7
0
0 50 100 150 200
Abstand vom Sondenende [mm]
L00-FMP4xxxx-05-00-00-de-002
H
UB
50
L00-FMP4xxxx-14-00-06-xx-001
Endress + Hauser
250 300
