Cleanfit P CPA474
!
Endress+Hauser
Hinweis!
• Der minimale Durchmesser für den Direkteinbau in Rohrleitungen ist DN 50. Dieser Durchmes-
ser ist notwendig, damit die Armatur für das Verfahren in die Position "Messen" genügend
Abstand von der Rohrwand hat.
• Verwenden Sie bei kleinerem Rohrdurchmesser die Durchflussarmatur CPA240 zum Einbau der
Armatur (s. Zubehör).
• Beachten Sie bei der Konzipierung des Einbaustutzens bitte die Gesamteintauchtiefe im Mess-
betrieb. Sorgen Sie dafür, dass der Sensor im Messbetrieb immer ins Medium eintaucht
(s. "Abmessungen")!

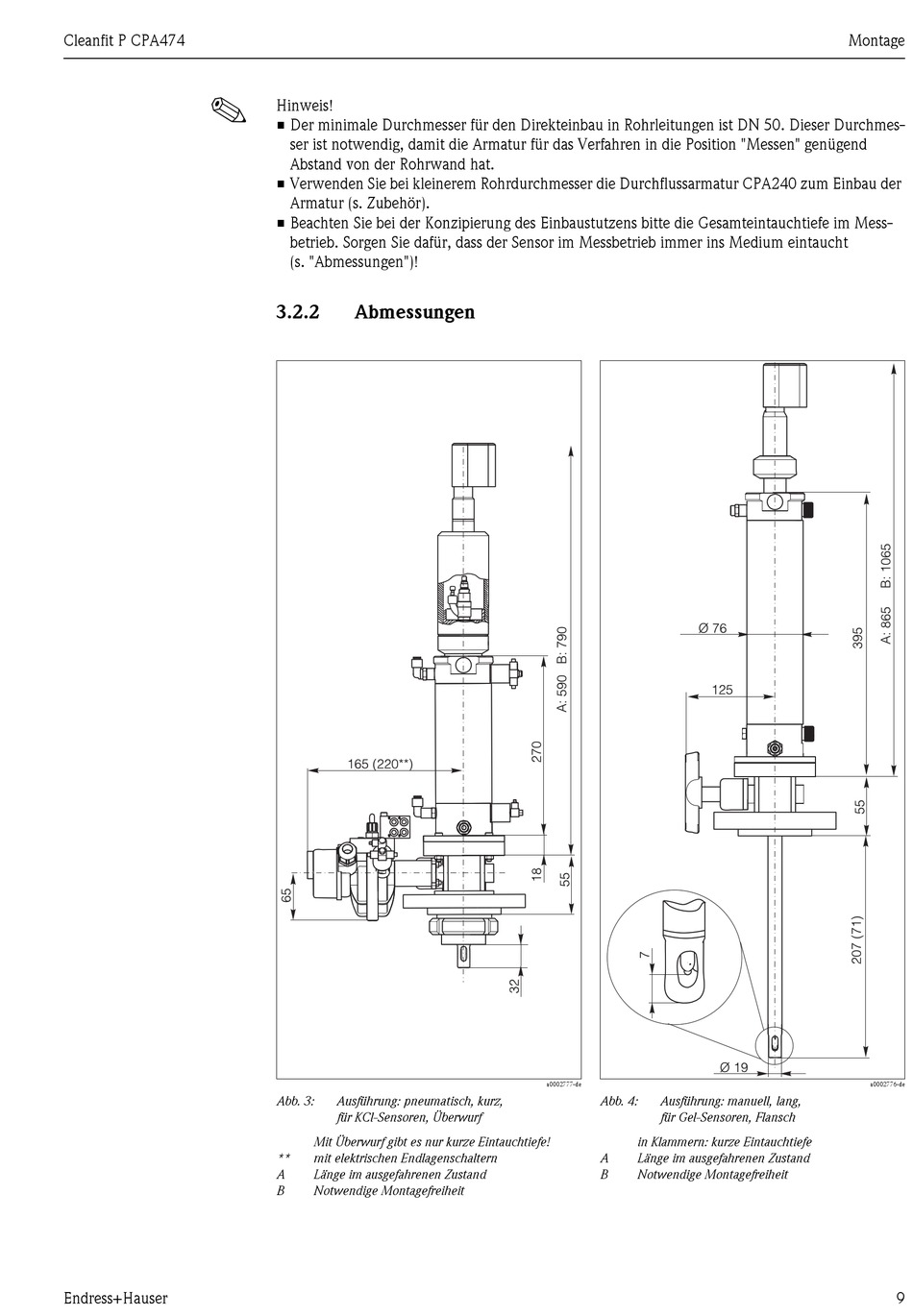

3.2.2
Abmessungen
Abb. 3:
Ausführung: pneumatisch, kurz,
für KCl-Sensoren, Überwurf
Mit Überwurf gibt es nur kurze Eintauchtiefe!
**
mit elektrischen Endlagenschaltern
A
Länge im ausgefahrenen Zustand
B
Notwendige Montagefreiheit
a0002777-de
Abb. 4:
Ausführung: manuell, lang,
für Gel-Sensoren, Flansch
in Klammern: kurze Eintauchtiefe
A
Länge im ausgefahrenen Zustand
B
Notwendige Montagefreiheit
Montage
a0002776-de
9
