Montage
"
!
1)
nur für Armatur mit pneumatischem Betrieb
12

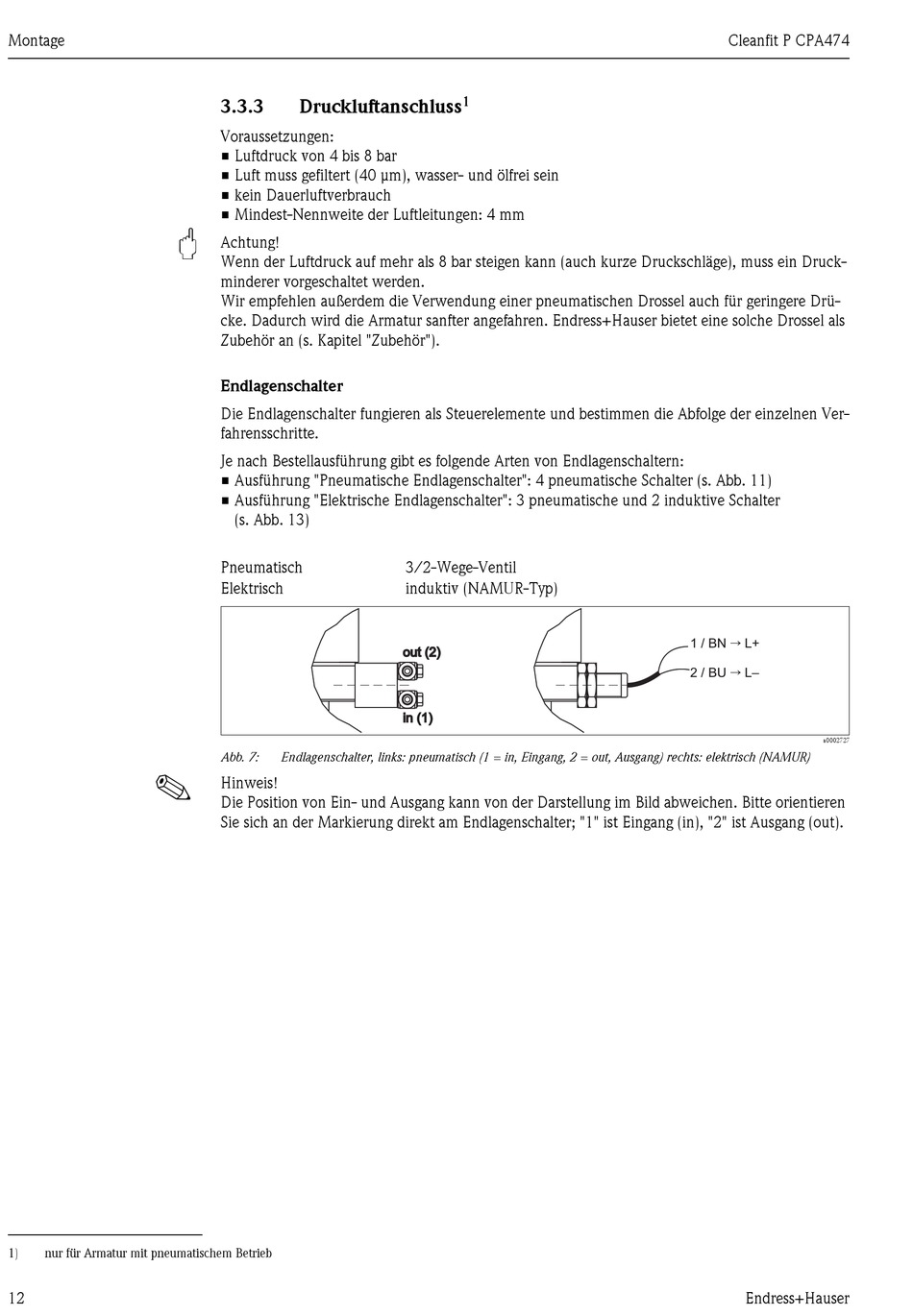

3.3.3
Druckluftanschluss
Voraussetzungen:
• Luftdruck von 4 bis 8 bar
• Luft muss gefiltert (40 µm), wasser- und ölfrei sein
• kein Dauerluftverbrauch
• Mindest-Nennweite der Luftleitungen: 4 mm
Achtung!
Wenn der Luftdruck auf mehr als 8 bar steigen kann (auch kurze Druckschläge), muss ein Druck-
minderer vorgeschaltet werden.
Wir empfehlen außerdem die Verwendung einer pneumatischen Drossel auch für geringere Drü-
cke. Dadurch wird die Armatur sanfter angefahren. Endress+Hauser bietet eine solche Drossel als
Zubehör an (s. Kapitel "Zubehör").
Endlagenschalter
Die Endlagenschalter fungieren als Steuerelemente und bestimmen die Abfolge der einzelnen Ver-
fahrensschritte.
Je nach Bestellausführung gibt es folgende Arten von Endlagenschaltern:
• Ausführung "Pneumatische Endlagenschalter": 4 pneumatische Schalter (s. Abb. 11)
• Ausführung "Elektrische Endlagenschalter": 3 pneumatische und 2 induktive Schalter
(s. Abb. 13)
Pneumatisch
Elektrisch
Abb. 7:
Endlagenschalter, links: pneumatisch (1 = in, Eingang, 2 = out, Ausgang) rechts: elektrisch (NAMUR)
Hinweis!
Die Position von Ein- und Ausgang kann von der Darstellung im Bild abweichen. Bitte orientieren
Sie sich an der Markierung direkt am Endlagenschalter; "1" ist Eingang (in), "2" ist Ausgang (out).
1
3/2-Wege-Ventil
induktiv (NAMUR-Typ)
out (2)
out (2)
in (1)
in (1)
Cleanfit P CPA474
Õ
1 / BN
L+
Õ
2 / BU
L–
a0002727
