Montage
"
10
3.2.3
Prozessanschlüsse

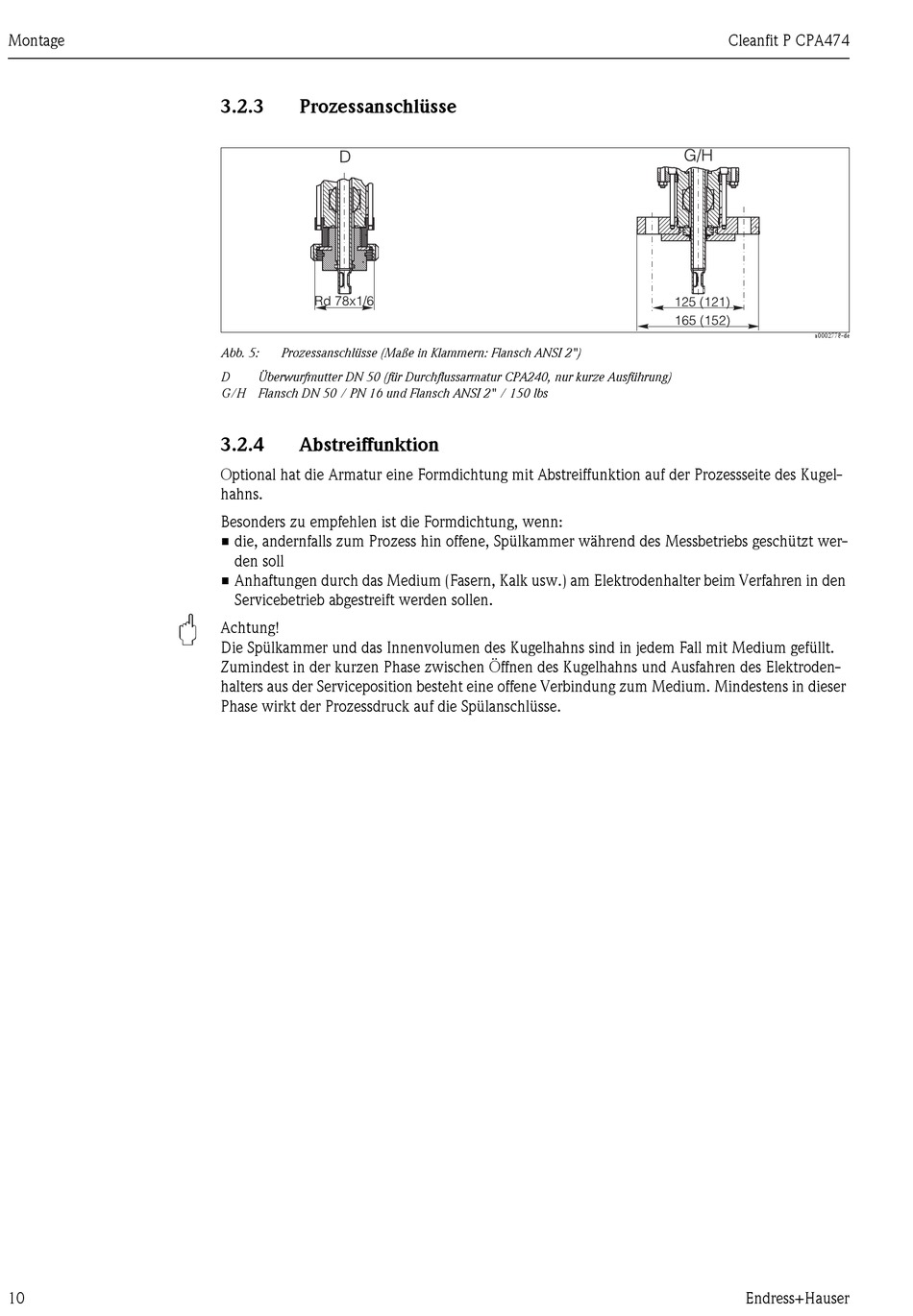

Abb. 5:
Prozessanschlüsse (Maße in Klammern: Flansch ANSI 2")
D
Überwurfmutter DN 50 (für Durchflussarmatur CPA240, nur kurze Ausführung)
G/H Flansch DN 50 / PN 16 und Flansch ANSI 2" / 150 lbs
3.2.4
Abstreiffunktion
Optional hat die Armatur eine Formdichtung mit Abstreiffunktion auf der Prozessseite des Kugel-
hahns.
Besonders zu empfehlen ist die Formdichtung, wenn:
• die, andernfalls zum Prozess hin offene, Spülkammer während des Messbetriebs geschützt wer-
den soll
• Anhaftungen durch das Medium (Fasern, Kalk usw.) am Elektrodenhalter beim Verfahren in den
Servicebetrieb abgestreift werden sollen.
Achtung!
Die Spülkammer und das Innenvolumen des Kugelhahns sind in jedem Fall mit Medium gefüllt.
Zumindest in der kurzen Phase zwischen Öffnen des Kugelhahns und Ausfahren des Elektroden-
halters aus der Serviceposition besteht eine offene Verbindung zum Medium. Mindestens in dieser
Phase wirkt der Prozessdruck auf die Spülanschlüsse.
Cleanfit P CPA474
a0002778-de
Endress+Hauser
