CleanFit P CPA 474
!
1)
Syphoneffekt oder Hebereffekt: leer laufende Leitung durch Vakuum
Endress+Hauser
Hinweis!
• Der minimale Durchmesser für den Direkteinbau in Rohrleitungen ist DN 50. Dieser
Durchmesser ist notwendig, damit die Armatur für das Verfahren in die Position
"Messen" genügend Abstand von der Rohrwand hat.
• Verwenden Sie bei kleineren Rohrdurchmesser die Durchflussarmatur CPA 240 zum
Einbau der Armatur (s. Zubehör).
• Beachten Sie bei der Konzipierung des Einbaustutzens bitte die Gesamteintauchtiefe
im Messbetrieb. Sichern Sie, dass der Sensor im Messbetrieb immer ins Medium ein-
taucht (s. "Abmessungen")!

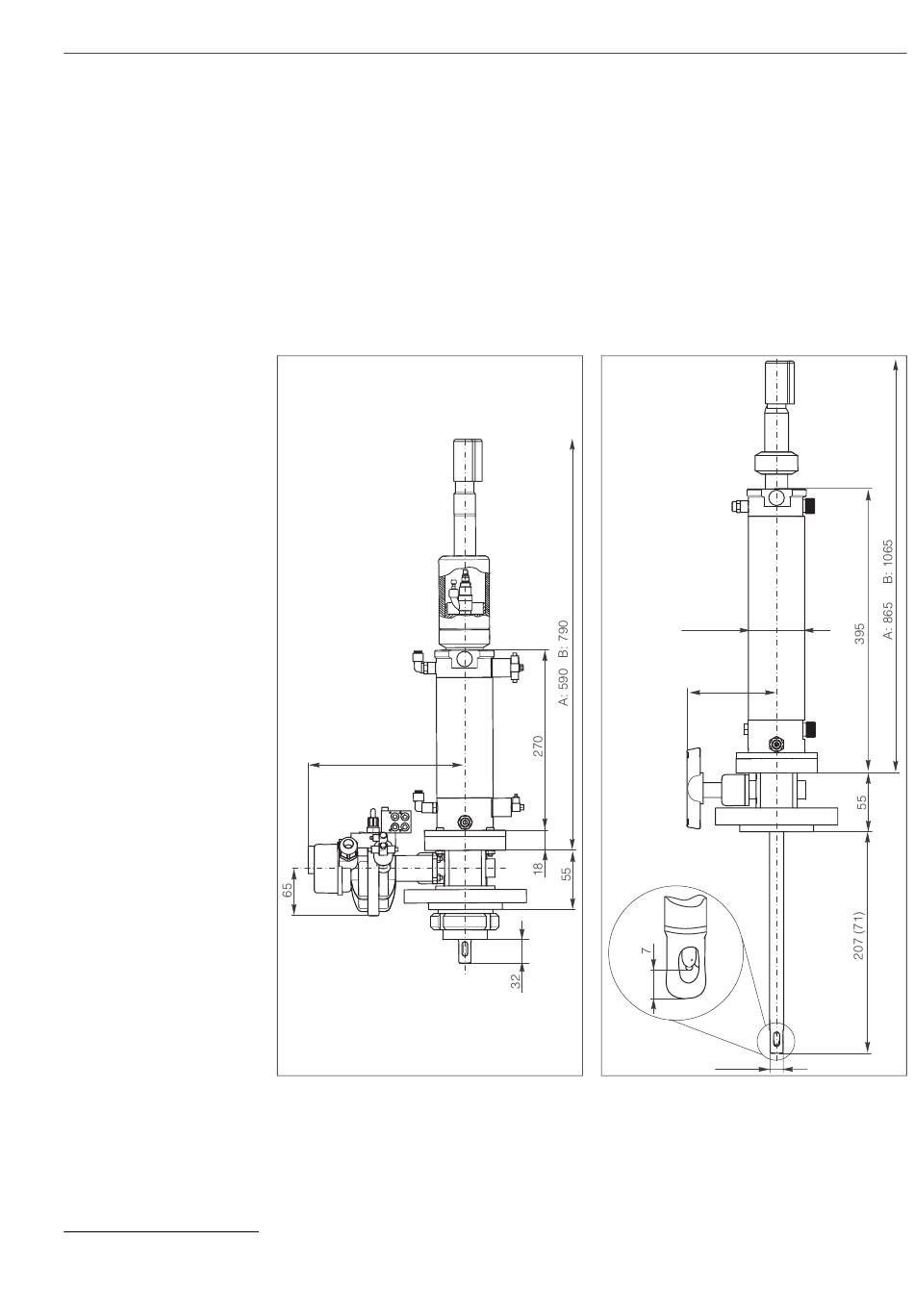

3.2.2
Abmessungen
165 (220**)
Abb. 3:
Ausführung: pneumatisch, kurz,
für KCl-Sensoren, Überwurf
Mit Überwurf gibt es nur kurze Eintauchtiefe!
**
mit elektrischen Endlagenschaltern
A
Länge im ausgefahrenen Zustand
B
Notwendige Montagefreiheit
C07-CPA473xx-06-07-00-de-003.eps
Abb. 4:
in Klammern: kurze Eintauchtiefe
A
Länge im ausgefahrenen Zustand
B
Notwendige Montagefreiheit
Ø 76
125
Ø 19
C07-CPA474xx-06-07-00-de-004.eps
Ausführung: manuell, lang,
für Gel-Sensoren, Flansch
Montage
9
