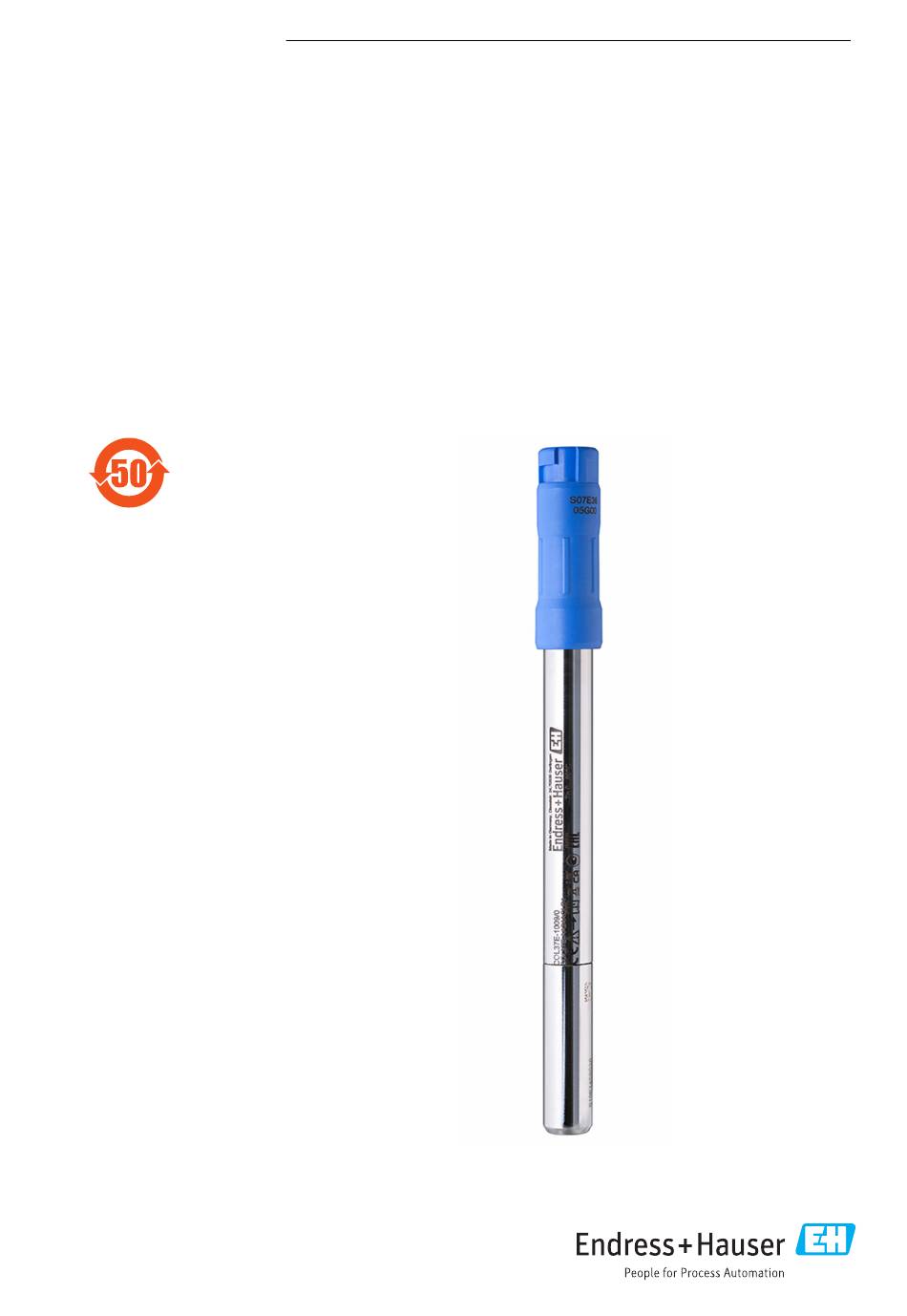

- Seite 1 Products Solutions Services BA02236C/07/DE/01.21-00 71558157 2021-12-10 Betriebsanleitung Memosens COL37E Agiler optischer Sauerstoffsensor für die Labor- und Stichprobenmessungen im Feld Digital mit Memosens 2.0 Technologie...
-
Seite 3: Inhaltsverzeichnis
Memosens COL37E Inhaltsverzeichnis Inhaltsverzeichnis Hinweise zum Dokument ..4 Warnhinweise ..... . . 4 Verwendete Symbole ....4 Dokumentation . -
Seite 4: Hinweise Zum Dokument
Hinweise zum Dokument Memosens COL37E Hinweise zum Dokument Warnhinweise Struktur des Hinweises Bedeutung Dieser Hinweis macht Sie auf eine gefährliche Situation aufmerksam. GEFAHR Wenn Sie die gefährliche Situation nicht vermeiden, wird dies zum Tod oder Ursache (/Folgen) zu schweren Verletzungen führen. -
Seite 5: Symbole Auf Dem Gerät
Bedingungen an den Hersteller zurückgeben. Dokumentation In Ergänzung zu dieser Anleitung finden Sie auf den Produktseiten im Internet folgende Anleitungen: Technische Information Memosens COL37E, TI01678C Betriebsanleitung Liquiline Mobile CML18, BA02002C Betriebsanleitung Memobase Plus CYZ71D, BA00502C Grundlegende Sicherheitshinweise Anforderungen an das Personal •... -
Seite 6: Arbeitssicherheit
Grundlegende Sicherheitshinweise Memosens COL37E HINWEIS Halogenhaltige Lösungsmittel, Ketone und Toluol Halogenhaltige Lösungsmittel (Dichlormethan, Chloroform), Ketone (beispielsweise Aceton, Pentanon) und Toluol wirken querempfindlich und führen zu Minderbefunden oder schlimmstenfalls zum Totalausfall des Sensors! ‣ Sensor nur in halogen-, keton- und toluolfreien Medien verwenden. -
Seite 7: Warenannahme Und Produkt
Memosens COL37E Warenannahme und Produktidentifizierung Warenannahme und Produktidentifizierung Warenannahme Auf unbeschädigte Verpackung achten. Beschädigungen an der Verpackung dem Lieferanten mitteilen. Beschädigte Verpackung bis zur Klärung aufbewahren. Auf unbeschädigten Inhalt achten. Beschädigungen am Lieferinhalt dem Lieferanten mitteilen. Beschädigte Ware bis zur Klärung aufbewahren. -
Seite 8: Herstelleradresse
Produktbild im Popup-Fenster anklicken. Ein neues Fenster (Device Viewer) öffnet sich. Darin finden Sie alle zu Ihrem Gerät gehörenden Informationen einschließlich der Produktdokumentation. 3.2.3 Herstelleradresse Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Lieferumfang Der Lieferumfang besteht aus: • 1 Sensor in der bestellten Ausführung •... -
Seite 9: Anschluss An Handmessgerät Via M12
Memosens COL37E Inbetriebnahme Anschluss an Handmessgerät via M12-Kabel A0041681 M12-Kabel an Handmessgerät anschließen. A0041680 Sensor in Memosens-Anschluss des M12-Kabels stecken und einrasten. Inbetriebnahme Kalibrierung und Justierung Der Sensor wird werksseitig kalibriert und justiert geliefert und ist somit sofort einsatzbereit. Endress+Hauser... -
Seite 10: Nullpunktkalibrierung
Inbetriebnahme Memosens COL37E Für Messung, Kalibrierung und Justierung des Sensors am Liquiline Mobile CML18 Betriebs- anleitung BA02002C auf der Produktseite beachten (www.endress.com/cml18). Empfohlenes Vorgehen nach einem Spotkappenwechsel Kalibrieren und justieren Sie den Sensor erst am Nullpunkt und anschließend in Anwe- senheit von Sauerstoff. -
Seite 11: Wartung
Memosens COL37E Wartung Temperaturausgleichszeit für den Sensor an Umgebungsluft von ca. 20 Minuten abwar- ten. Darauf achten, dass der Sensor in dieser Zeit keinem direkten Umwelteinfluss (Son- neneinstrahlung, Luftzug) ausgesetzt ist. Ist die Messwertanzeige am Messumformer stabil: Kalibrierung gemäß der Betriebsanleitung des Messumformers durchführen. Insbeson- dere auf die Software-Einstellungen zu den Stabilitätskriterien für die Kalibrierung und... -
Seite 12: Reparatur
Reparatur Memosens COL37E Reparatur Allgemeine Hinweise ‣ Ausschließlich die Ersatzteile von Endress+Hauser verwenden, um eine sichere und stabile Funktion zu gewährleisten. Ausführliche Informationen zu den Ersatzteilen erhältlich über: www.endress.com/device-viewer Rücksendung Im Fall einer Reparatur, Werkskalibrierung, falschen Lieferung oder Bestellung muss das Pro- dukt zurückgesendet werden. -
Seite 13: Zubehör
Memosens COL37E Zubehör Zubehör Nachfolgend finden Sie das wichtigste Zubehör zum Ausgabezeitpunkt dieser Dokumentation. ‣ Für Zubehör, das nicht hier aufgeführt ist, an Ihren Service oder Ihre Vertriebszentrale wenden. Gerätespezifisches Zubehör 8.1.1 Messkabel Memosens-Datenkabel CYK10 • Für digitale Sensoren mit Memosens-Technologie •... -
Seite 14: Technische Daten
Technische Daten Memosens COL37E 8.1.4 Wartungskit • Wartungskit für Memosens COL37E • Lieferumfang: • Spotkappe • O-Ring-Montagewerkzeug • Anleitung zur Wartung • Kalibrierflasche • O-Ringe • Zertifikat • Bestellinformationen: www.endress.com/col37e unter "Zubehör/Ersatzteile" Technische Daten Eingang 9.1.1 Messgrößen Gelöster Sauerstoff [mg/l, µg/l, ppm, ppb, %SAT oder hPa] Sauerstoff (gasförmig) [hPa oder %Vol]... -
Seite 15: Umgebung
Memosens COL37E Technische Daten 9.2.3 Messabweichung ±1 % oder ±8 µg/l (ppb)des gemessenen Werts (relevant ist der jeweils höhere Wert) Umgebung 9.3.1 Umgebungstemperaturbereich –5 ... +60 ˚C (23 ... 140 ˚F) 9.3.2 Lagerungstemperaturbereich -25 ... 50 °C (-13 ... 122 °F) bei 95% relativer Luftfeuchte, nicht kondensierend 9.3.3... -
Seite 16: Temperatursensor
Technische Daten Memosens COL37E Spotkappe Nichtrostender Stahl 1.4435 (AISI 316L) Spotschicht Silikon 9.5.3 Temperatursensor Pt1000 (Klasse A nach DIN IEC 60751) Endress+Hauser... - Seite 20 *71558157* 71558157 www.addresses.endress.com...
