Membranpumpe N820.18 CN / N840.18 CN
1 Schraube
2 Druckplatte
3 Kopfdeckel
4 Ventilplatten/
Dichtungen
5 Passstift
6 Zwischenplat-
te
7 Membrane
8 Passscheiben
Original-Betriebsanleitung, KNF 317428-338559 06/22
4. Lösen Sie die außenliegenden Kopfschrauben (4/Abb. 7).
Die beiden innenliegenden Kopfschrauben (1/Abb. 8)
bleiben dabei zunächst noch fest angezogen.
Pumpenkopf abmontieren
1
2
3
4
5
6
7
8

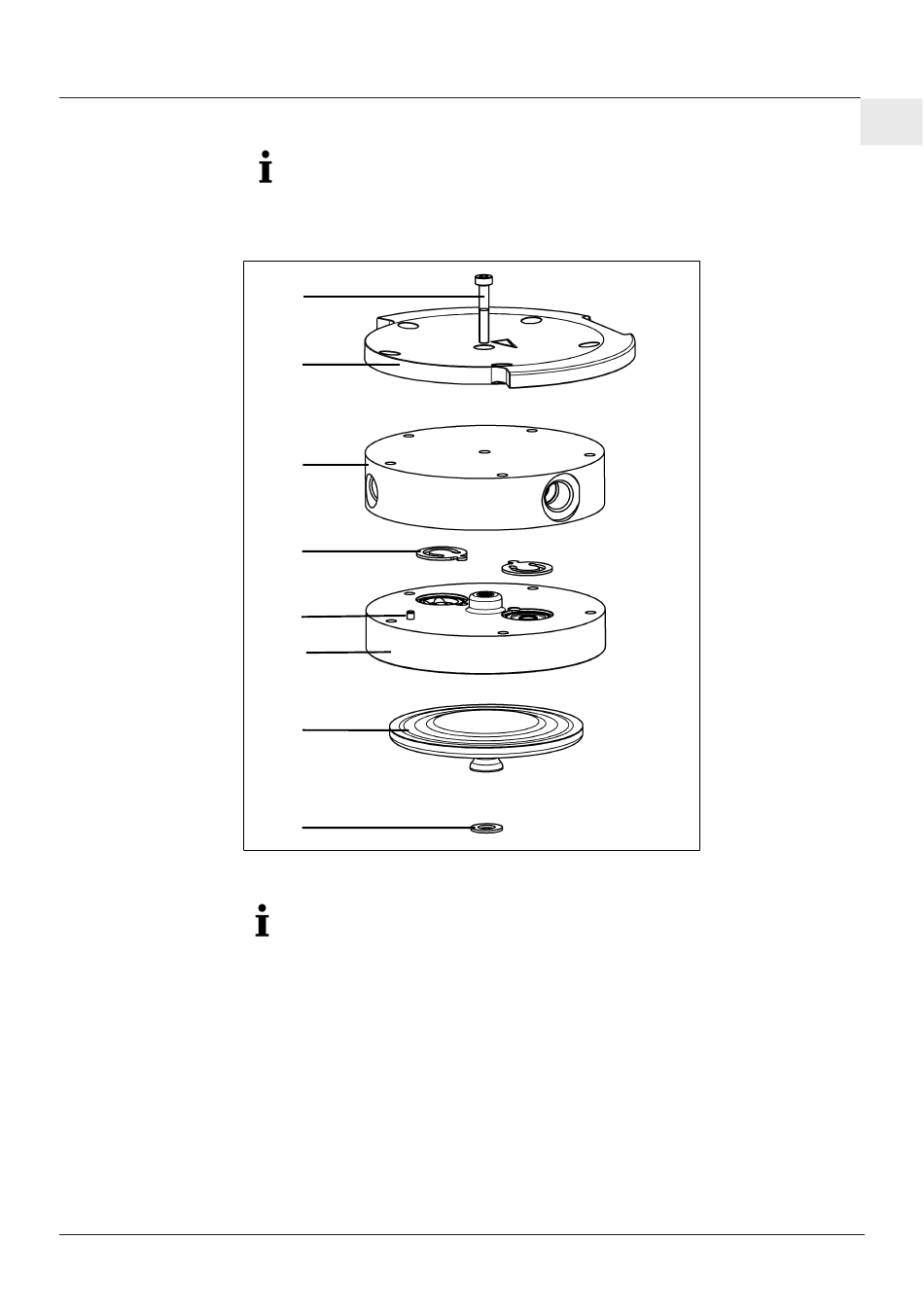

Abb.8: Pumpenkopf (dargestellte Pumpe N820)
Die folgenden Positionsnummern beziehen sich auf Abb.
8 falls nicht anders angegeben.
1. Markieren Sie Druckplatte (2), Kopfdeckel (3), Zwischen-
platte (6) mit einem durchgehenden Bleistiftstrich. Da-
durch wird verhindert, dass die Teile später falsch montiert
werden.
2. Lösen Sie die außenliegende Schrauben (4/Abb. 7) von
den Pumpenköpfen.
3. Nehmen Sie die Pumpenköpfe vorsichtig ab.
Instandhaltung
DE
35
