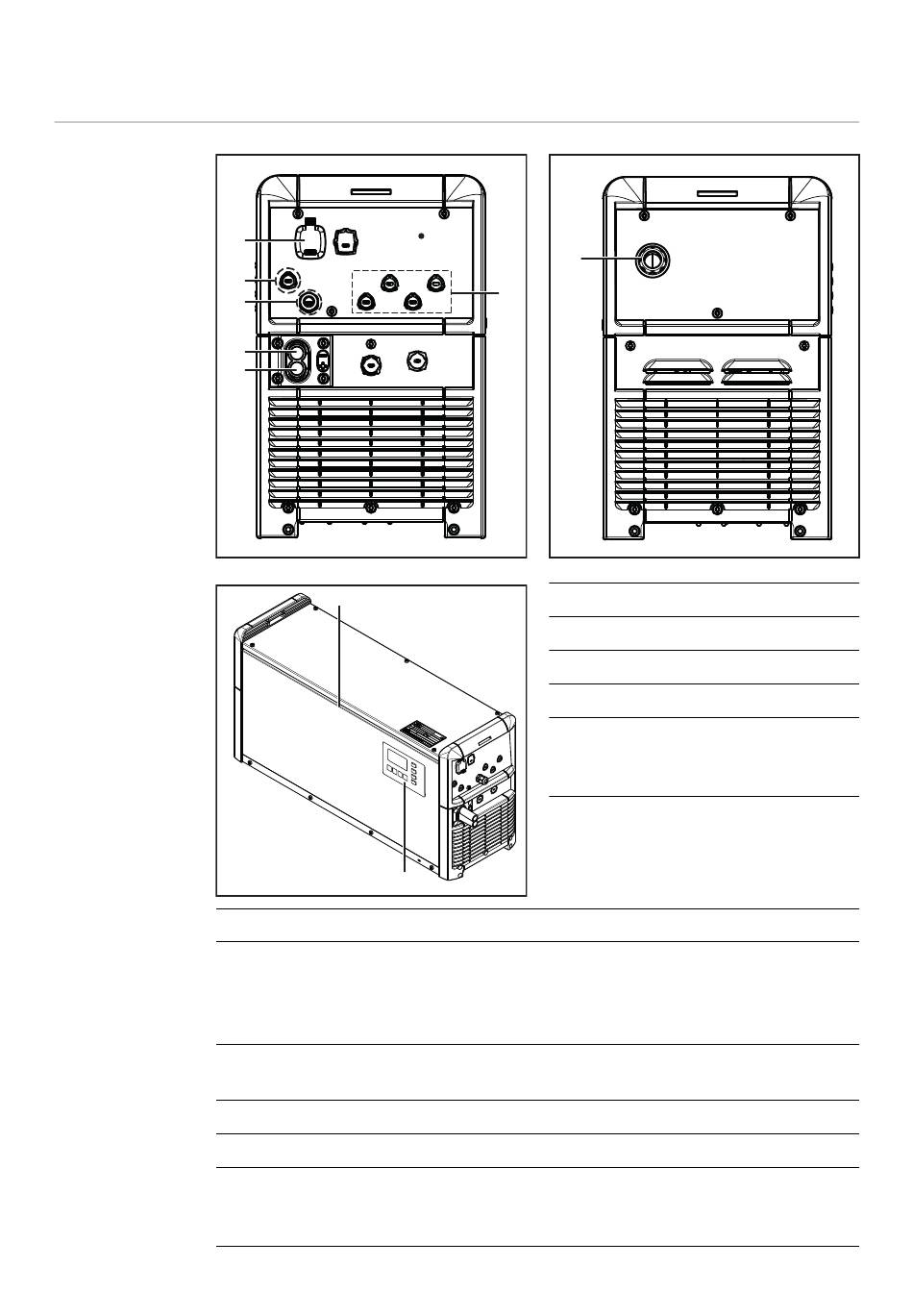

Bedienelemente und Anschlüsse
Bedienelemente
und Anschlüsse
(5)
(4)
(3)
(2)
(1)
Nr.
(5)
(6)
(7)
(8)
(9)
22
(9)
(8)
Funktion
USB-Anschluss
Der USB-Anschluss unterstützt ein Geräteupdate und das Protokollieren
der Ladeparameter während des Ladevorgangs per USB-Stick. Ein Versor-
gungsstrom von maximal 0,5 A ist verfügbar.
Positionen für Relais-gebundene Optionen
Detaillierte Informationen dazu befinden sich in dem Kapitel „Optionen".
Netzkabel
Bedienpanel
Option LED-Streifen
leuchtet je nach Ladestatus in den entsprechenden Farben, gemäß den in
Abschnitt „Bedienpanel" erklärten Anzeigen
(7)
(6)
Nr. Funktion
(1) (+) Ladeleitung
(2) (-) Ladeleitung
(3) CAN-Kabel
(4) Position für die Optionen Fern-
anzeige, Ladeampel 13 V und
Gateway Link
