Montage

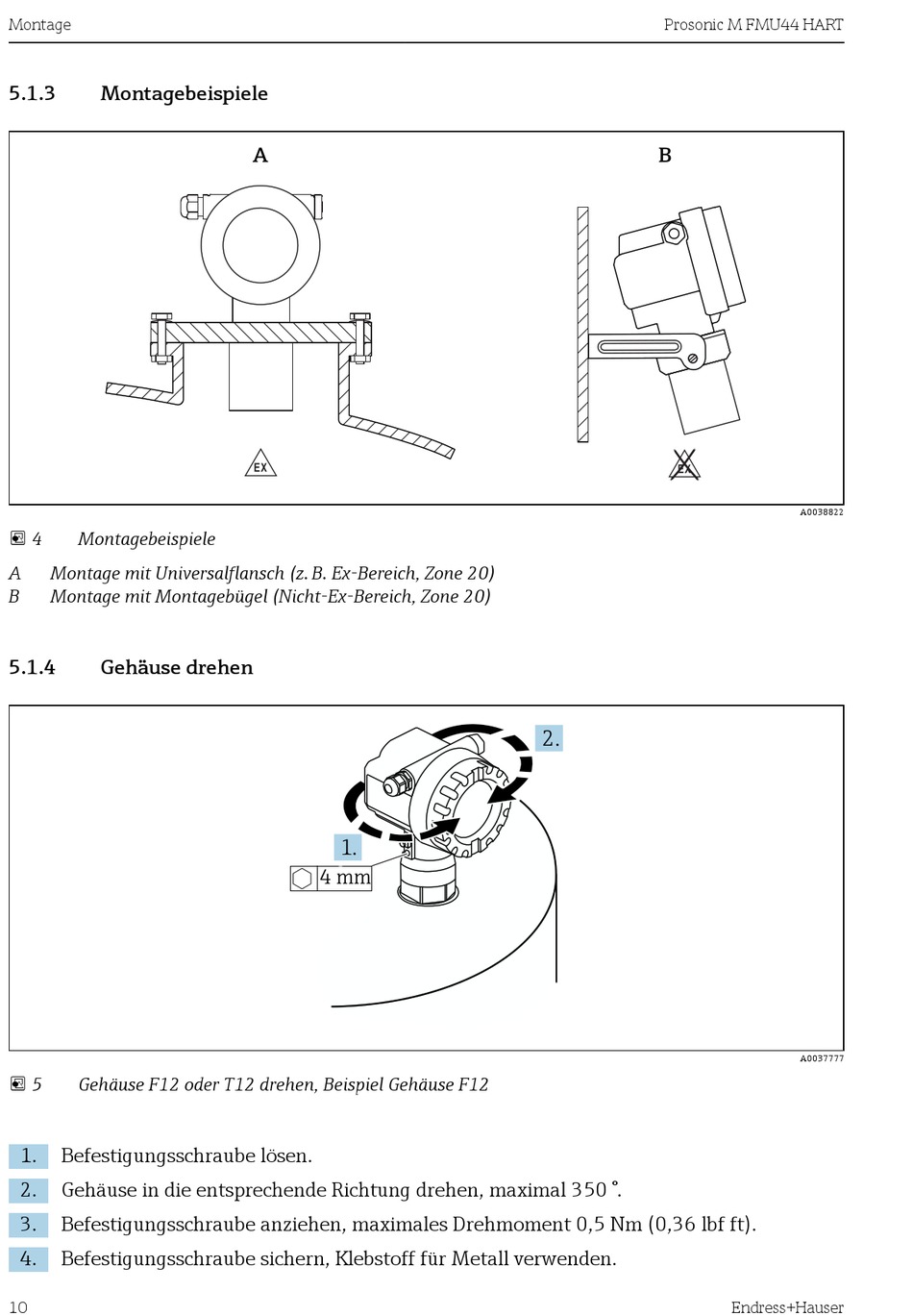

5.1.3 Montagebeispiele
 4 Montagebeispiele
A Montage mit Universalflansch (z. B. Ex-Bereich, Zone 20)
B Montage mit Montagebügel (Nicht-Ex-Bereich, Zone 20)
5.1.4 Gehäuse drehen
 5 Gehäuse F12 oder T12 drehen, Beispiel Gehäuse F12
1. Befestigungsschraube lösen.
2. Gehäuse in die entsprechende Richtung drehen, maximal 350 °.
3. Befestigungsschraube anziehen, maximales Drehmoment 0,5 Nm (0,36 lbf ft).
4. Befestigungsschraube sichern, Klebstoff für Metall verwenden.
10
A
-
1.
4 mm
Prosonic M FMU44 HART
B
.
2.
A0038822
A0037777
