VORSICHT! Betrieb mit Schutzstopfen!
Das Betreiben der Axialkolbeneinheit mit Schutzstopfen kann zu Verletzungen oder
zur Beschädigung der Axialkolbeneinheit führen.
▶ Entfernen Sie vor der Inbetriebnahme alle Schutzstopfen und ersetzen Sie diese
durch geeignete druckfeste, metallische Verschlussschrauben oder schließen
Sie die entsprechenden Leitungen an.
2. Entfernen Sie den Transportschutz.
Die Axialkolbeneinheit wird mit Schutzabdeckungen (1), (3) und
Schutzstopfen (2) geliefert. Diese sind nicht druckfest, daher müssen sie
vor dem Anschließen entfernt werden. Benützen Sie hierfür geeignetes
Werkzeug, um Beschädigungen der Dicht- und Funktionsflächen zu verhindern.
Wenn Dicht- oder Funktionsflächen beschädigt sind, wenden Sie sich an
Ihren zuständigen Bosch Rexroth-Service oder die Service-Abteilung des
Herstellerwerks der Axialkolbeneinheit.

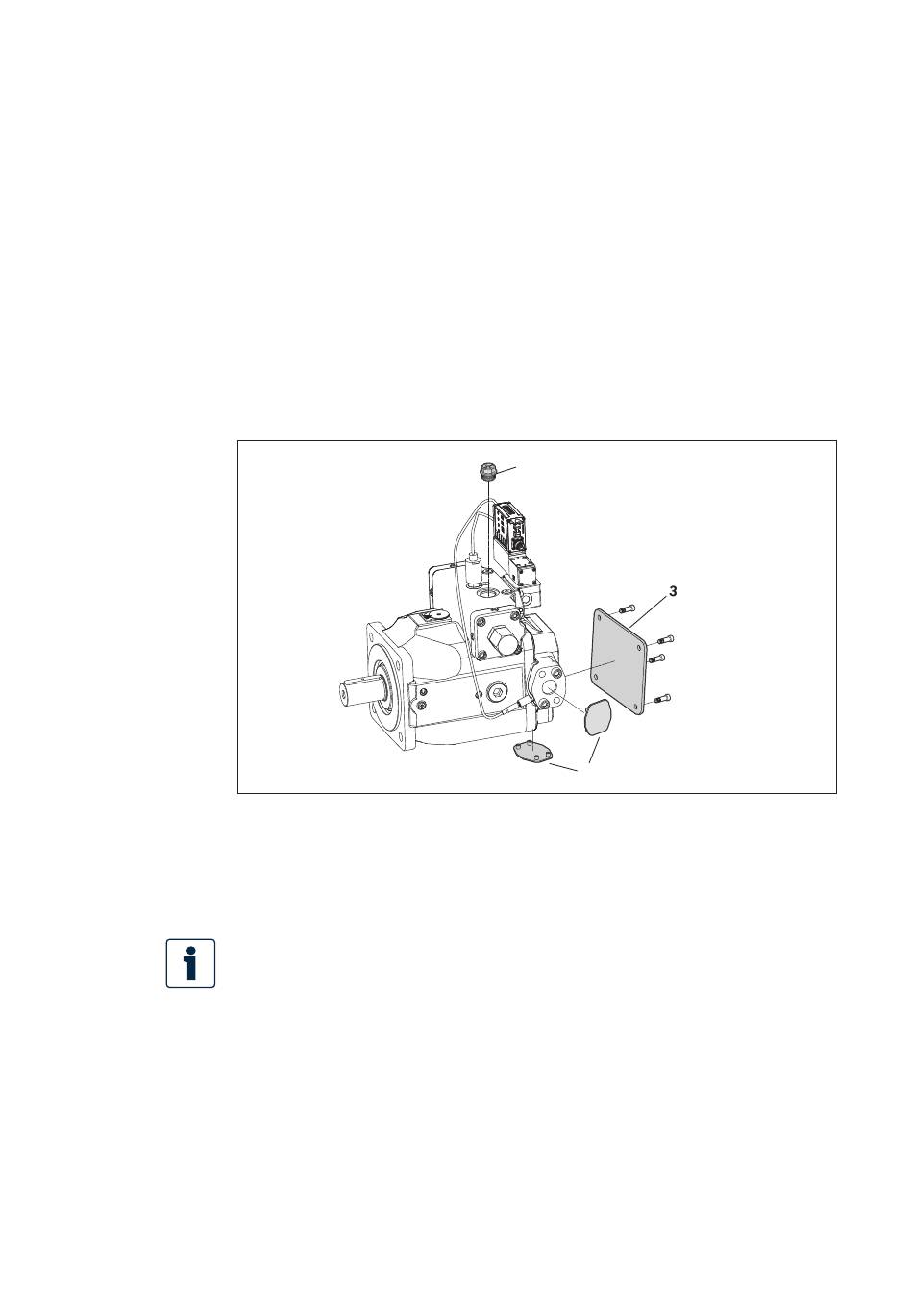

Abb. 17: Transportschutz entfernen Beispiel A4VSO mit HS5E - Regelsystem
1 Schutzabdeckung
2 Schutzstopfen
Anschlüsse, die zum Anschluss von Leitungen vorgesehen sind, sind mit
Schutzstopfen bzw. Verschlussschrauben versehen, die als Transportschutz
dienen. Alle für die Funktion erforderlichen Anschlüsse müssen angeschlossen
werden (siehe Tabelle 13 „Anschlüsse A4... Baureihe 1x und 30" auf
Seite 56). Bei Nichtbeachtung können Funktionsstörungen oder Schäden
auftreten. Wird ein Anschluss nicht angeschlossen, muss dieser mit einer
Verschlussschraube verschlossen werden, da die Schutzstopfen nicht druckfest
sind.
3. Bei Ausführung mit Durchtrieb montieren Sie die Zusatzpumpe gemäß der
Anleitung des Pumpenherstellers.
2
1
3 Bei Ausführung mit Durchtrieb
metallische Schutzabdeckung inclusive
Befestigungsschrauben
