46/112
A4... mit HS5E(V)(L) Regelsystem Baureihe 1x und 30 | Montage
Bosch Rexroth AG, RD 92076-01-B/2022-04-22
▶ Vermeiden Sie ein Rückschlagventil in der Leckageleitung.
Ausnahme: Übertankeinbau, Triebwelle nach oben.
Mit einem Rückschlagventil in der Leckageleitung (Öffnungsdruck 0.5 bar) kann
eine Entleerung über die Leckageleitung verhindert werden. Beachten Sie die
korrekte Durchflussrichtung.
▶ Um günstige Geräuschwerte zu erzielen, koppeln Sie alle Verbindungsleitungen
über elastische Elemente von allen schwingungsfähigen Bauteilen (z. B. Tank)
ab.
▶ Stellen Sie sicher, dass die Saug-, Leckage- und Rücklaufleitungen in jedem
Betriebszustand unterhalb des minimalen Flüssigkeitsniveaus in den Tank
münden. Damit verhindern Sie die Ansaugung von Luft und vermeiden die
Bildung von Schaum.
▶ Stellen Sie sicher, dass für die Axialkolbenpumpe in allen Einbaupositionen
und Einbaulagen im Betrieb und bei Kaltstart ein minimaler Saugdruck von
0.8 bar absolut (ohne Ladepumpe) bzw. 0.7 bar absolut (mit Ladepumpe) am
Anschluss S vorliegt, siehe Abb. 13. Weitere Druckwerte siehe Datenblatt.
1 2
0
3
1

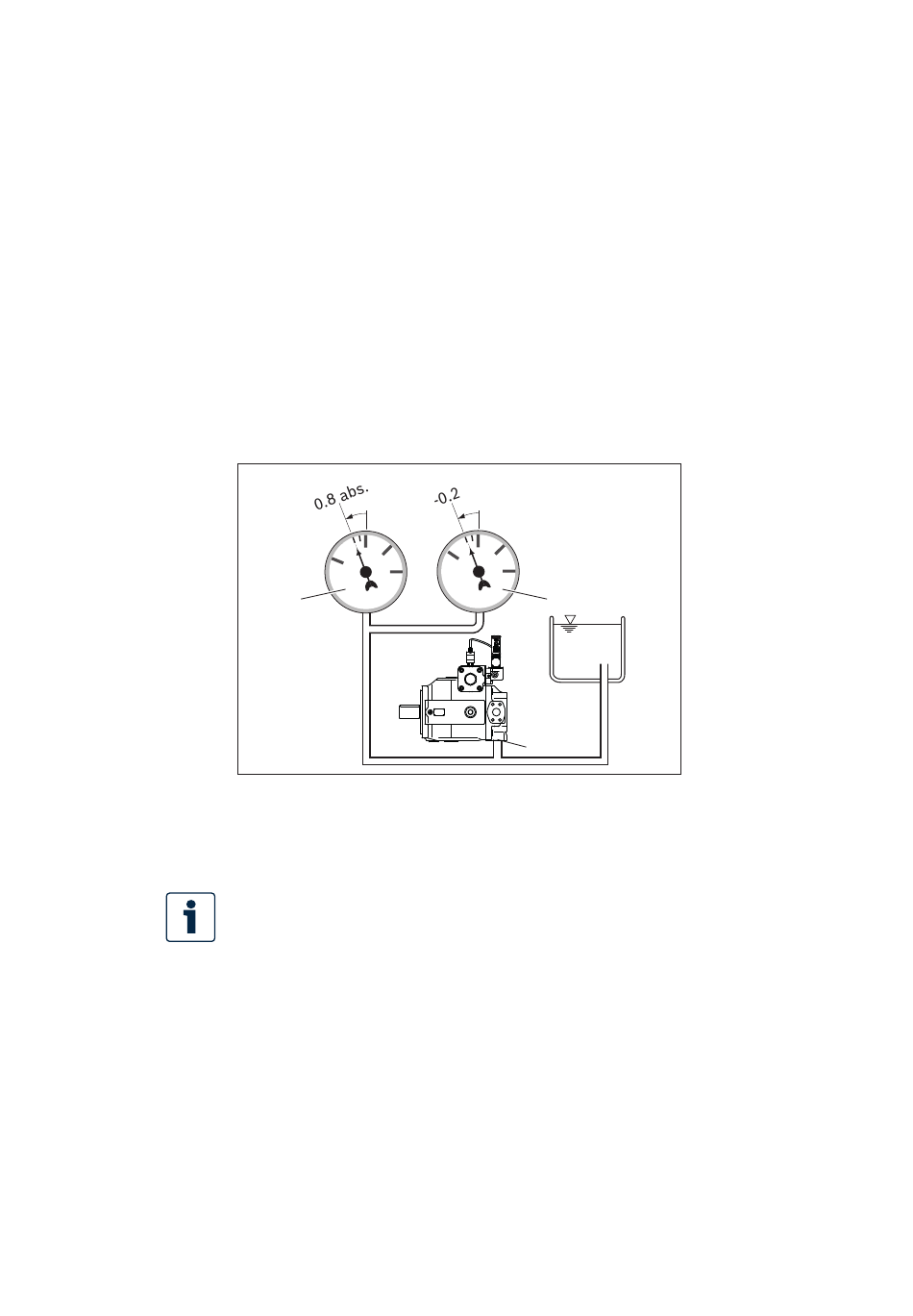

Abb. 13: Saugdruck
1 Absolut-Druckmanometer
2 Standard-Druckmanometer (relativ)
Die Ansaugbedingungen verbessern sich bei Untertankeinbau
▶ Achten Sie unbedingt auf eine staub- und fremdstofffreie Arbeitsumgebung am
Montageort. Die Axialkolbeneinheit muss schmutzfrei eingebaut werden. Eine
Verunreinigung der Druckflüssigkeit kann die Funktion und Lebensdauer der
Axialkolbeneinheit erheblich beeinträchtigen.
▶ Verwenden Sie zur Reinigung nichtfasernde Putzlappen.
▶ Verwenden Sie für die Beseitigung von Schmiermitteln und anderen
starken Verschmutzungen geeignete milde Reinigungsmittel. Es darf kein
Reinigungsmittel in die Hydraulikanlage eindringen.
0
1
-1
2
2
Einschraubloch M22
M10 (x1.5)
M16 (x2)
M16 (x2)
M8 (x1.25)
M16 (x2)
M16 (x2)
S
