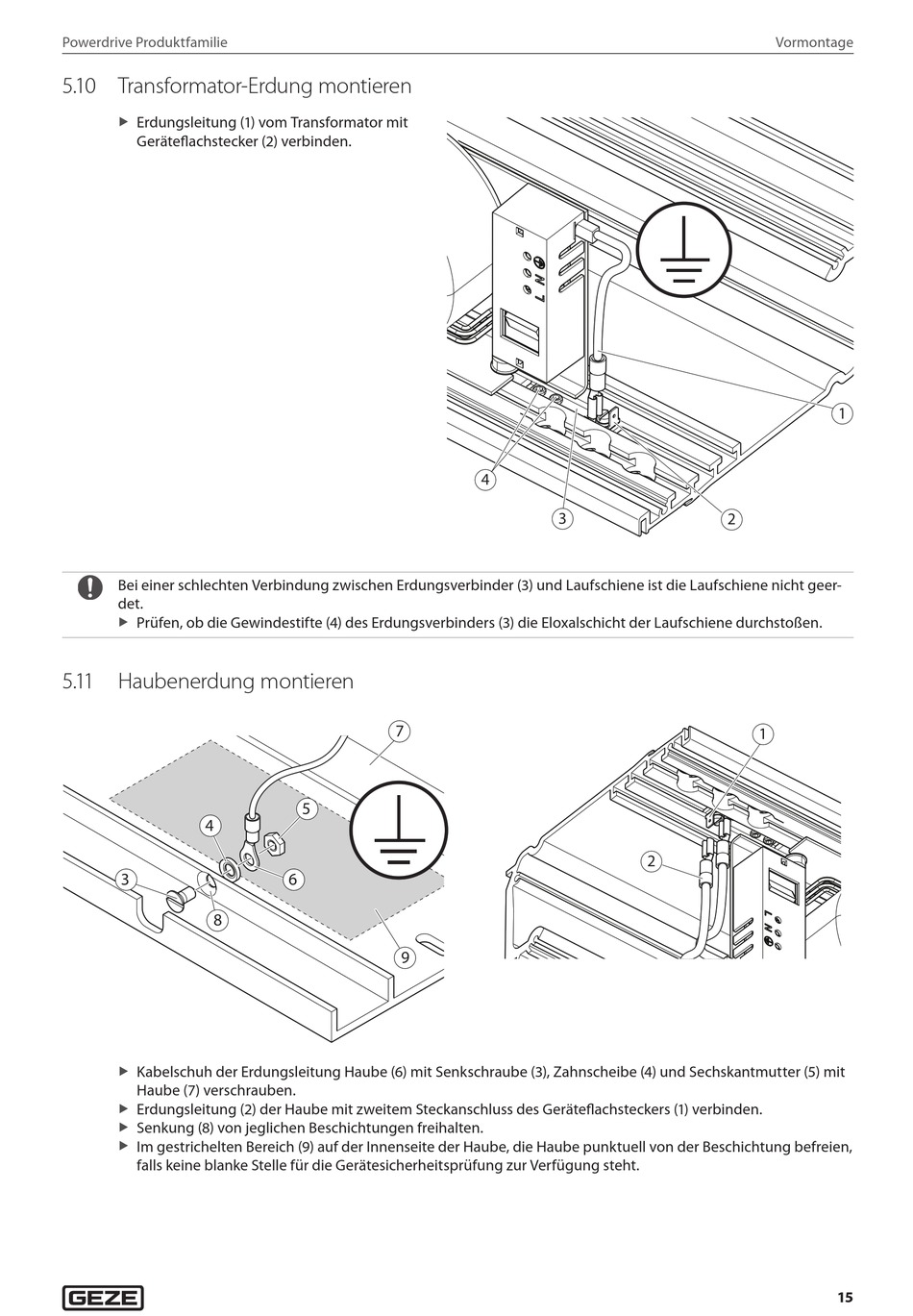

5. 1 0 Transformator-Erdung montieren

Erdungsleitung (1) vom Transformator mit
X
Geräteflachstecker (2) verbinden.
Bei einer schlechten Verbindung zwischen Erdungsverbinder (3) und Laufschiene ist die Laufschiene nicht geer-
det.
Prüfen, ob die Gewindestifte (4) des Erdungsverbinders (3) die Eloxalschicht der Laufschiene durchstoßen.
X

5. 1 1 Haubenerdung montieren

4
3
8
Kabelschuh der Erdungsleitung Haube (6) mit Senkschraube (3), Zahnscheibe (4) und Sechskantmutter (5) mit
X
Haube (7) verschrauben.
Erdungsleitung (2) der Haube mit zweitem Steckanschluss des Geräteflach steckers (1) verbinden.
X
Senkung (8) von jeglichen Beschichtungen freihalten.
X
Im gestrichelten Bereich (9) auf der Innenseite der Haube, die Haube punktuell von der Beschichtung befreien,
X
falls keine blanke Stelle für die Gerätesicherheitsprüfung zur Verfügung steht.
7
5
6
9
4
3
2
