Vormontage
5.5

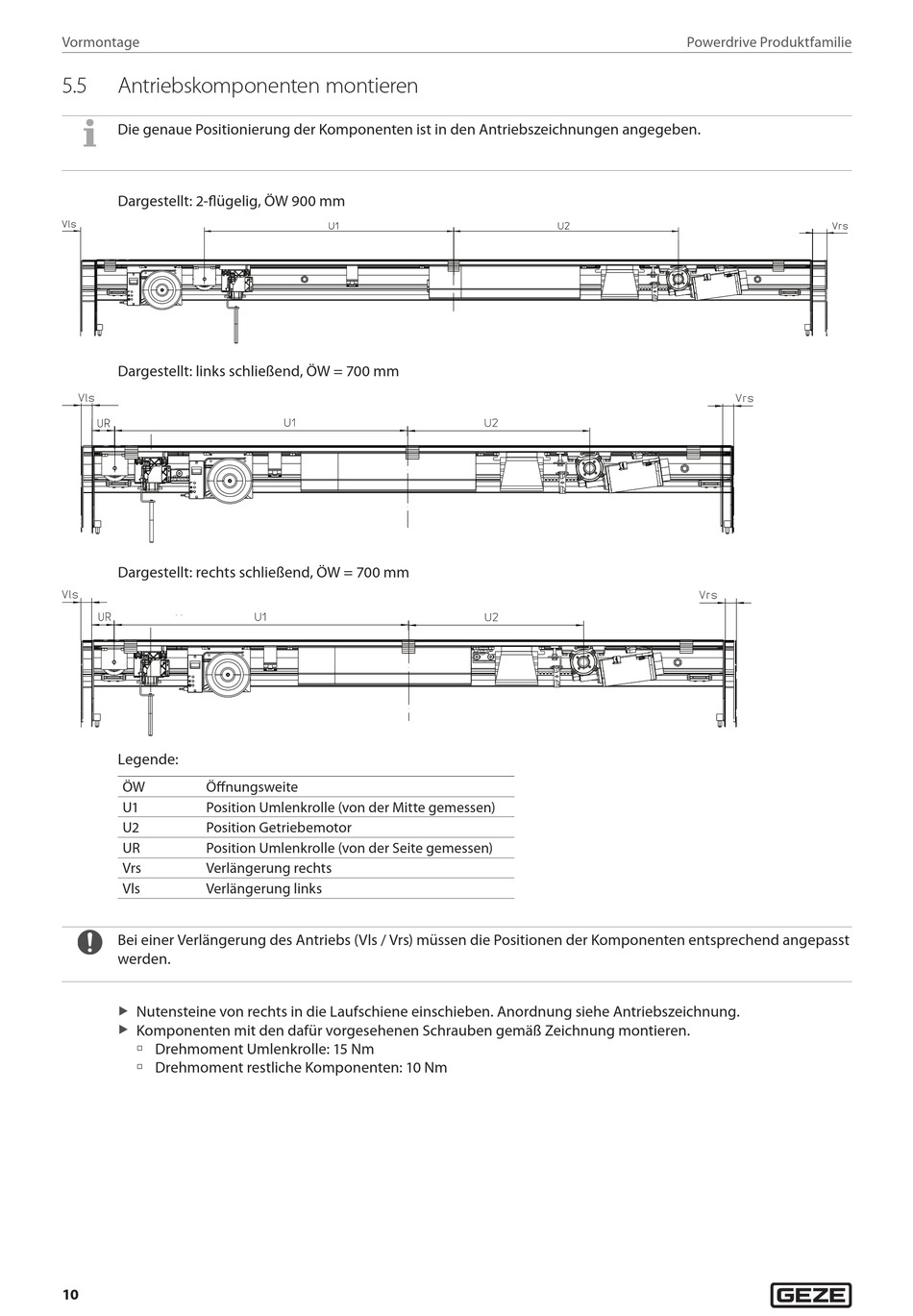

Antriebskomponenten montieren

Die genaue Positionierung der Komponenten ist in den Antriebszeichnungen angegeben.
Dargestellt: 2-flügelig, ÖW 900 mm
Dargestellt: links schließend, ÖW = 700 mm
Dargestellt: rechts schließend, ÖW = 700 mm
Legende:
ÖW Öffnungsweite
U1 Position Umlenkrolle (von der Mitte gemessen)
U2 Position Getriebemotor
UR Position Umlenkrolle (von der Seite gemessen)
Vrs Verlängerung rechts
Vls Verlängerung links
Bei einer Verlängerung des Antriebs (Vls / Vrs) müssen die Positionen der Komponenten entsprechend angepasst
werden.
Nutensteine von rechts in die Laufschiene einschieben. Anordnung siehe Antriebszeichnung.
X
Komponenten mit den dafür vorgesehenen Schrauben gemäß Zeichnung montieren.
X
à Drehmoment Umlenkrolle: 15 Nm
à Drehmoment restliche Komponenten: 10 Nm
10
Powerdrive Produktfamilie
