Vormontage

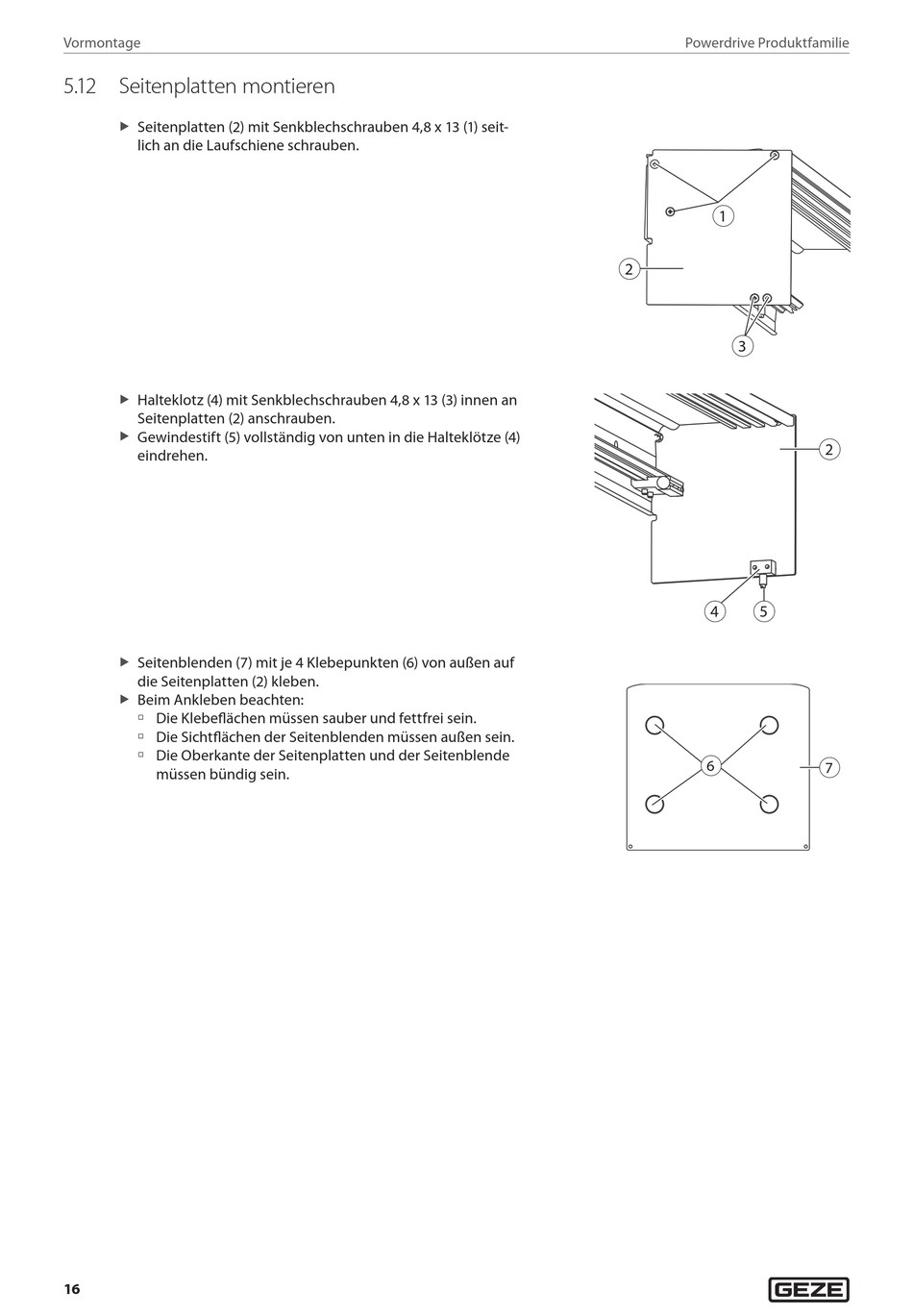

5. 1 2 Seitenplatten montieren

Seitenplatten (2) mit Senkblechschrauben 4,8 x 13 (1) seit-
X
lich an die Laufschiene schrauben.
Halteklotz (4) mit Senkblechschrauben 4,8 x 13 (3) innen an
X
Seitenplatten (2) anschrauben.
Gewindestift (5) vollständig von unten in die Halteklötze (4)
X
eindrehen.
Seitenblenden (7) mit je 4 Klebepunkten (6) von außen auf
X
die Seitenplatten (2) kleben.
Beim Ankleben beachten:
X
à Die Klebeflächen müssen sauber und fettfrei sein.
à Die Sichtflächen der Seitenblenden müssen außen sein.
à Die Oberkante der Seitenplatten und der Seitenblende
müssen bündig sein.
16
Powerdrive Produktfamilie
1
2
3
4 5
6
2
7
