Powerdrive Produktfamilie
4.4

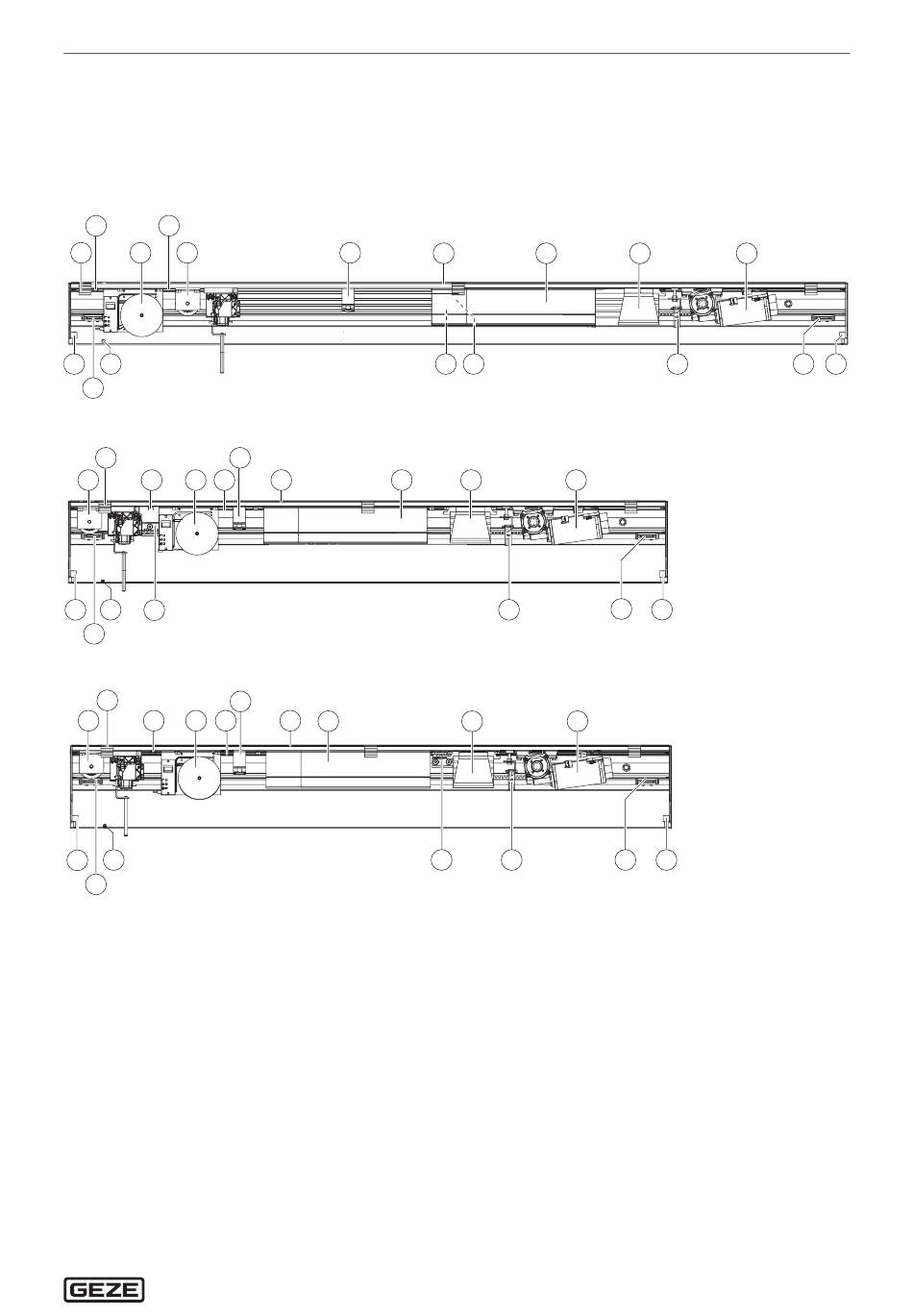

Komponenten und Baugruppen

Diese Abbildungen zeigen die Ausstattung eines Standard-Antriebs in 2-flügeliger und 1-flügeliger Ausführung,
links und rechts schließend.
Je nach Ausstattung oder Ausführung des Antriebs kann der Aufbau der Baugruppen abweichen. Genaue Anga-
ben zur Positionierung der einzelnen Komponenten sind in der Antriebszeichnung zu finden.
2-flügelig
2 4
1 3 5
11 15
12
1-flügelig, links schließend
1 6
5 2 3 4
11 15
14
12
1-flügelig, rechts schließend
1
6
5 2 3 4
15
11
12
4.5 Stückliste VP-Kit
1 Haubenhalter
2 Erdung Transformator
3 Transformator
4 Transformator-Kabel
5 Umlenkrolle
6 Kabelhalter
7 Laufschiene
8 Steuerung
6 7
14
7 8
7 8
14
9 Akku
10 Getriebemotor
11 Haubensicherung
12 Anschlagpuffer
13 Lüfter (Option)
14 Mitnehmer
15 Haubenerdung
8 9
14
9 10
12
13
9 10
13 12
-
Div. Klarsichtfolienaufkleber
-
Zubehör Befestigung Antriebs-
komponenten
-
Zubehör Kabelbefestigung
-
Montageanleitung
-
Benutzerhandbuch
-
Anschlussplan
-
Prüfbuch
-
Sicherheitsanalyse
-
EG-Einbau-Konformitätserklärung
-
Heft Prüfbescheinigung
-
Baumusterprüfzeichen
-
Antriebszeichnung
-
Rollenwagen
Überblick
10
13 12
11
11
11
7
