5.5
Sensor in Armatur einbauen
5.5.1
Desinfektionssensor
Bei Verwendung mehrerer Module den Sensor Memosens CCS58D in das erste Modul
nach dem Einlassmodul für bestmögliche Strömungsbedingungen einbauen.
Beim Einbau beachten:
‣
Die Mindestanströmung des Sensors und den Mindestvolumenstrom der Armatur
(5 l/h bzw. 30 l/h) sicherstellen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der
dadurch erzeugte Gegendruck auf den Sensor höchstens 1 bar relativ (14,5 psi relativ)
(2 bar abs. (29 psi abs.)), betragen und muss konstant bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer
Pumpe, vermeiden.
‣
Zur Vermeidung von Ablagerungen stark belastetes Wasser zusätzlich filtrieren.
Sensor mit Adapter bestücken
Der erforderliche Adapter (Klemmring, Druckring und O-Ring) ist als montiertes Zubehör
zum Sensor oder als separates Zubehör bestellbar .
‣
Erst den Klemmring, dann den Druckring, dann den O-Ring von der Membrankappe
Richtung Sensorkopf bis in die untere Nut aufschieben.
Sensor in Armatur einbauen
1. Im Auslieferungszustand ist eine Überwurfmutter auf die Armatur aufgeschraubt:
Überwurfmutter von der Armatur abschrauben.
2. Im Auslieferungszustand ist ein Blindstopfen in die Armatur gesteckt: Blindstopfen
und O-Ring (1) aus der Armatur entfernen.
3. Sensor mit Adapter für Flowfit CYA27 in die Öffnung der Armatur schieben.
4. Überwurfmutter auf die Armatur auf Block schrauben.

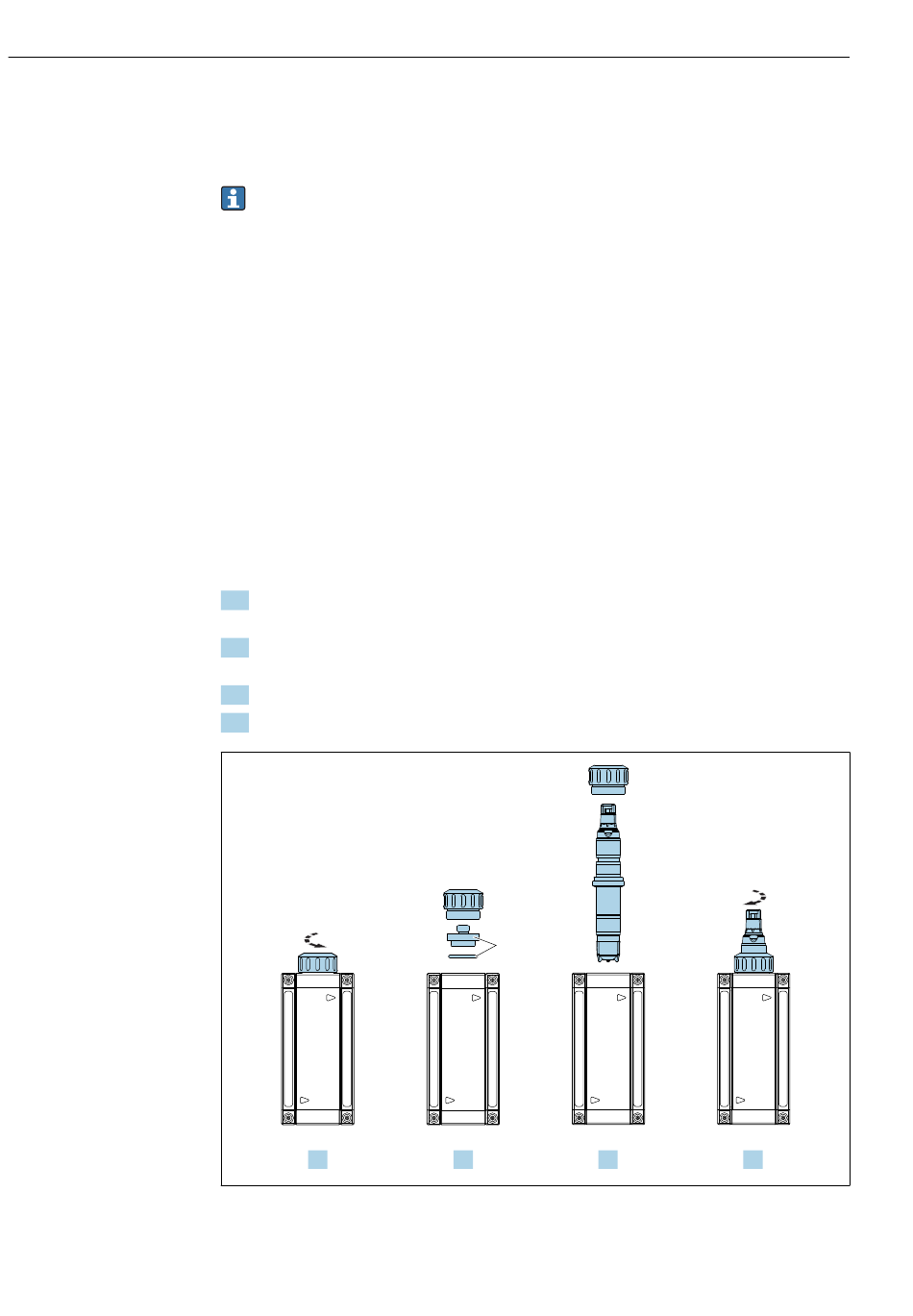

1.
1
Blindstopfen und O-Ring
1
2.
3.
Flowfit CYA27
4.
A0043536
