Montage
32

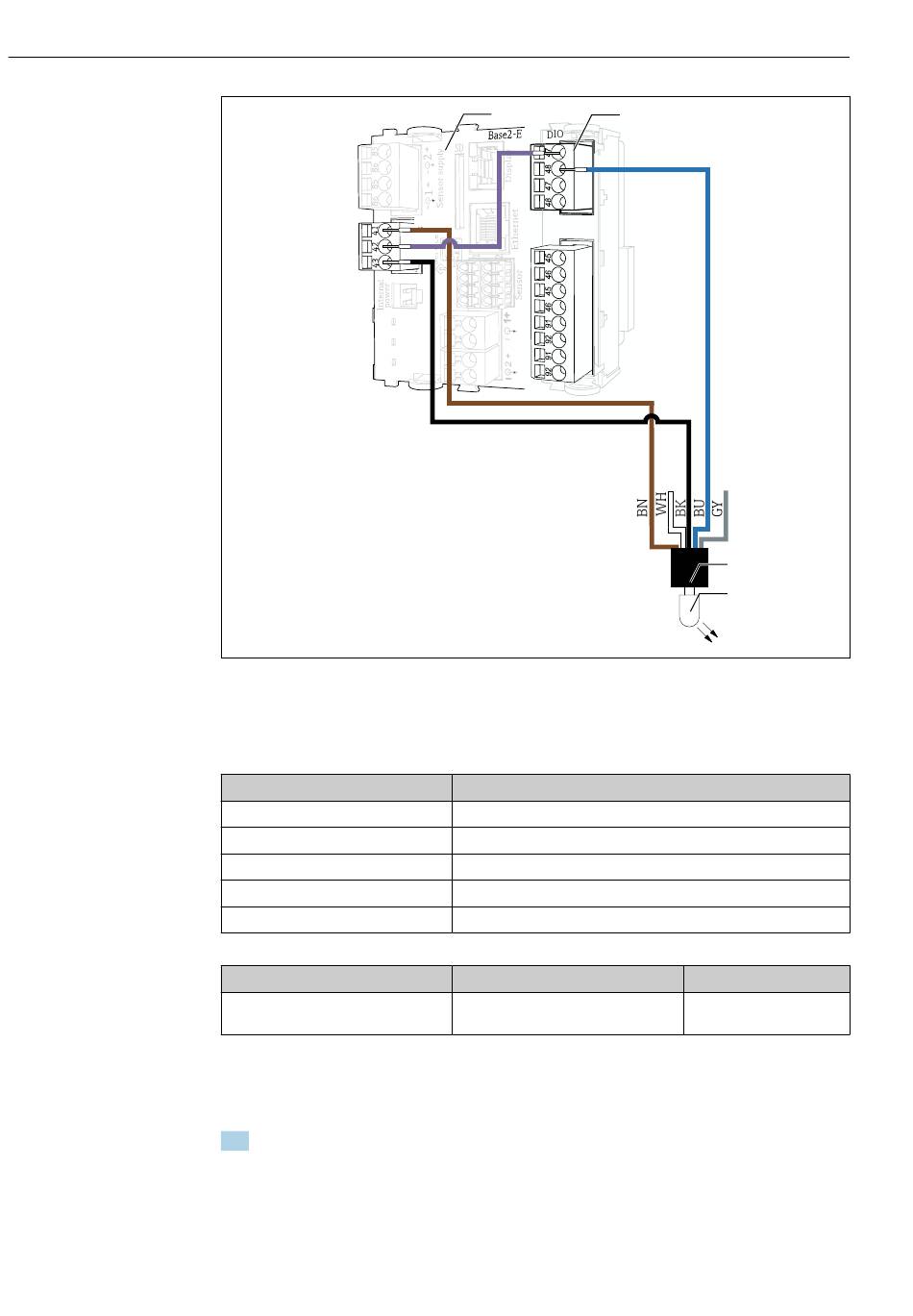

1 Modul BASE-E oder BASE2-E
2 Modul DIO (im Lieferumfang des Messumformers CM44x enthalten oder separat bestellen)
3 Kabel Statusbeleuchtung
4 Statusbeleuchtung
Kabel Statusbeleuchtung
Braun (BN)
Weiß (WH)
Schwarz (BK)
Blau (BU)
Grau (GY)
Kabel
Verbindungskabel Violett (VT)
Einstellungen am CM44x
Verknüpftes Relais aktivieren
1. Option A, Alarmrelais
Menü/Setup/Ausgänge/Alarmrelais öffnen.
1
VT
BN
VT
BK
Anschluss
Modul BASE-2-E, Alarm, Klemme 41
nicht angeschlossen
Modul BASE-2-E, Alarm, Klemme 43
Modul DIO, Stromanschluss, Port 1, Klemme 48
nicht angeschlossen
Anschluss 1
Modul BASE-2-E, Alarm, Klemme 42
Flowfit CYA27
2
BU
3
4
Anschluss 2
Modul DIO, Stromanschluss,
Port 1, Klemme 47
Endress+Hauser
A0048025
