Montage
24
1
2
3
4
1

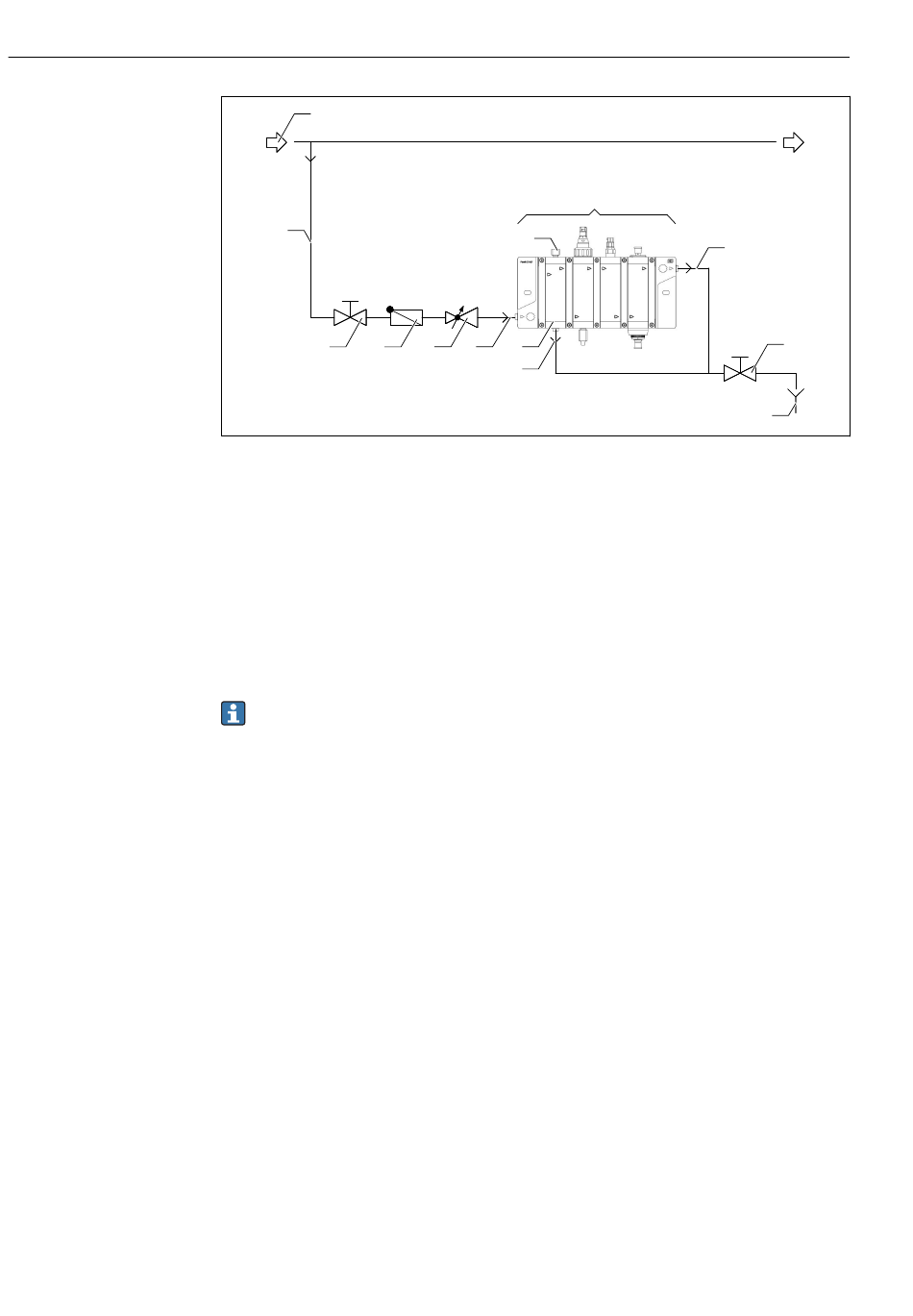

Hauptleitung
2
Stichleitung
3
Ventil (optional, nicht im Lieferumfang enthalten)
4
Rückschlagklappe (optional, nicht im Lieferumfang enthalten)
5
Druckminderer (optional, nicht im Lieferumfang enthalten)
6
Medieneingang der Armatur
7
Armatur mit Partikelabscheider-Modul
8
Partikelabscheider
9
Unterlauf des Partikelabscheiders für Medium mit abgetrennten Partikeln
10
Ablauf der Armatur
11
Ventil (optional, nicht im Lieferumfang enthalten)
12
Ablauf
13
Nadelventil im Oberlauf zur Einstellung des Durchflussvolumens
Bei der Inbetriebnahme der Armatur mit Partikelabscheider bitte die geänderte
Abfolge zur Öffnung der Ventile beachten → 43.
7
13
5
6
8
9
Flowfit CYA27
10
11
12
A0047952
