Montage
5.3
Sensor in Armatur einbauen
Der Desinfektionssensor CCS50D (membranbedeckt, ⌀25 mm) ist für den Einbau in die
Durchflussarmatur Flowfit CCA151 vorgesehen.
Beim Einbau beachten:
‣
Der Durchfluss muss mindestens 5 l/h (1.32 gal/hr) betragen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der
dadurch erzeugte Gegendruck auf den Sensor höchstens 1 bar (14,5 psi) betragen und
muss konstant bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer Pumpe,
vermeiden.
Armatur vorbereiten
1.
Im Auslieferungszustand ist eine Überwurfmutter auf die Armatur aufgeschraubt: Über-
wurfmutter von der Armatur abschrauben.
6

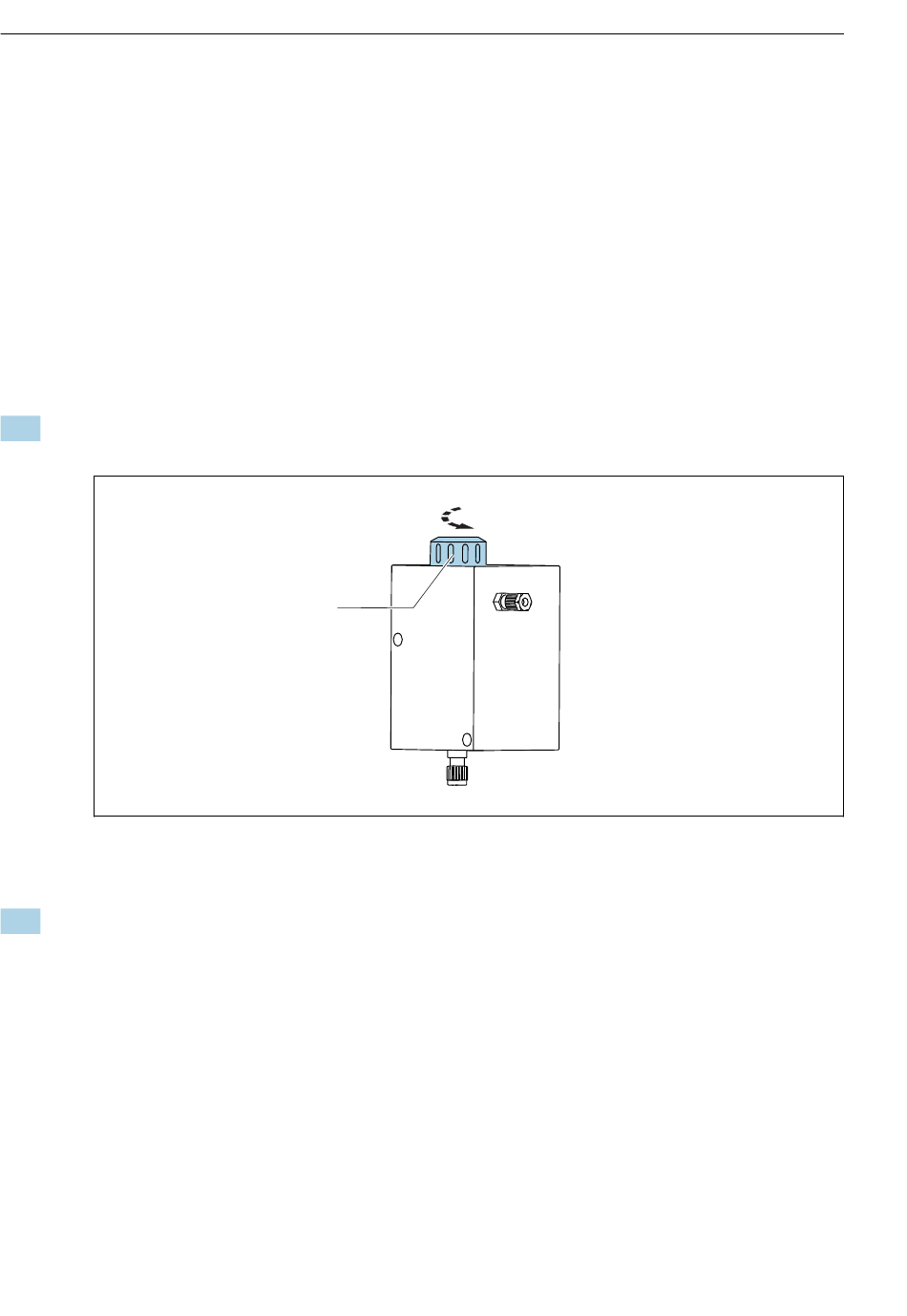

Durchflussarmatur Flowfit CCA151
1
Überwurfmutter
2.
Im Auslieferungszustand ist ein Blindstopfen in die Armatur gesteckt: Blindstopfen aus
der Armatur entfernen.
18
1
Flowfit CCA151
A0034262
