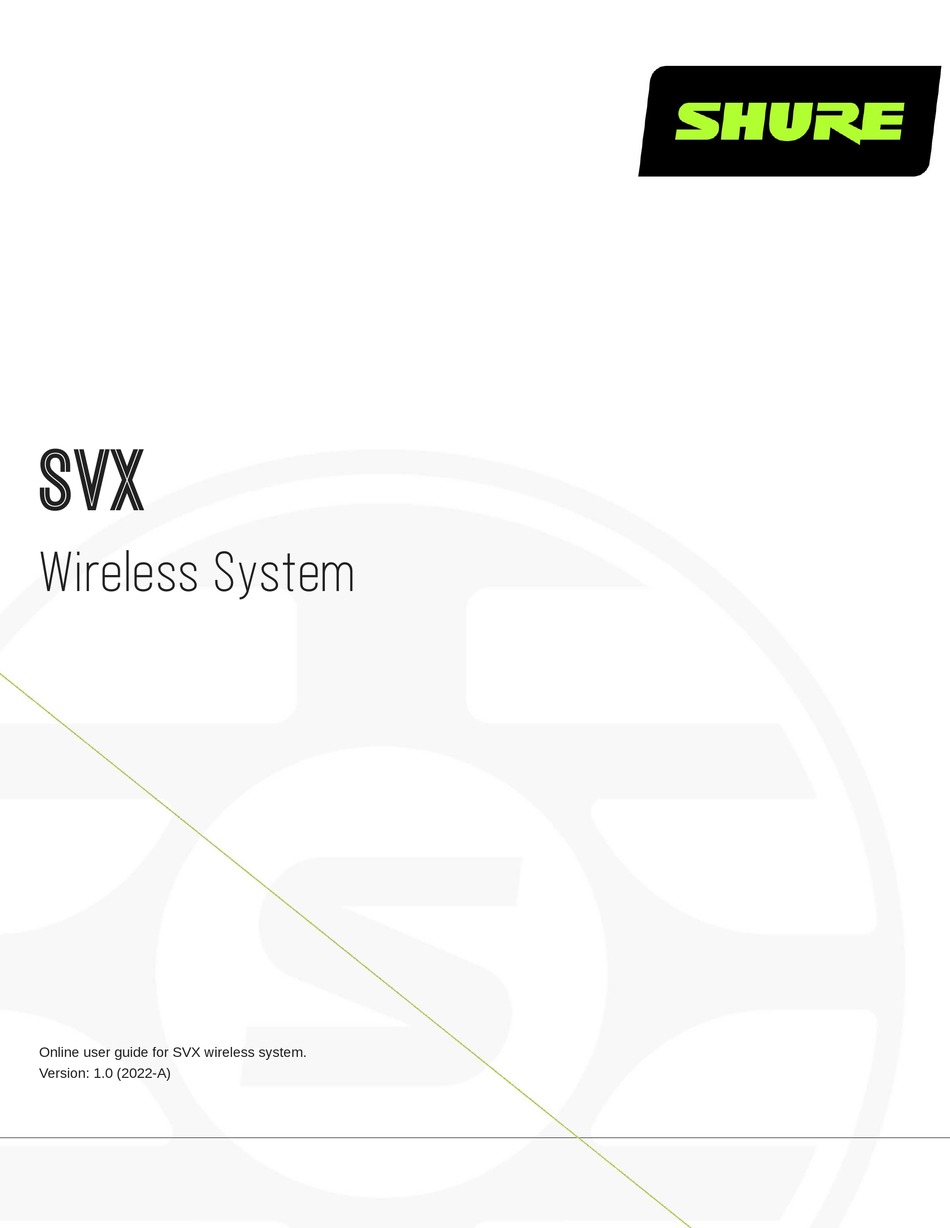

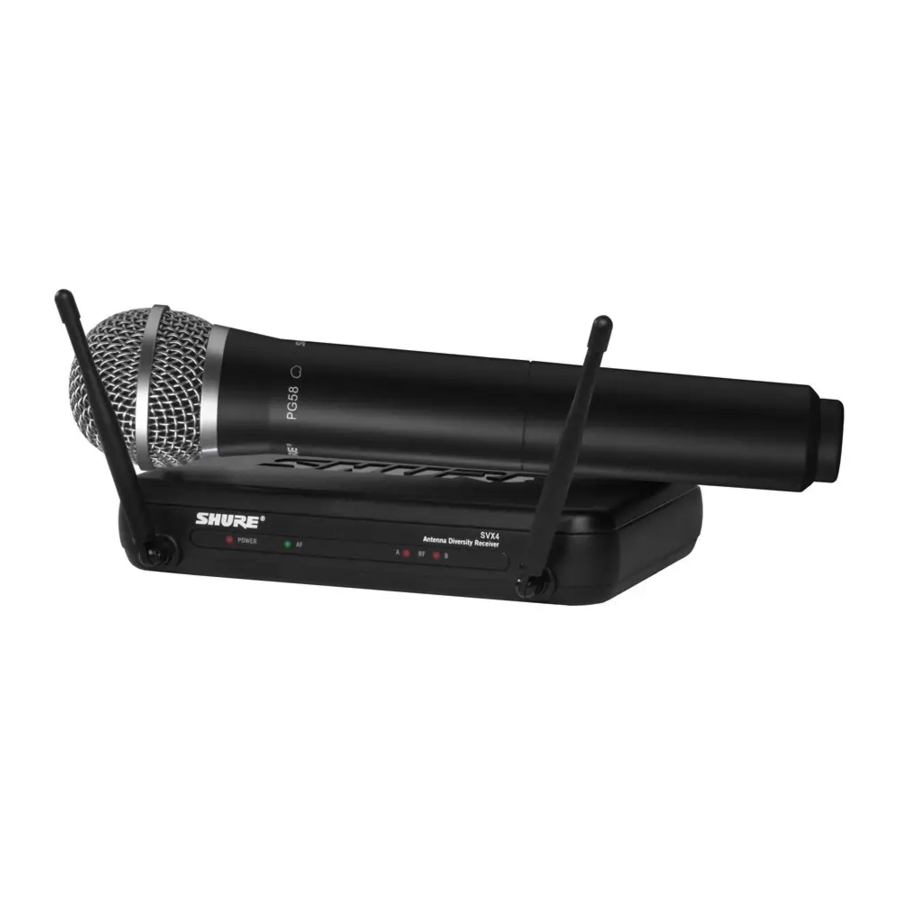

- Seite 1 Wireless System Online user guide for SVX wireless system. Version: 1.0 (2022-A)
-
Seite 2: Inhaltsverzeichnis
Shure Incorporated Table of Contents Squelch SVX Wireless System Anzeige „Batterie schwach“ Farb-ID-Ringe SICHERHEITSVORKEHRUNGEN Erzielung guter Tonqualität Schnelles Einrichten Korrekte Mikrofonplatzierung Shure SVX Wireless Tragen des Kopfbügelmikrofons Tragen des Taschensenders Empfänger Sender Hinweise zum Verbessern der Systemleistung bei Draht lossystemen System Components Störungssuche... -
Seite 3: Svx Wireless System
Shure Incorporated Wireless System SICHERHEITSVORKEHRUNGEN Die möglichen Folgen des fehlerhaften Gebrauchs, die durch eines der beiden Symbole - „ACHTUNG“ und „VORSICHT“ - markiert sind, hängen von der Unmittelbarkeit der bevorstehenden Gefahr und des Schweregrads der Beschädigung ab. ACHTUNG: Die Nichtbeachtung dieser Achtung-Hinweise kann schwere oder tödliche Verletzungen infol- ge des fehlerhaften Gebrauchs verursachen. -
Seite 4: Schnelles Einrichten
Congratulations on purchasing your SVX Wireless system from Shure. Shure professional audio products deliver legendary sound quality, stage-proven durability and hassle-free setup. The SVX Wireless System comes with your choice of lavalier, handheld, or headset microphone making it an ideal choice for presentation, karaoke performance, aerobics/fitness instruction or other applications where the freedom of wireless is desired. -
Seite 5: Empfänger
Shure Incorporated Empfänger KCX4 KCX88 ① Power-LED-Leuchte ② Audio-Frequenz-LED-Leuchte ③ Radio-Frequency-Diversity-Leuchten ④ Symmetrischer Ausgang (XLR-Anschluss) ⑤ Unsymmetrischer Ausgang (6,35-mm-Anschluss) ⑥ Audio-Ausgangspegel-Schalter (Line/Mikrofon) ⑦ Kanalwahl-Drehschalter ⑧ Squelch-Drehschalter ⑨ Netzteil-Anschluss ⑩ Antennen Sender ① An/Aus-Taste (Power) 5/14... -
Seite 6: System Components
⑦ Mikrofoneingang (CVL-Lavalier- oder PGA31-Kopfbügelmikrofon) ⑧ Funkfrequenz-Pegelschalter ⑨ Antenne ⑩ Farb-ID-Ringe ⑪ Anti-Rollring ⑫ Power-LED-Leuchte System Components All Systems • SVX Receiver • PS24 Power Supply • Channel Selector Tool • 2 AA batteries Handheld Transmitter • SVX2 Handheld Microphone Transmitter •... -
Seite 7: Anschluss An Ein Audiosystem
Shure Incorporated Zwei AA-Batterien in den Sender einsetzen. Zum Einschalten, die An/Aus-Taste zwei Sekunden lang gedrückt halten. Anschluss an ein Audiosystem Den symmetrischen XLR-Ausgang des Empfängers mit einem Mikrofon-/Line-Eingang verbinden. Den LINE MIC-Schalter ent- sprechend einstellen. Sollte kein XLR-Ausgang vorhanden sein, den unsymmetrischen 6,35-mm-Empfänger-Ausgang mit einem Line-Eingang ver- binden. -
Seite 8: Erzielung Guter Tonqualität
Shure Incorporated Erzielung guter Tonqualität Korrekte Mikrofonplatzierung • Das Mikrofon maximal 30 cm von der Tonquelle entfernt halten. Für einen wärmeren Klang mit stärkerer Basspräsenz das Mikrofon näher heranrücken. • Den Grill nicht mit der Hand verdecken. Tragen des Kopfbügelmikrofons •... -
Seite 9: Tragen Des Taschensenders
Shure Incorporated Tragen des Taschensenders • Den Sender am Gürtel oder an einer Tasche befestigen. • Für optimale Leistung muss der Gürtel an der Auflagefläche des Clips anliegen. Hinweise zum Verbessern der Systemleistung bei Draht- lossystemen Falls Funkstörungen oder Aussetzer der drahtlosen Übertragung auftreten, Folgendes versuchen: •... -
Seite 10: Optional Accessories
Dual Channel Rack Mount Kit WADRM Ersatzteile Kanalschlüssel 53A14226 Mikrofonklammer 95A14227 Netzteil PS24 Zur Unterstützung wenden Sie sich bitte an Ihren örtlichen Shure-Vertriebshändler Frequenzbereich Freq. band name Frequenzbereich ( MHz ) 698 bis 710 710 bis 726 726 bis 742 10/14... -
Seite 11: Warnhinweis Für Funkgeräte In Australien
Shure Incorporated Freq. band name Frequenzbereich ( MHz ) 742 bis 758 758 bis 774 774 bis 787 794 bis 806 806 bis 810 925 bis 937.5 925 bis 932 558 bis 570 HINWEIS: Diese Funkausrüstung ist zum Gebrauch bei professionellen Musikveranstaltungen und ähnlichen Anwendungen vorgesehen. Dieses Gerät kann möglicherweise auf einigen Funkfrequenzen arbeiten, die in Ihrem Gebiet nicht zugelassen sind. -
Seite 12: Technische Daten
Shure Incorporated Technische Daten Reichweite Hinweis: Die tatsächliche Reichweite hängt von der HF-Signalabsorption, -reflexion und -interferenz ab. Hochleistungsmodus HI 75 m (250 ft) (Sichtlinie) Niedrigleistungsmodus LO 18 m (60 ft) (Sichtlinie) Frequenzgang 50–15000 Hz (Hinweis: Vom Mikrofontyp abhängig) Modulation Frequenzmodulation, bei ±48 kHz Hub, 1 kHz Modulation Gesamtklirrfaktor <0,5%... - Seite 13 Shure Incorporated Gesamtabmessungen 108 mm x 64 mm x 19 mm (H x B x T) Gewicht 90 g (ohne Batterien) Gehäuse Geformtes ABS-Gehäuse Versorgungsspannungen 2 Alkali-LR6-Mignonzellen (AA) oder wiederaufladbare Batterien Batterielebensdauer bis zu 10 Stunden SVX2 Handsender Audioeingangspegel(Maximum) −20 dBV Eingangsimpedanz 22 kΩ...
-
Seite 14: Empfindlichkeit
Shure Incorporated SVX88 32 mm X 256 mm X 104.5 mm Gewicht SVX4 245 g (8,5 oz.) SVX88 381 g (13,5 oz.) Gehäuse Geformtes ABS-Gehäuse Audioausgangspegel bei ±48 kHz Hub, 1 kHz Modulation XLRSteckerin 100 kΩ Last −16 dBV 6,35mmSteckerin 100 kΩ Last −22 dBV...
