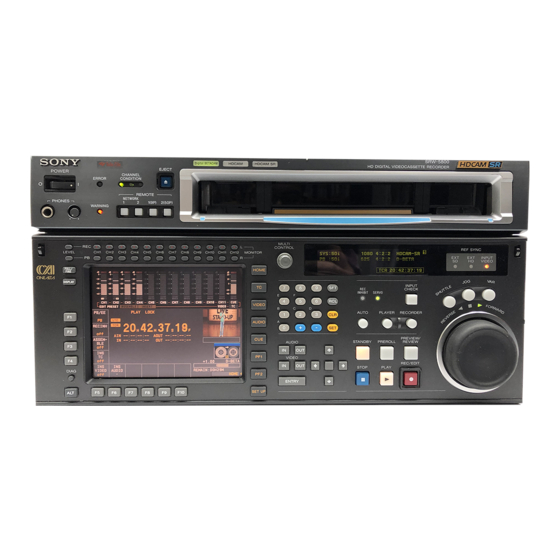

Seite 1 HD DIGITAL VIDEOCASSETTE RECORDER SRW-5800 FORMAT CONVERTER BOARD HKSR-5001 DIGITAL BETACAM/HDCAM PROCESSOR BOARD HKSR-5802 RGB SQ PROCESSOR BOARD HKSR-5803SQ ADVANCED HQ PROCESSOR BOARD HKSR-5803HQ OPERATION MANUAL [German] 1st Edition (Revised 5)
Seite 2 (Störfestigkeit) Für die folgende elektromagnetische Umgebung: E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio). Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan. Der autorisierte Repräsentant für EMV und Produktsicherheit ist Sony Deutschland GmbH, Hedelfinger Strasse 61, 70327 Stuttgart, Deutschland.
Seite 3: Inhaltsverzeichnis
Inhalt Kapitel 1 Überblick 1-1 Leistungsmerkmale............8 1-1-1 Funktionen des SRW-5800 ..........8 1-1-2 Merkmale des Steuerpults ..........11 1-2 Optionales Zubehör............13 Kapitel 2 Lage und Funktion der Teile 2-1 Steuerpult...............15 2-1-1 Oberes Steuerpult ............16 2-1-2 Unteres Steuerpult............17 2-1-3 System-Setup-Pult............25 2-2 Anschlussfeld ..............26 Kapitel 3 Einrichtung des Videorecorders 3-1 Anschluss externer Geräte...........31...
Seite 4 Kapitel 4 Menü-Einstellungen 4-1 Registrieren und Abspeichern der Menü-Einstellungen ............. 41 4-1-1 Menükonfiguration ............41 4-1-2 Menüeinstellungen ändern ..........41 4-1-3 Registrieren von Parametern in den VTR SETUP-Menüs ..............42 4-1-4 Videorecorder-Speicherbank-Funktion......43 4-1-5 „Memory Stick“-Funktionen ..........45 4-1-6 Speichern und Abrufen des Inhalts von Videorecorder- Speicherbanken über das Netzwerk ........50 4-1-7 Hinzufügen von Titeln zu den abgespeicherten Daten ...58 4-1-8 Einzelheiten zu den Videorecorder-Speicherbank- und...
Seite 5 4-3-6 Wahl des Inhalts des Sekundenzeitcode-Anzeigebereichs (TC2 SEL) ...............78 4-3-7 Wahl der CTL-Anzeigebetriebsart (TAPE TIMER)..78 4-3-8 Voreinstellung des Pulldown-Zeitcodes (PDPSET MENU) (bei installierter HKSR-5001) .........78 4-3-9 Voreinstellung zur Umwandlung von Vollbild-Zeitcode (TCCONV MENU) ............79 4-3-10 Anzeige des Pulldown-Zeitcodes (PDTC DISP) (bei installierter HKSR-5001) ..........81 4-3-11 Einblendung von Zeichen (FC CHARA/CHARA SUPER/H-POS/V-POS).....81...
Seite 6 Kapitel 5 Aufzeichnung/Wiedergabe 5-1 Vorbereitung des Aufnahmebetriebs ......125 5-1-1 Einstellung der Schalter und Menüs ......125 5-1-2 Wahl der Audiosignale ..........126 5-1-3 Auswählen der Abtastfrequenz für die digitalen Audiosignale ..............127 5-1-4 Einstellung des Aufnahmepegels........129 5-1-5 Gleichzeitige Überwachung der Video- und Audiosignale während der Aufnahme ..........130 5-1-6 Anzeigemodi der Audio-Pegelanzeigen .......130 5-2 Aufzeichnung ..............
Seite 7 Anhang Wartung ................155 Kopfreinigung.................155 Feuchtigkeitsansammlung ............155 Technische Daten ..............156 Fehlermeldungen/Warnmeldungen/ Zustandsmeldungen...........160 Fehlermeldungen ..............160 Warnmeldungen..............161 Zustandsmeldungen ..............164 Fehlerprotokoll-Menü.............164 Glossar ................166 Menüliste ................168 Parameter im Zusammenhang mit Videorecorder- Betriebsvorgängen (Nr. 001 bis ...) .......168 Parameter im Zusammenhang mit den Bedienfeldern (Nr. 101 bis ...) ..............172 Parameter im Zusammenhang mit den Schnittstellen für Fernsteuerung (Nr.
Seite 8: Überblick
Audioaufnahme kann zwischen dem digitalen Dateiübertragung im Netzwerk. Audiosignal, mit Multiplex mit dem HD SDI-Signal kombiniert, und dem Audiosignal von einer AES/EBU- 1) Bei HDCAM-SR handelt es sich um ein Warenzeichen der Sony Corporation. Digitalschnittstelle umgeschaltet werden. Encoder für Bitraten-Reduktion...
Seite 9: Fortschrittliche Aufnahme- Und Wiedergabefunktionen Hochqualitative Digitalaufnahme
Verarbeitung des Wiedergabesignals • Zur Aufzeichnung oder Wiedergabe von 4:4:4-Signalen Das digitale Wiedergabe-Signal wird durch eine 1920×1080 (SQ RGB): 23.98PsF/24PsF/25PsF/ Equalizer-Schaltung entzerrt. Es läuft dann durch 29.97PsF/30PsF, 50i/59.94i/60i leistungsstarke innere und äußere ECCs, die Aussetzer im 1920×1080 (HQ RGB): 23.98PsF/24PsF/25PsF/ reproduzierten Signal korrigieren können.
Seite 10 Wiedergabe-Kompatibilität Interne Format-Umwandlungsfunktion Die folgenden kompatiblen Wiedergabefunktionen stehen Wenn der Betriebsmodus dieser Einheit 23.98PsF oder zur Wahl. 24PsF ist, wird ein HD SDI-Ausgangssignal des Modus • HDCAM 59.94i oder 60i (Audio-/VITC-Multiplexverfahren) durch Installation einer optionalen HKSR-5001möglich 1920×1080: 59.94i/60i/50i/23.98PsF/24PsF/25PsF/ 29.97PsF/30PsF gemacht. Außerdem ist Umwandlung in beiden •...
Seite 11: Hoher Bedienungskomfort Fernsteuerungsbetrieb
Sie können die gewünschten Parameter in anderen Menüs Informationen, die die Videocassette betreffen, auf Etiketten mit IC- als dem SET UP-Menü registrieren. Speicher. Tele-File ist ein Warenzeichen der Sony Corporation. Durch Drücken der Taste [F4] (PF ASSIGN) im SET UP- Menü lassen sich alle registrierbaren Parameter zur Hoher Bedienungskomfort Anzeige bringen.
Seite 12: Umfassendes Angebot An Speicher- Und Abruffunktionen
Reichhaltige Ausstattung mit abspeichern. Schnittfunktionen • Das PF ASSIGN-Menü kann im Scrollbetrieb Zwei SRW-5800-Geräte können zusammengeschlossen durchlaufen werden und zeigt alle registrierbaren werden, um automatischen oder manuellen Assemble- Parameter an. Außerdem dient es zur Wahl und oder Insertbetrieb auszuführen. Zur kompletten Registrierung der am häufigsten verwendeten...
Seite 13: Optionales Zubehör
Schnitt mit dem SRW-5000/5500 ist möglicherweise eine 1-2 Optionales Zubehör Aktualisierung der internen Software notwendig. Anzeige der Schnittdauer Sind die Schnittpunktdaten festgelegt, so kann die Dauer Das folgende Zubehör kann mit diesem Gerät verwendet zwischen zwei beliebigen Schnittpunkten (IN, OUT, werden.
Seite 14: Weitere Handbücher
9-Pole-Protokoll-Handbuch (optional) Modus (4:4:4) als auch im RGB-SQ-Modus (4:4:4) werden ebenfalls unterstützt. Enthält Informationen über das 9-Pole-Protokoll. Hinweis Ab einschließlich Seriennummer 12001 bei diesem Gerät sind folgende Betriebsarten standardmäßig möglich: Aufnahme und Wiedergabe mit normaler Geschwindigkeit im RGB-SQ-Modus (4:4:4), Aufnahme und Wiedergabe mit doppelter Geschwindigkeit bei den entsprechenden Systemeinstellungen (siehe Seite10), Aufnahme und Wiedergabe mit normaler Geschwindigkeit für den...
Seite 15: Lage Und Funktion Der Teile
Lage und Funktion der Teile Kapitel 2-1 Steuerpult Das Steuerpult ist wie folgt unterteilt: • Unteres Steuerpult • Oberes Steuerpult • System-Setup-Pult 4 Displayfeld Unteres Steuerpult Oberes Steuerpult (siehe Seite 21) 5 Suchlauf-Steuerfeld (siehe Seite 23) 3 Bandlauf-Steuerfeld Seriennummer: (siehe Seite 20) bis 11001 2 Schnitt-Steuerfeld (siehe Seite 19) 1 Menü-Steuerfeld (siehe Seite 17)
Seite 16: Oberes Steuerpult
2-1-1 Oberes Steuerpult 1 POWER-Schalter 2 WARNING-Anzeige 3 ERROR-Anzeige 4 CHANNEL CONDITION-Anzeigen 5 EJECT-Taste 6 Format-Anzeigen 7 REMOTE-Tasten Cassettenfach 8 PHONES-Pegelregler 9PHONES-Buchse a POWER-Schalter Kopfreinigung oder Überprüfung der Innenteile Durch Drücken der „(“-Seite dieses Schalters wird das erforderlich. Gerät eingeschaltet, und das Informationsdisplay (siehe e EJECT-Taste Seite 21) und das Farbdisplay (siehe Seite 17) leuchten auf.
Seite 17: Unteres Steuerpult
Buchse REMOTE 1-IN(9P) oder REMOTE 1-I/ FUNCTION ENABLE“ im VTR SETUP-Menü O(9P) angeschlossen ist. vorgenommen werden. 2(50P): Diese Taste leuchtet beim Drücken auf und erlaubt h PHONES-Pegelregler Steuerung dieser Einheit über ein Gerät, das an die Buchse REMOTE 2 PARALLEL I/O(50P) Zur Einstellung des Pegels des an der PHONES-Buchse angeschlossen ist.
Seite 18: Multi Control
Registrierung von Bedienvorgängen in den PF-Tasten Im Audiowiedergabe-Einstellmodus dient dies zum Wählen des einzustellenden Kanals. und VTR SETUP-Menü-Einstellungen. b MONITOR R-Tasten Einzelheiten zu den Menüs siehe Kapitel 4 „Menü- Einstellungen“ auf Seite 41. Zur Wahl der an der Buchse MONITOR OUTPUT R ausgegebenen Audiosignale.
Seite 19: Display-Taste
h DIAG-Taste Audiopegelanzeige und drehen Sie den MULTI Durch gleichzeitiges Drücken dieses Schalters und der CONTROL-Regler zum Einstellen eines gewünschten SFT-Taste (siehe Seite 19) im Schnitt-Steuerfeld wird auf Audiopegels. das DIAG-Menü umgeschaltet. Durch Klicken auf den MULTI CONTROL-Regler wird der Aufnahme-Audiopegel auf den werkseitig i DISPLAY-Taste eingestellten Pegel zurückgesetzt (ein Bezugspegel von - Zur Anzeige des abwärts konvertierten Ausgangssignals...
Seite 20: Standby-Taste
b SFT-(shift-)Taste k IN/OUT-Tasten Zur Eingabe der Hexadezimalzahlen A bis F für die Zum Einstellen eines IN- oder OUT-Punkts während des Benutzerbits halten Sie diese Taste gedrückt, während Sie Schneidens drücken Sie eine dieser Tasten, während Sie die Zifferntasten 0 bis 5 drücken. die ENTRY-Taste gedrückt halten.
Seite 21: Informationsdisplay
c PREVIEW/REVIEW-Taste 4 Displayfeld Nach Festlegung aller erforderlichen Schnittpunkte kann durch Drücken dieser Taste eine Schnittvorschau auf dem 1 Informationsdisplay an den Schnittrecorder angeschlossenen Monitor 2 REF SYNC-Anzeigen betrachtet werden. Während der Schnittsimulation läuft das Band, doch es wird kein tatsächlicher Schnittvorgang ausgeführt.
Seite 22 META DATA LINE(SD): Zeigt den Status der drei Seite 3: Phase (OUTPUT) HD SDI OUTPUT ADV.: Zeigt die Phase der HD SDI- Linien der SD SDI-Ausgangsleitung, in denen die Ausgangs-Hauptleitung. Metadaten mit Multiplex kombiniert werden. • HDCAM OFF: In Phase mit Referenz. Zeigt die Abtastung L1, L2, DID und SDID vom Band.
Seite 23 5 Suchlauf-Steuerfeld EXT SD: Leuchtet wenn „extern SD“ im VTR SETUP Menüparameter 006 „EXTERNAL REFERENCE select“ gewählt ist. 1 SHUTTLE-Taste EXT HD: Leuchtet wenn „extern HD“ im VTR SETUP Menüparameter 006 „EXTERNAL REFERENCE 2 JOG-Taste select“ gewählt ist. 3 VAR-Taste INPUT VIDEO: Leuchtet wenn „INPUT“...
Seite 24 c VAR-Taste (variabel) Zum Variieren der Wiedergabegeschwindigkeit im Wiedergabebetrieb mit störungsfreiem Bild im Bereich –0,5 bis +1-facher normaler Geschwindigkeit (HDCAM- SR), von –1 to +2-facher normaler Geschwindigkeit (HDCAM), oder von –1 bis +3-facher normaler Geschwindigkeit (Digital Betacam). Eine Wiedergabe außerhalb dieses Geschwindigkeitsbereichs ist nicht möglich.
Seite 25: System-Setup-Pult
2-1-3 System-Setup-Pult Bringen Sie das untere Steuerpult in seine horizontale Position, um Zugang zum System-Setup-Pult zu erhalten. Einzelheiten zum Öffnen und Schließen des Steuerpults siehe Wartungshandbuch. CONTROL PANEL-Buchse Seriennummer: bis 11001 Seriennummer: Ab einschließlich 11001 Kartenauswurf-Taste „Memory Stick“-Einschub PCMCIA-Kartensteckplatz Zugriffsanzeige Einzelheiten siehe „3-4 Verwendung eines „Memory Stick““...
Seite 26: Anschlussfeld
2-2 Anschlussfeld 1 ANALOG I/O-Ein-/Ausgabefeld 2 DIGITAL I/O-Ein-/Ausgabefeld (siehe Seite 27) (siehe Seite 29) 3 Fern-Eingabe/Ausgabe-Steuerfeld 4 Stromversorgung (siehe Seite 30) (siehe Seite 30) 2-2 Anschlussfeld...
Seite 27 1 ANALOG I/O-Ein-/Ausgabefeld 1 MONITOR OUTPUT L/R-Buchsen 2 REF. INPUT 1-Buchsen und 75Ω-Abschlussschalter 3 REF. INPUT 2-Buchsen und 75Ω-Abschlussschalter 4 HD REF. OUT-Buchsen 5 SD OUT SYNC-Buchse 6 SD OUT COMPOSITE (MONITOR)-Buchse 7 TIME CODE OUT-Buchse 8 CUE OUT-Buchse 9 TIME CODE IN-Buchse c REF.
Seite 28 e SD OUT SYNC-Buchse (BNC) Hinweis Hier wird ein NTSC- oder PAL-Signal für externe Das HDCAM-SR-Band enthält keine Cue-Spur, so dass Synchronisation ausgegeben. auch kein Ausgangssignal anliegt. Hinweis i TIME CODE IN-Buchse (XLR 3-32, Buchse) Die Ausgangsphase ist gleich der des Komposit-Signals, Akzeptiert externen Zeitcode zur Bandaufnahme.
Seite 29 2 DIGITAL I/O-Ein-/Ausgabefeld 1 HD SDI INPUTA/B -Buchsen 2 HD SDI INPUTA/B -Buchsen 3 FORMAT CONV. OUT (OPTION) A/B-Buchsen 4 SD SDI OUT 1/2/MONITOR-Buchsen 5 DIGITAL I/O (AES/EBU) OUTPUT-Buchsen 6 DIGITAL I/O (AES/EBU) INPUT-Buchsen a HD SDI (SDI Video/Audio) INPUT A/B-Buchsen d SD SDI OUT 1/2/MONITOR-Buchse (BNC) (BNC) Diese geben drei Sätze von Video/Audio-Signalen aus.
Seite 30: Stromversorgung
e NETWORK 1-Buchse 3 Fern-Eingabe/Ausgabe-Steuerfeld Dient zur Videorecorder-Überwachung mit SNMP oder zur Eingabe oder Änderung von Videorecorder- Einstellungen über HTTP. 1 REMOTE 1-IN(9P)-Buchse VORSICHT 2 REMOTE 2 PARALLEL I/O(50P)-Buchse • Aus Sicherheitsgründen nicht mit einem 3 VIDEO CONTROL-Buchse Peripheriegerät-Anschluss verbinden, der zu starke 4 REMOTE 1-I/O(9P)-Buchse Spannung für diese Buchse haben könnte.
Seite 31: Einrichtung Des Videorecorders
Videorecorders Kapitel 3-1 Anschluss externer Geräte 3-1-1 Anschluss von HD-Digitalsignalen Dieses Beispiel zeigt den Anschluss unter Einsatz eines SRW-5000/5500 als Zuspielgerät und eines SRW-5800 als Schnittrecorder im Modus 59.94i oder 60i. SRW-5000/5500 (Zuspielgerät) 9-poliges Fernsteuerkabel SRW-5800 (Schnittrecorder) a) Die Abbildung zeigt den SRW-5500.
Seite 32: Anschluss Von Ntsc/Pal-Digitalsignalen
3-1-2 Anschluss von NTSC/PAL-Digitalsignalen Die Abbildung unten zeigt den Anschluss des SRW-5800, der als Zuspielgerät verwendet wird, an einen Digital- Komponenten-Videorecorder DVW-2000 D1, der als Schnittrecorder eingesetzt wird. SRW-5800 (Zuspielgerät) BNC-Kabel DVW-2000 (Schnittrecorder) Videomonitor (NTSC/PAL-Monitor) 3-1 Anschluss externer Geräte...
Seite 33: Kaskadenanschluss
Stellen Sie an den Schnittrecordern den Parameter 613 Aufnahme. „TC OUTPUT SIGNAL IN REGENE MODE“ im VTR SETUP-Menü auf „through“ ein. SRW-5000/5500 (Zuspielgerät) Digital-Videoverteiler HKPF-103M SRW-5800 (Schnittrecorder) Videomonitor (HD-Serien-Monitor) a) Die Abbildung zeigt SRW-5500. SRW-5800 (Schnittrecorder) 3-1 Anschluss externer Geräte...
Seite 34: Referenzsignale
3-2 Referenzsignale Dieser Abschnitt beschreibt die Wahl der Referenzsignale für das Video-Ausgangssignal. 3-2-1 Referenzsignale für Video-Ausgangssignal Je nach dem Betriebszustand, den Einstellungen des VTR Ausgangssignal des Videorecorders wie folgt SETUP-Menüs und dem Eingangssignal kann das Video- synchronisiert werden. Beginn a) Das Signal an der Buchse REF. INPUT 2 ist das Signal zur Ausgabe des FORMAT CONV.
Seite 35: Anschluss Eines Referenzsignals
3-2-2 Anschluss eines Videorecorder Referenzsignals Schließen Sie Referenzsignale entsprechend den Referenzsignal Aufnahme- oder Wiedergabe-Anforderungen an. 75Ω−Abschlussschalter: OFF Anschluss eines Referenzsignals SRW-5800 (Schnittrecorder) Zur Aufzeichnung der Signale von einer Schalteinheit oder einem Signalgenerator Referenzsignal Schalteinheit oder Signalgenerator SRW-5000/5500 75Ω−Abschlussschalter: ON (Zuspielgerät) SRW-5800 a) Die Abbildung zeigt SRW-5500.
Seite 36: Synchronsignale Im 720P-Modus
HD: 1080/50i dreipegeliges SYNC-Signal extrn SD: 625 Schwarzburst-Signal Wenn Sie die Ein- und Ausgangsbuchsen direkt an einen SRW-5000/5500 und einen SRW-5800 oder an zwei SRW-5800 gleichzeitig angeschlossen haben, können Sie ebenfalls Überspielungen vornehmen, indem Sie 005 im VTR SETUP-Menü auf „input“ stellen.
Seite 37: Zu Den Cassetten
3-3-2 Einlegen und Auswerfen der 3-3 Zu den Cassetten Cassette Bevor Sie eine Cassette einlegen oder auswerfen, schalten 3-3-1 Empfohlene Cassetten Sie stets den Videorecorder ein. Zur Aufnahme und Wiedergabe: Einlegen einer Cassette Verwenden Sie -Zoll-HDCAM-SR Videocassetten. Die folgende Tabelle zeigt die mit jeder Cassette maximal verfügbare Aufnahmezeit.
Seite 38: Schutz Vor Versehentlichem Löschen
Zur Verhinderung des Einlegens einer zweiten 3-4 Verwendung eines Cassette Wenn eine Cassette eingelegt ist, signalisiert eine „Memory Stick“ orangefarbene Sperre im Cassettenschacht, dass keine andere Cassette eingelegt werden soll. Wenn ein „Memory Stick“ in den Videorecorder Auswerfen der Cassette eingesetzt wird, können die Dateidaten auf dem „Memory Drücken Sie die EJECT-Taste.
Seite 39: Hinweise Zum „Memory Stick
Daten beschädigt werden. Schreibschutz Sicherheitsmaßnahmen • Erstellen Sie regelmäßig Sicherungskopien, um Datenverluste zu vermeiden. Sony übernimmt keinerlei Haftung für eventuelle Datenverluste. • Das unberechtigte Aufzeichnen verstößt unter Umständen gegen die Bestimmungen des Urheberrechts. Achten Sie bei Verwendung eines „Memory Stick“ mit...
Seite 40 Urheberrechtsbestimmungen und anderen relevanten Gesetzen erstellt wurde. • Die „Memory Stick“-Anwendungssoftware unterliegt unangekündigten Änderungen von Sony. • „Memory Stick“ und sind Marken der Sony Corporation. • „Memory Stick PRO“ und sind Marken der Sony Corporation. • „Memory Stick PRO Duo“ und sind Warenzeichen der Sony Corporation.
Seite 41: Kapitel 4 Menü-Einstellungen
Menü-Einstellungen Kapitel Drücken Sie die Taste [F4] (PF ASSIGN) im SET UP- 4-1 Registrieren und Menü, um dieses Menü auf das Display zu rufen. Einzelheiten zur Registrierung von Parametern Abspeichern der Menü- siehe „4-1-3 Registrieren von Parametern in den VTR SETUP-Menüs“...
Seite 42: Registrieren Von Parametern In Den Vtr Setup-Menüs
auf diese Funktion erfolgt über die Taste ALT /[F6] 4-1-3 Registrieren von Parametern (CHARA SUPER) im TC-Menü. in den VTR SETUP-Menüs Die Registrierung von 120 Menüparametern ist möglich, einschließlich derjenigen, die durch Drücken der ALT- Taste im Menü HOME, TC, VIDEO, AUDIO, PF1 und PF2 angezeigt werden.
Seite 43: Zum Schnelleren Scrollbetrieb Im Menü
Drücken Sie die Taste [F10] (SAVE/EXIT), um die neu registrierten Parameter zu sichern. Damit ist der Registriervorgang abgeschlossen, und Aktuelle Einstellung das SET UP-Menü kehrt ins Display zurück. Funktionstaste, auf die der 4-1-4 Videorecorder-Speicherbank- Parameter registriert wird. Funktion Acht Videorecorder-Speicherbanken sind vorgesehen, in denen bis zu acht komplette Sätze von Menü- Stornieren eines momentan registrierten Einstellungen abgespeichert werden können.
Seite 44: Abspeichern Der Aktuellen Menü-Einstellungen Des Videorecorders In Einer Videorecorder-Speicherbank
Cursortaste R oder r, um den blinkenden Cursorbalken Hinweis auf die Nummer der Videorecorder-Speicherbank zu Der Inhalt von SETUP BANK kann nicht geändert führen, die zur Abspeicherung der aktuellen Menü- werden. Einstellungen verwendet werden soll. Der blinkende Cursorbalken zeigt den Speicherort an. Abspeichern der aktuellen Menü- Einstellungen des Videorecorders in einer Drücken Sie die Taste [F9] (COPY).
Seite 45: Abrufen Von Menü-Einstellungen Aus Einer Videorecorder-Speicherbank
Danach erscheint erneut das SET UP-Menü im Danach werden die Menü-Einstellungen aus der Display. gewählten Videorecorder-Speicherbank abgerufen. Nach beendetem Abrufvorgang erscheint der Titel der Videorecorder-Speicherbank unter CURRENT Abrufen von Menü-Einstellungen aus einer SETUP im Display. Videorecorder-Speicherbank Drücken Sie die Taste [F10] (EXIT). Danach erscheint erneut das SET UP-Menü...
Seite 46 Drücken Sie die SFT-Taste gemeinsam mit der Taste • Wenn auf dem eingesetzten „Memory Stick“ kein [F1] (FORMAT CARD). Verzeichnis zum Abspeichern der Einstellungen des SRW-5800 gefunden wurde („SRW5800“), erscheint Danach beginnt der Videorecorder mit dem die Meldung „CONFIRMATION OF CREATING Formatieren des „Memory Stick“.
Seite 47 Drücken Sie die Cursortaste t, um den Cursor B in Eine Aufforderung zur Bestätigung erscheint im die VTR-Spalte zu bringen, und drücken Sie dann die Display. Taste R oder r, um den Cursorbalken auf die Nummer der Videorecorder-Speicherbank zu führen, deren Drücken Sie die SFT-Taste gemeinsam mit der Taste [F9] (COPY).
Seite 48 Das MEMCARD-Menü erscheint im Display. Drücken Sie die SFT-Taste gemeinsam mit der Taste [F9] (COPY). Danach speichert der Videorecorder die Cue-Punkt- Liste auf dem „Memory Stick“ ab. Um der Cue-Punkt-Liste einen Titel hinzuzufügen, drücken Sie die Taste [F6] (EDIT TITLE). Einzelheiten hierzu siehe „4-1-7 Hinzufügen von Titeln zu den abgespeicherten Daten“...
Seite 49 Speicherort (blinkt) Änderung der aktuellen Menü-Einstellungen des Drücken Sie die Taste [F8] (DIRECTION) zur Wahl Videorecorders der Richtung ,. Führen Sie den Cursor (B) auf die Position [C] (CURRENT SETUP). Der rechte Cursorbalken blinkt. Ersetzen des Inhalts aller Videorecorder- Verwenden Sie die Cursortaste T, um den Cursor (B) Speicherbanken durch die Daten des „Memory in die „Memory Stick“-Spalte zu bringen, und drücken Stick“...
Seite 50: Speichern Und Abrufen Des Inhalts Von Videorecorder
Abgespei- cherte Daten Drücken Sie die Taste [F9] (COPY). Eine Aufforderung zur Bestätigung erscheint im Drücken Sie die SET UP-Taste. Display. Das SET UP-Menü erscheint im Display. Drücken Sie die SFT-Taste gemeinsam mit der Taste Drücken Sie die Taste [F2] (MEMORY CARD). [F9] (COPY).
Seite 51 Schließen Sie dieses Gerät wie unten beschrieben an den FTP-Client (PC) an. N E T W O R K 1 I P A D D R E S S S E T U P A D D R E S I P A d d r e s s S U B N E T M A S K...
Seite 52 Speichern des Inhalts der Videorecorder- Ausführliche Informationen zur Datenkompatibilität siehe „4-1-9 Kompatibilität der Daten des „Memory Speicherbanken auf einem FTP-Server Stick““ auf Seite 59. (dieses Gerät) Ausführliche Informationen zum Erstellen von Bis zu acht Sätze von Menü-Einstellungen in den Standarddateien finden Sie unter „Erstellen von Videorecorder-Speicherbanken können mit Titeln VTRBANK-Standarddateien“...
Seite 53 Speichern von Cue-Punkt-Listen auf dem FTP-Server (dieses Gerät) N E T W O R K Ziel (blinkt) Bis zu acht Seiten von Cue-Punkt-Listen können auf dem FTP-Server (dieses Gerät) zusammen mit Titeln gespeichert werden. Hinweis Die gespeicherten Daten werden gelöscht, wenn dieses Gerät eingeschaltet wird.
Seite 54 Drücken Sie die Taste [F9] (COPY). Eine Aufforderung zur Bestätigung erscheint im F O R M A T C U E P O I N T S E T 1 C U R R E N T C U E S E T D A T A M U S I C C M O V I E...
Seite 55 Ausführliche Informationen zur Datenkompatibilität Der rechte Cursorbalken blinkt. siehe „4-1-9 Kompatibilität der Daten des „Memory Stick““ auf Seite 59. Drücken Sie die Cursortaste T, um den Cursor (B) in die NETWORK-Spalte zu bringen, und drücken Sie dann die Taste R oder r, um den Cursorbalken auf die Hinweis Nummer der abzurufenden Videorecorder- Während das NETWRK-Menü...
Seite 56 Ausführliche Informationen zur Datenkompatibilität Hinweis siehe „4-1-9 Kompatibilität der Daten des „Memory Wenn am Ziel geschützte Parameter vorhanden sind, Stick““ auf Seite 59. ist es nicht möglich die Taste [F7] (SELECT ALL) zu wählen. Hinweis Während das NETWRK-Menü im Display angezeigt Drücken Sie die Taste [F9] (COPY).
Seite 57: Erstellen Von Vtrbank-Standarddateien
Drücken Sie die Taste [F10] (EXIT). Ausführliche Informationen zur Datenkompatibilität siehe „4-1-9 Kompatibilität der Daten des „Memory Danach erscheint erneut das SET UP-Menü im Stick““ auf Seite 59. Display. Ausführliche Informationen zum Erstellen einer Standarddatei siehe „Erstellen von VTRBANK- Erstellen von VTRBANK-Standarddateien Standarddateien“...
Seite 58: Hinzufügen Von Titeln Zu Den Abgespeicherten Daten
F O R M A T N E T W O R K D A T A ( P r e s e t ) C ( F O O T B A L L ) Drücken Sie die Cursortaste T oder t zur Wahl des Hinweis ersten Buchstabens des gewünschten Titels.
Seite 59: Einzelheiten Zu Den Videorecorder-Speicherbank- Und "Memory Stick"-Funktionen
Die auf einem „Memory Stick“ kopierten Daten können mit den Steuerpulten verwendet werden, die an andere Einzelheiten hierzu, siehe „4-1-14 Abrufen von Videorecorder als den SRW-5800 angeschlossen sind. VTRBANK-Daten für den SRW-5000/5500“ auf Zwar ist eine Kompatibilität der Daten zwischen Seite 62.
Seite 60: Automatisches Lesen Einer Vtr-Bank Beim Einschalten
Diese geänderten DEFAULT-Werte können in einer VTR 4-1-10 Automatisches Lesen einer BANK des Videorecorders gespeichert werden. VTR-Bank beim Einschalten Drücken Sie die SET UP-Taste. Bei jedem VTR SETUP-Menüparameter können Sie die Das Menü SETUP wird angezeigt. werkseitige Vorgabeeinstellung auf einen gewünschten Wert setzen.
Seite 61: Speichern Und Abrufen Von Default-Einstellungen In Einem „Memory Stick
Ausführliche Informationen siehe „Änderung der das Speichern der DEFAULT BANK-, CURRENT DEFAULT-Werte in einem Menüparameter“ auf DEFAULT- oder FACTORY PRESET-Einstellungen Seite 123. unter NETWORK DEFAULT, das Ändern des Titels und das Verhindern des versehentlichen Löschens der Einstellungen erfolgen in derselben Weise wie beim Diese geänderten DEFAULT-Werte können in einer VTR BANK des Videorecorders gespeichert und über das Speichern/Abrufen der Einstellungen über das Netzwerk.
Seite 62: Abrufen Von Vtrbank-Daten Für Den Srw-5000/5500
Drücken Sie die Cursortaste T, um den Cursor (B) • Es besteht keine Datenkompatibilität zwischen neben SRW-5000/5500 zu bewegen, und drücken Sie SRW-5800 und SRW-5000/5500. dann die Cursor-Taste R oder r, um den Cursor auf die Nummer der Speicherbank auf dem „Memory Stick“...
Seite 63: Abrufen Der Cue-Punkt-Liste
Sobald der Abrufvorgang abgeschlossen ist, wird der Drücken Sie die Taste [F10] (EXIT). unter der Anzeige SRW-5000/5500 befindliche Titel unter der Anzeige SRW-5800 eingeblendet. Das Menü IMPORT DATA wird erneut angezeigt. Drücken Sie die Taste [F10] (EXIT). Abrufen der Cue-Punkt-Liste Das Menü...
Seite 64: Abrufen Der Nicht Anzeigebezogenen Einstellungen Der Warnmeldungen
Drücken Sie die Taste [F3] (50-PIN). Drücken Sie die Taste [F1] (SRW-5000/5500). Das Menü 50-PIN wird angezeigt. Das Menü MC5000/5500 wird angezeigt. Drücken Sie die Taste [F4] (CANCEL EDIT). 5 0 - P I N D A T A C O P Y Das Menü...
Seite 65 D E T A I L SRW-5000/5500 ab. Nach Abschluss der Datenübernahme erscheint der Titel aus der Anzeige SRW-5000/5500 unter der Anzeige SRW-5800. Drücken Sie die Cursortaste R oder r, um den Cursorbalken zu der Nummer der entsprechenden Hinweis Systemspeicherbank in der SRW-5000/5500-Spalte zu Wenn das Gerät im Bereitschaftsmodus ist, können die...
Seite 66: Home-Menü
4-2 HOME-Menü Das HOME-Menü dient zur Einstellung der grundlegen- Aufrufen des HOME-Menüs den Betriebsbedingungen des Videorecorders für den Drücken Sie die HOME-Taste. Aufnahme-, Wiedergabe- und Schnittbetrieb. Wechseln der HOME-Menüseite Die Menüs HOME, VIDEO, AUDIO, TC, PF1 und PF2 Drücken Sie die ALT-Taste. zeigen verschiedene Informationen an, einschließlich der Videorecorder-Betriebsart, des Zeitcodes an der momentanen Position und des Zeitcodetyps.
Seite 67: Umschalten Des Ausgangssignals (Pb/Ee)
4-2-1 Umschalten des 4-2-2 Einstellung der Ausgangssignals (PB/EE) Aufnahmesperrung (REC INH) Die aktuellen Einstellungen der Audio/Video-Signale, die Die Einstellung der Aufnahmesperrung erfolgt mit der Taste [F2] (REC INH). Bei jedem Tastendruck wird an den Line- und Monitor-Ausgangsanschlüsse ausgegeben werden, können durch Drücken der Taste [F1] zwischen der Einstellung „off“...
Seite 68: Ausgabe Eines Standbilds (Freeze)
Wiedergabe“ auf Seite 137. Zum Schnittbetrieb mit diesem Videorecorder wird eine Schnittvorlaufzeit von mindestens 5 Sekunden empfohlen. Beim Schnittbetrieb unter Einsatz von zwei SRW-5800 Videorekordern kann die DMC-Funktion zur Steuerung der Wiedergabegeschwindigkeit des Zuspielgerätes verwendet werden, um ein Schneiden mit variabler Geschwindigkeit zu ermöglichen (DMC-Schnittbetrieb).
Seite 69: Einstellung Des Stoppcodes (Stop Code)
Erfassung von Stoppcodes: [F2], [F3] Hinweis Beim Abspielen eines Bands mit aufgezeichneten DMC-Wiedergabe ist nur im Format HDCAM oder Stoppcodes können Sie vier verschiedene Betriebsarten Digital Betacam möglich. wählen, und zwar je nach Einstellung von Taste [F2] (DETECT BEEP) und [F3] (DETECT STOP) wie folgt. 4-2-7 Einstellung des Stoppcodes Taste [F2] Taste [F3]...
Seite 70: Aufzeichnung Von Stoppcodes: [F7]
Bereich zur Eingabe des Zeitcodes Cassette Vollbilder Vollbilder Vollbilder Drücken Sie die HOME-Taste. Daraufhin erscheint das HOME-Menü. Drücken Sie die Tasten ALT/[F8] (STOP CODE). Daraufhin erscheint das STOP CODE-Menü. Drücken Sie die Taste [F4] (DETECT ADJUST). Drücken Sie die HOME-Taste. Das Einstellungsdisplay leuchtet auf.
Seite 71: Löschen Von Stoppcodes: [F8]
Überprüfung des Löschresultats Hinweis Drücken Sie die PREVIEW/REVIEW-Taste. Dadurch Die Überprüfung der Aufnahme mittels der PREVIEW/ fährt der Videorecorder die Stelle 5 Sekunden vor REVIEW-Taste kann nur im Stoppcode-Menüschirm Erreichen des SOM-Punkts an und startet die Wiedergabe. vorgenommen werden. Stoppt das Gerät an dem Punkt mit dem aufgezeichnetem Stoppcode, so wiederholen Sie den Löschvorgang.
Seite 72: Tc-Menü
4-3 TC-Menü Das TC-Menü gestattet die Einstellung aller Parameter im Aufrufen des TC-Menüs Zusammenhang mit dem Zeitcode in einem einzigen Drücken Sie die TC-Taste. Menü. Die Menüs HOME, TC, VIDEO, AUDIO, PF1 und Wechseln der TC-Menüseite PF2 zeigen verschiedene Informationen an, einschließlich Drücken Sie die ALT-Taste.
Seite 73: Wahl Der Zeitdatenanzeige
Die Zeitdaten für die IN-, OUT-, AIN- und AOUT-Punkte 4-3-1 Einstellung der werden ebenfalls angezeigt. Schnittvorlaufzeit (TIMER SEL/ RESET/SET/HOLD) Die folgenden Zeitdatentypen erscheinen im Display: Zeitdaten der Anzeige Eingeblendete Zeitdatentyp Schnittpunkte Anzeige TCR LTC Der vom Zeitcodeleser während der Wiedergabe ausgelesene LTC -Wert.
Seite 74: Wahl Der Aufzunehmenden Zeitcode- Und Benutzerbitdaten
Wahl der aufzunehmenden Zeitcode- und Benutzerbitdaten Zur Festlegung der Zeitcode- und Benutzerbitdaten, die aufgezeichnet werden sollen, verwenden Sie die Tasten [F6], [F7] und [F9] im TC-Menü. Die bei den verschiedenen Einstellungen dieser Tasten aufgezeichneten Daten sind aus der folgenden Tabelle ersichtlich.
Seite 75: Einstellung Des Ctl-Timers
Einstellung des Zeitcodes Löschen des eingegebenen Wertes Drücken Sie die CLR-Taste. Bevor Sie mit dem Bedienungsverfahren zur Einstellung der Zeitdaten beginnen, drücken Sie die Taste [F7] (TCG Drücken Sie die SET UP-Taste, um den eingegebenen MODE) im Menü TC zur Auswahl von „prst“. Wert einzustellen.
Seite 76: Einstellung Des Zeitcodelesers (Tcr Sel)
Zurücksetzen der Zeitdaten Pausieren der Uhrzeitaufzeichnung Drücken Sie die Taste [F2] (TIMER RESET). Drücken Sie die Taste [F4] (TIMER HOLD). Danach werden die Daten des internen Zeitcodegenerators Solange Sie die Taste gedrückt halten, pausiert die entsprechend der Einstellung der Taste [F1] (TIMER SEL) Uhrzeitaufzeichnung.
Seite 77: Wahl Der Zeitcode-Laufbetriebsart (Run Mode)
Überprüfung des internen Zeitcodegenerator- Menü [F6] [F7] (TCG Einstellung Laufs (REGENE MODE) Drücken Sie die INPUT CHECK-Taste. SOURCE) Interner TCG prst Festlegung des (Voreinstel- Anfangswerts 4-3-4 Wahl der Zeitcode- lung) des Zeitcodes mit dem inter- Laufbetriebsart (RUN MODE) nen Zeitcode- generator Drücken Sie die Taste [F8] (RUN MODE) zur Wahl der Interner TCG...
Seite 78: Wahl Des Inhalts Des Sekundenzeitcode-Anzeigebereichs (Tc2 Sel)
4-3-6 Wahl des Inhalts des Sekundenzeitcode-Anzeigebereichs (TC2 SEL) Wählen Sie mit der Taste [F10] (TC2 SEL) den Inhalt des Sekundenzeitcode-Anzeigebereichs. Einstel- Zeitdatenanzeige lung Keine Anzeige LTC-Wert, abgelesen vom Zeitcodeleser auto Liegt die Wiedergabegeschwindigkeit innerhalb von ±1/2 Normalgeschwindigkeit, so wird VITC Drücken Sie zunächst die TC-Taste und dann die angezeigt, und liegt sie außerhalb dieses ALT-Taste.
Seite 79: Voreinstellung Zur Umwandlung Von Vollbild-Zeitcode (Tcconv Menu)
23,98 Hz beträgt wird der Drop-Frame-Modus • Beim Schneiden mit zwei Videorecordern kann der gewählt, bei 24 Hz der Non-Drop-Frame-Modus. Pulldown-Zeitcode nicht angezeigt werden. • Bei Wahl von 24F in Schritt 3: Lassen Sie diesen Schritt aus. 4-3-9 Voreinstellung zur Geben Sie die Zeitcodedaten über die Zifferntasten in Umwandlung von Vollbild-Zeitcode das Dateneingabe-Fenster ein.
Seite 80: Voreinstellung Des 24F Starting Tc Über Die Zifferntasten
Voreinstellung des 24F STARTING TC über und STARTING TC auf 01:00:00:00 gestellt ist, und 24F JUMPING TC 22:00:00:00 (JUMP TC SEL=-3H) ist. die Zifferntasten 24-Vollbild- 25-Vollbild-Zeitcode Zeitcode JUMPING TC 22:00:00:00 20:09:36:00 01:00:01:01 01:00:01:00 Vorwärtsrichtung 01:00:01:00 01:00:00:24 STARTING TC 01:00:00:00 01:00:00:00 00:59:59:23 00:59:59:24 Rückwärtsrichtung...
Seite 81: Anzeige Des Pulldown-Zeitcodes (Pdtc Disp)
4-3-10 Anzeige des Pulldown- Taste Einstel- Buchse, in deren Ausgangssignal lung die Zeichen eingeblendet werden Zeitcodes (PDTC DISP) (bei ALT/[F4] FORMAT CONV. OUT-Buchse (beide installierter HKSR-5001) Buchsen) ALT/[F6] • MONITOR-Buchse von HD SDI Um den Pulldown-Zeitcode anzeigen zu lassen, gehen Sie OUTPUT wie folgt vor.
Seite 82 e Betriebsart Hinweis Dieses Anzeigefeld ist wie unten gezeigt in zwei Blöcke A Wenn die Zeitdaten oder Benutzerbits nicht korrekt und B unterteilt. ausgelesen werden können, werden sie mit einem Block A: Zeigt die Betriebsart an. Sternchen „*“ angezeigt, z.B. „T*R“, „U*R“, „T*R.“, Block B: Zeigt die Bandgeschwindigkeit oder den Status „U*R.“...
Seite 83: Anzeige Einer Warnmeldung
Anzeige einer Warnmeldung Änderung der Einblendposition Horizontal kann die Einblendposition in 16 Schritten (0 bis 15), vertikal in 24 Schritten (0 bis 23) verschoben werden. Anzeige der ersten 16 Zeichen der Warnmeldung Bringen Sie Parameter 626 „DISPLAY INFORMATION Tasten [F7], [F8] select“...
Seite 84: Cue-Menü
4-4 CUE-Menü Das Gerät ermöglicht die Registrierung von bis zu 100 Hinweis Cue-Punkten (0 bis 99), die in Sätzen von jeweils 10 Seiten In der werkseitigen Voreinstellung des Gerätes werden die (0 bis 9) verwaltet werden können. Jede Seite kann vorhandenen Cue-Punkt-Daten beim Einlegen einer maximal 10 Cue-Punkte enthalten.
Seite 85: Wahl Eines Multi-Cue-Modus
Speichern der Tele-File-Daten auf einem 4-4-1 Wahl eines Multi-Cue-Modus „Memory Stick“ Der SRW-5800 verfügt über die folgenden beiden Multi- Drücken Sie die CUE-Taste und dann die ALT-Taste. Cue-Modi. Drücken Sie die Taste [F1] (T-File MEMORY PAGE-Modus CARD). Drücken Sie die Tasten ALT/[F8] (PAGE MODE).
Seite 86 Wenn die Tele-File-Daten als TFW-Daten gespeichert werden S A V E ( T F W ) L O A D ( T F W ) S A V E ( T F W ) S A V E ( C S V ) L O A D ( T F W ) C O M P L E T E D...
Seite 87 Drücken Sie die Taste [F4] (ADD(CSV)). Die auf dem „Memory Stick“ gespeicherten CSV- S A V E L o a d T F W F i l e t o T e l e - F i l e ( T F W ) D I R : / M S S O N Y / P R O / T E L E F I L E / D A T A Dateien werden in einer Liste angezeigt.
Seite 88: Registrieren Von Cue-Punkten
Drücken Sie die Taste R oder r, um den Cursor (B) auf Drücken Sie die SFT-Taste gemeinsam mit der Taste [F9] (LOAD(ADD)). die Cue-Nummer zu führen, die registriert werden soll. Der Videorecorder fügt die CSV-Datei dem Tele-File- Etikett hinzu. Nach Abschluss des Vorgangs wird „COMPLETED“ angezeigt.
Seite 89: Registrieren Von Cue-Punkten Über Die Zifferntasten
ENTRY-Taste der nächste Cue-Punkt erneut als Nummer Null am Anfang braucht nicht eingegeben zu werden. 99 registriert. Wenn ein Wert von weniger als acht Stellen eingegeben wird, werden bei Drücken der SET-Taste automatisch die Nullen am Anfang ergänzt.) Registrieren von Cue-Punkten über die Zifferntasten Eingegebene Daten Änderung der angezeigten Cue-Punkt-Daten...
Seite 90: Vorlauf An Einen Cue-Punkt
Dateneingabe-Fenster Drücken Sie die ENTRY-Taste. Drücken Sie die Tasten ALT/[F8] (PAGE MODE) Die Daten der festgelegten Cue-Nummer werden oder die Tasten ALT/[F9] (EXTEND MODE). gelöscht, und die Datenspalte ist leer. Wenn Sie den PAGE-Modus gewählt haben, drücken Sie entweder die Taste [F1] (PREV PAGE) oder die Gelöschter Cue-Punkt Taste [F2] (NEXT PAGE) zur Wahl einer gewünschten Seite.
Seite 91: Ausführen Eines Vorlaufs An Einen Cue-Punkt
Ausführen eines Vorlaufs an einen Cue- Änderung eines Cue-Punktes in einen AUDIO OUT-Punkt Punkt Drücken Sie die SET-Taste gemeinsam mit der AUDIO OUT-Taste. AUDIO IN-Taste AUDIO OUT-Taste Taste IN Taste SET OUT-Taste Drücken Sie die Tasten ALT/[F8] (PAGE MODE) oder die Tasten ALT/[F9] (EXTEND MODE). Wenn Sie den PAGE-Modus gewählt haben, drücken 4-4-7 Tele-File-Menü...
Seite 92 Änderung der im Tele-File-Menü angezeigten Informationen Drücken Sie die Cursortaste T oder t. Verlassen des Tele-File-Menüs Drücken Sie die Taste [F10] (WRITE/EXIT). Die neu eingegebenen bzw. modifizierten Daten werden auf dem Speicheretikett gespeichert, wonach der Videorecorder das Tele-File-Menü verlässt. Hinweis Während die Daten geändert werden und wenn die Schreibschutzeinstellung für das ganze Tele-File-Menü...
Seite 93 Formatieren eines Speicheretiketts zwischen „59i 1080 422“ und „59i 4:2:2 SQ“ umzuschalten. Drücken Sie die Tasten ALT/[F1] (FORMAT T-File). Taste Anzeige Funktion [F1] Drücken Sie die SFT-Taste gemeinsam mit der Taste CUE SCAN Festlegung der Richtung der Cursor-Verschiebung nach [F1] (FORMAT T-File). Drücken der PREROLL-Taste Eine Aufforderung zur Bestätigung des Formatierens [F4]...
Seite 94: Änderung Der In/Out-Zeitdaten
Drücken Sie die Cursortaste T oder t zur Wahl Drücken Sie die Taste [F10] (SAVE/EXIT). eines Zeichens. Danach erscheint erneut das vor der Eingabe des Titels zuletzt angezeigte Menü im Display. Änderung der IN/OUT-Zeitdaten Verwenden Sie die Cursortasten, um den Cursor (B) auf die Zeile zu führen, in die der IN/OUT Zeitcode geschrieben werden soll.
Seite 95: Auswirkung Auf Andere Daten Der Dateneingabe Oder Aktualisierung
Auswirkung auf andere Daten der Dateneingabe Drücken Sie die Taste [F7] (SET LETTER) oder die oder Aktualisierung mittlere Cursortaste. Wenn Sie den IN-Punkt oder OUT-Punkt eingeben oder Das gewählte Zeichen wird eingegeben. aktualisieren, werden andere Daten aktualisiert, wie in der folgenden Tabelle gezeigt.
Seite 96: Hdcam-Format Tele-File-Menü Aufrufen Des Tele-File-Bildschirms
Taste [F7] (PROTECT). Wenn rechts neben „No.“ Mit der Cursortaste R oder r wählen Sie „ID“ oder erscheint, ist es nicht möglich, die Einstellungen für IN, „ADMIN“ und drücken dann die ENTRY-Taste. OUT und Dateinamen zu ändern. Wählen Sie mit der Cursortaste T oder t das Aufheben der Schreibschutzeinstellung einzugebende Zeichen.
Seite 97 • Drücken Sie im Tele-File-Menübild die Taste [F2] (ENTRY POINT) und wählen Sie „IN/OUT point“. • Stellen Sie den VTR SETUP-Menüparameter 126 „Tele- File ENTRY POINT“ auf „IN/OUT point“. Hinweis Während die Daten geändert werden und wenn die Schreibschutzeinstellung für das ganze Tele-File-Menü vorgenommen wurde, werden Daten, die vor dem Vornehmen der Einstellung erstellt wurden, überschrieben.
Seite 98 k Comment Drücken Sie die SFT-Taste gemeinsam mit der Taste [F1] (FORMAT T-File). Anzeige eines Kommentars zu einem Cue-Punkt. „COMPLETED“ erscheint. Taste Anzeige Funktion [F1] CUE SCAN Festlegung der Richtung der Einstellung von Schreibschutz für das ganze Cursor-Verschiebung nach Menü Drücken der PREROLL-Taste.
Seite 99: Verschieben Des Cursors Mit Den Zifferntasten
Verschieben des Cursors mit den Zifferntasten Drücken Sie die Taste [F5] (DEL POINT), während Geben Sie eine Zeilennummer mit den Zifferntasten ein Sie die SFT-Taste gedrückt halten. und drücken Sie dann die Taste [F9] (CUENUM POINT). Der Zeitcodebereich wird leer und ist zur Eingabe Der Cursor verschiebt sich zu der eingegebenen neuer Zeitdaten bereit.
Seite 100 Attributen umgeschaltet: OK t NG t KP (KEEP) t Eingabe und Modifizierung von IN/OUT-Punkt- leer (kein Attribut). Daten über die Zifferntasten Änderung der Aufnahme-Startpunkt-Einstellung Verwenden Sie die Cursortasten, um den Cursor auf den zu löschenden Time-Bereich zu führen. Drücken Sie die Taste [F4] (CHANGE DATA).
Seite 101 dann die CLR-Taste gemeinsam mit der IN-Taste (zum Eingabe- Gemeinsames Gemeinsames Löschen von IN-Punkt-Daten) oder der OUT-Taste (zum zustand Drücken der Tasten Drücken der Löschen von OUT-Punkt-Daten). Um sowohl IN-Punkt- ENTRY und IN Tasten ENTRY und als auch OUT-Punkt-Daten zu löschen, drücken Sie gleichzeitig die beiden Tasten IN oder OUT, während Sie Nur OUT- IN-Punkt-Daten...
Seite 102: Änderung Der Tk-Daten
Eingabe oder Modifizierung von OUT-Punkt-Daten Verschieben des Cursors über die Zifferntasten Geben Sie die Zeilennummer über die Zifferntasten Status der Eingabedaten IN-Punkt OUT-Punkt ein. Drücken Sie dann die Taste [F9] (CUENUM POINT). Daraufhin wird der Cursor auf die über die Die Zeitsequenz der IN/OUT- Die Daten Die Daten...
Seite 103: Kopieren Von Cut-Daten
Erneuter Beginn des Eingabevorgangs Drücken Sie die Taste [F9] (CANCEL), um neu zu starten. Änderung eines Zeichens Drücken Sie die Cursortaste R, um den Cursor auf die zu ändernden Cut-Daten zu führen. Drücken Sie dann die Cursortaste T oder t, um die gewünschte Einfügeposition aufzusuchen.
Seite 104: Kopieren Von Scn-Daten
dann die Cursortaste T oder t, um die gewünschte Einfügeposition aufzusuchen. Drücken Sie die Taste [F10] (SAVE/EXIT). Danach erscheint erneut das vor Eingabe der Szenen- Daten zuletzt angezeigte Menü im Display. Kopieren von Scn-Daten Bewegen Sie den Cursor in die Zeile, in die die kopierten Daten eingefügt werden sollen.
Seite 105 Wenn ein falsches Zeichen eingegeben wurde Drücken Sie die Taste [F6] (BACK SPACE), um das fehlerhafte Zeichen aufzusuchen. Geben Sie dann das korrekte Zeichen ein. Erneuter Beginn des Eingabevorgangs Drücken Sie die Taste [F9] (CANCEL), um neu zu starten. Änderung eines Zeichens Drücken Sie die Cursortaste R, um den Cursor auf den zu ändernden Kommentar zu führen.
Seite 106: Löschen Einer Zeile
Hinweis Wenn Sie das obige Verfahren ausführen, während sich der Cursor auf anderen als den Time-Daten befindet, wird nur der jeweils durch den Cursor ausgewählte Inhalt verschoben. Wenn die gesamte Zeile verschoben werden soll, müssen Sie daher darauf achten, den Cursor auf den Time-Daten zu platzieren.
Seite 107 Erneuter Beginn des Eingabevorgangs Drücken Sie die Taste [F9] (CANCEL), um neu zu starten. Änderung eines Zeichens Drücken Sie die Cursortaste R, um den Cursor auf das Feld ID oder ADMIN zu führen. Drücken Sie dann die Cursortaste T oder t, um die gewünschte Einfügeposition aufzusuchen.
Seite 108: Video-Menü
4-5 VIDEO-Menü Das VIDEO-Menü dient zur Einstellung der Videosignale. Hinweis Der VIDEO-Menüschirm zeigt u.a. die Betriebsart des HD-Bildqualitätseinstellungen sind bei der Wiedergabe Videorecorders, den Zeitcode der aktuellen Position und von im Format RGB (4:4:4) aufgezeichneten Bändern den Zeitcodetyp. nicht möglich. Außerdem sind HD- Über HD-Bildqualität-Einstellungen Bildqualitätseinstellungen nicht möglich, wenn die Bei der Wiedergabe von im Format Y/P...
Seite 109: Wahl Des Referenzsignals (Servo Ref)
Die Anzeige „prst“ (preset) erscheint. 4-5-1 Wahl des Referenzsignals (SERVO REF) Beim gewünschten Einstellwert drücken Sie die Funktionswahltaste ([F4] zum Beispiel). Drücken Sie die Taste [F2] (SERVO REF) zur Wahl des Dabei ändern sich die Zahlenwerte wie folgt. Signals, das als Referenzsignal für die Betriebsvorgänge des Videorecorders dienen soll.
Seite 110 Einstellung des Y-Ausgangspegels (HD) inkrementieren oder dekrementieren. Eine Änderung der Einstellung ist auch mit dem MULTI CONTROL- Diese Einstellung wird mit der Taste [F5] (Y (HD)) Regler möglich. vorgenommen. Taste ALT/[F3] B-Y (D1): Durch Drücken wird diese prst: 100 % (4000H) Taste aktiviert und mit den Tasten R und r lässt sich Numerischer Wert: 0,0 (0H) bis 141,3 % (5A70H) der zugeordnete Wert dezimal jeweils um 0,1...
Seite 111 Einstellbereich: –1,4 H bis +1,4 H Diese Einstellung kann auch im VTR SETUP Diese Einstellung kann auch im VTR SETUP Menüparameter 758 „R-Y LEVEL (D1)“ ausgeführt Menüparameter 713 „SYNC PHASE (HD)“ ausgeführt werden. werden. Einstellung des Bildsignalverstärkungs- Hinweis Ausgangspegels (HD/SD) Diese Funktion ist im 4:4:4-Dualstream-Modus (RGB 10 Diese Einstellung wird mit den Tasten ALT/[F5] (V GAIN Bit) und im 4:4:4-Modus (RGB 10 Bit) mit variabler...
Seite 112: Auswählen Der Fc Lut-Funktion (Fc Lut Bank)
prst: 7.5 IRE Anzeigen der LUT-Kurve Numerischer Wert: 0 bis +10,0 Drücken Sie die Cursortaste R oder r (oder drehen Sie Einstellbereich: 0 bis +10,0 IRE den Drehknopf MULTI CONTROL) zum Auswählen der LUT-Datei, und drücken Sie die Taste [F1] Diese Einstellung kann auch im VTR SETUP Menüparameter 762 „SETUP LEVEL (CST)“...
Seite 113: Wiederherstellen (Zurücksetzen) Aller Vtr Lut- Einstellungen Auf Die Standardwerte
Drücken Sie bei gedrückter SFT-Taste die Taste [F3] Sortieren der Liste [F5] (NAME): Die Liste wird nach dem Dateinamen (FC LUT SAVE). sortiert. Die LUT-Daten werden auf dem „Memory Stick“ [F6] (DATE): Die Liste wird nach dem Datum sortiert. gespeichert. Drücken Sie die Taste [F9] (LOAD).
Seite 114: Audio-Menü
4-6 AUDIO-Menü Das AUDIO-Menü dient zur Audiosignaleinstellung. Der Aufrufen des AUDIO-Menüs AUDIO-Menüschirm zeigt u.a. die Betriebsart des Drücken Sie die AUDIO-Taste. Videorecorders, den Zeitcode der aktuellen Position und den Zeitcodetyp. Taste Anzeige Funktion Einstellungen [F1] AUDIO IN Aufrufen des AUDIO INPUT-Menüs SDI, AES/EBU, SDI96 AES96 [F3]...
Seite 115: Wahl Des Audio-Eingangssignals (Audio In)
übereinstimmt. Aufnahme-/ Audioeingangssignal- In diesem Fall wird, wenn SDOUT EXCHNG auf „dis“ Wiedergabemodus Einstellung steht, die Taste auch orange hervorgehoben. [F5] Trifft auf vier benachbarte • 4:2:2 1080i/PsF • Die Taste im AUDIO-Menü wird orange [F5] Kanäle zu. • 4:4:4 SQ RGB hervorgehoben, wenn nur ein einziger der SD SDI- •...
Seite 116: Wahl Der Quellenspur Für Digital-Audioausgangssignal (Digout Exchng)
„AUDIO INPUT/OUTPUT SAMPLING FREQUENCY“ Führen Sie nun die Quellenspurwahl für das Digital- des VTR SETUP-Menüs auf „96K“ eingestellt ist. Audioausgangssignal bei jedem Kanal aus. TR1 bis TR12: Wählen Sie die auf den Spuren 1 bis Drücken Sie die Taste [F1] (AUDIO IN). 12 aufgezeichneten Audiosignale aus.
Seite 117: Ersatzmoduswahl (Edit Preset Replace Channel Select)
Rücksetzen auf die werkseitigen eingestellt ist, werden die Ergebnisse der Quellenspurauswahl nicht widergespiegelt, und die Voreinstellungen Standardeinstellungen der Quellenspuren aller Kanäle Drücken Sie die mittlere Cursortaste. Der Cursorparameter werden beibehalten. schaltet auf Vorgabe zurück. Drücken Sie die Taste [F5] (SDOUT EXCHNG). Rücksetzen der Quellenspur auf die werkseitigen Voreinstellungen Daraufhin erscheint das SDOUT-Menü...
Seite 118: Ersatzmoduswahl Für Digital-Audio-Schnitt
Wählen sie für jeden Kanal den Vorauswahl- es solchen Geräten, Kanäle 1 bis 8 auf diesem Gerät zu Schnittkanal aus. steuern. CH1 bis CH12: Der Kanal dieses Geräts wird durch Drücken Sie die Tasten ALT/[F3] (REPLACE den Schnittbefehl des Vorauswahl-Schnittkanals MODE).
Seite 119 Das ANALOG AUDIO EDIT REPLACE-Menü wird gemeinsam mit einem REPLACE-Bildfenster aufgerufen. Legen Sie mit den Tasten [F1] (ANAREP CH9), [F2] (ANAREP CH10), [F3] (ANAREP CH11) und [F4] (ANAREP CH12) fest, ob die Kanäle 9 bis 12 mit Schnitt-Vorwahlbefehlen für die analogen Kanäle 1 und 2 gesteuert werden sollen.
Seite 120: Set Up-Menü
4-7 SET UP-Menü Das SET UP-Menü dient zum Speichern und Abrufen von Stick“ sowie zum Registrieren von Parametern in den PF- Einstellungen in bzw. aus den Videorecorder- Menüs siehe „4-1 Registrieren und Abspeichern der Speicherbanken und auf bzw. von einem „Memory Stick“, Menü-Einstellungen“...
Seite 121: Vtr Setup-Menü
Bei Einstellung der Tasten ALT/[F9] (REMOTE Hinweis 9-PIN) auf „on“ Bei Fernsteuerung des Videorecorders von einem externen Der Videorecorder kann von einem an die Anschlüsse Gerät bei auf „on“ gestellten Tasten ALT/[F9] oder ALT/ REMOTE 1-IN(9P) oder REMOTE 1-I/O(9P) [F10] sind außer der STOP- und der EJECT-Tasten alle angeschlossenen Gerät ferngesteuert werden.
Seite 122: Durchlaufen Der Parameter Des Vtr Setup-Menüs Im Scrollbetrieb
Durchlaufen der Parameter des VTR Ändern der Einstellungen SETUP-Menüs im Scrollbetrieb Drücken Sie die Tasten R und r, um die Parameter des VTR SETUP-Menüs im Scrollbetrieb zu durchlaufen. Suche nach Kategorie im Menü Die Parameter des VTR SETUP-Menüs sind je nach Einstellungstyp in verschiedenen Kategorien gruppiert.
Seite 123 Ändern Sie die Einstellung mit der Taste [F7] Bei Anzeige von Sub-Parametern wählen Sie zunächst mit der Cursortaste R oder r bzw. dem MULTI (CHANGE DATA), der Cursortaste R oder r oder dem CONTROL-Regler den zu ändernden Sub-Parameter MULTI CONTROL-Regler. und drücken Sie dann wiederholt die Taste [F8] (CHANGE DATA).
Seite 124: Panel Setup-Menü
4-7-2 PANEL SETUP-Menü Aufrufen des PANEL SETUP-Menüs Das PANEL SETUP-Menü dient zur Festlegung des Betriebszustands des oberen und unteren Steuerpults. Drücken Sie zunächst die SET UP-Taste und dann die Taste [F5] (PANEL SETUP). Taste Anzeige Funktion Einstellungen [F1] KEYINH Sperrung aller Bedienungselemente on, off [F6] KEY BEEP...
Seite 125: Kapitel 5 Aufzeichnung/Wiedergabe
Aufzeichnung/ Wiedergabe Kapitel 5-1 Vorbereitung des Aufnahmebetriebs 5-1-1 Einstellung der Schalter und Menüs Bevor Sie mit der Aufnahme beginnen, stellen Sie die Hinweis Schalter und Menüs wie unten gezeigt ein. Bei diesem Gerät werden 1035/59.94i- oder 60i-Signale als 1080/59.94i- oder 60i-Signale aufgezeichnet. Bei Einzelheiten sind den in Klammern angegebenen Seiten zu Eingang eines 1035-Signals wird eine Warnmeldung entnehmen.
Seite 126: Wahl Der Audiosignale
5-1-2 Wahl der Audiosignale Hinweis „SDI96“ und „AES96“ werden erst ab einschließlich In diesem Abschnitt wird die Wahl der zuzuleitenden und Seriennummer 12001 und nur dann angezeigt, wenn zu überwachenden Audiosignale beschrieben. das Element 842 „AUDIO INPUT/OUTPUT SAMPLING FREQUENCY“ des VTR SETUP- Menüs auf „96K“...
Seite 127: Wahl Von Nichtaudio-Daten Als Audio-Eingangssignal
auf REC LEVEL/PB LEVEL eingestellt ist (rote oder • Wenn der Parameter 842 „AUDIO INPUT/OUTPUT blaue vertikale Linie links und rechts von den Audio- SAMPLING FREQUENCY“ des VTR SETUP-Menüs Pegelanzeigen). auf „96K“ eingestellt ist, können nur Audiodaten aufgezeichnet oder wiedergegeben werden. Die Kanäle, deren Signale aktuell überwacht werden, sind durch die Buchstaben „L“...
Seite 128: Anzeigen Der Art Der Eingangssignale Am Audiopegelmeter
Aufnahme-/ Maximale Eingabe-/ Technische Daten Aufnahme-/ Maximale Ausgangs- Technische Daten Wiederga- Anzahl der Ausgabe- Wiederga- Anzahl der anschlüsse bemodus Eingangs-/ anschlüsse bemodus Ausgangs- Ausgangs- kanäle kanäle • 4:4:4 HQ HD SDI Vereinfachtes • 4:2:2 HD SDI Digitales 1-Kanal- (XYZ/ digitales Audiosignal AES/EBU 1080i/PsF Audiosignal der...
Seite 129: Anzeigeelemente Am Audiopegelmeter
Beispiel für die Anzeige der Art der Drücken Sie die Taste des Kanals, für den Sie die Eingangssignale Einstellung vornehmen wollen (zusammen mit MONITOR L), um den Kanal zu aktivieren. Eine orangeroter Rand erscheint um die Audio- Eingangssignale A / E 9 6 K Pegelanzeige herum und gibt damit an, dass sie S D I - A A / E...
Seite 130: Wahl Der Skala Der Audio-Pegelanzeigen
„PB/PB“. Audio- und Video-Wiedergabesignale werden ausgegeben. REC LEVEL-Pegelregler Wählen Sie den Kanal für die Einstellung des Aufnahmepegels (REC LEVEL). 5-1-6 Anzeigemodi der Audio- Pegelanzeigen Die Audio-Pegelanzeige ändert sich bei jedem Modus in Abhängigkeit vom verwendeten Casettentyp. Verwendete EJECT Cassette HDCAM-SR 12ch 12ch 12ch...
Seite 131: Aufzeichnung
5-2 Aufzeichnung Zur Aufnahme der Signale gehen Sie wie folgt vor. Vergewissern Sie sich, dass die REC INHIBIT- Anzeige nicht leuchtet, und legen Sie dann eine Cassette ein. Einzelheiten zum Einlegen einer Cassette siehe „3-3-2 Einlegen und Auswerfen der Cassette“ auf Seite 37 Drücken Sie die REC/EDIT-Taste gemeinsam mit der PLAY-Taste.
Seite 132: Vorbereitung Des Wiedergabebetriebs
5-3 Vorbereitung des Wiedergabebetriebs 5-3-1 Einstellung der Schalter und Menüs Bevor Sie mit der Wiedergabe beginnen, stellen Sie die Schalter und Menüs wie unten gezeigt ein. Einzelheiten sind den in Klammern angegebenen Seiten zu entnehmen. REMOTE-Tasten: Keine MONITOR SELECT-Tasten: Zu dieser Tasten leuchtet auf.
Seite 133: Manuelle Einstellung Des Audio-Wiedergabepegels
Horizontale Einstellung der Randbeschneidung zurück. Außerdem lässt sich auch mit den mittleren Cursortasten auf den voreingestellten Wert Stellen Sie Parameter 932 „H CROP POSITION (DC)“ im zurückschalten. Wenn Sie den PB LEVEL-Taste erneut VTR SETUP-Menü wunschgemäß ein. drücken und damit den PB LEVEL-Einstellmodus •...
Seite 134: Wiedergabe
5-4-2 Wiedergabe mit variabler 5-4 Wiedergabe Geschwindigkeit Die Wiedergabegeschwindigkeit kann in den Vier verschiedene Wiedergabe-Betriebsarten stehen zur Betriebsarten Jog, Shuttle und Variabel wie folgt geändert Verfügung: werden: • Wiedergabe mit variabler Geschwindigkeit Jog-Betrieb: Zwischen –1- und +1-facher oder zwischen • Wiedergabe im Jog/Shuttle/Variable-Betrieb –2- und +2-facher Normalgeschwindigkeit (für •...
Seite 135: Wiedergabe Im Shuttle-Betrieb
Drücken Sie die SHUTTLE-Taste, um die Wiedergabe zu starten. Der Videorecorder schaltet auf Standbildbetrieb. Drehen Sie den Suchlaufknopf in die gewünschte Position entsprechend der gewünschten Wiedergabegeschwindigkeit. Shuttle-Modus Drücken Sie die JOG-Taste, um die Wiedergabe zu starten. Der Videorecorder schaltet auf Standbildbetrieb. Das Band wird in der der gewählten Winkeleinstellung des Suchlaufknopfs entsprechenden Geschwindigkeit Drehen Sie den Suchlaufknopf in die gewünschte...
Seite 136: Wiedergabe Mit Capstan-Korrektur
Wiedergabe mit variabler Geschwindigkeit Um abwechselnd zwischen Wiedergabe mit Normalgeschwindigkeit und Wiedergabe mit Zur Wiedergabe im Variable-Betrieb verfahren Sie wie variabler Geschwindigkeit umzuschalten folgt. Stellen Sie den Suchlaufknopf zunächst in die der gewünschten Wiedergabegeschwindigkeit entsprechende Position und drücken Sie dann abwechselnd die PLAY- und die VAR-Taste, um zwischen beiden Betriebsarten umzuschalten.
Seite 137: Dmc-Wiedergabe
Abspeichern der Wählen Sie Methode (A) oder (B) und verfahren Sie dann wie folgt. Wiedergabegeschwindigkeiten Zum Abspeichern der Geschwindigkeiten für DMC- (A) Zur Änderung der Wiedergabegeschwindigkeit Wiedergabe gehen Sie wie folgt vor. drehen Sie den Suchlaufknopf bei gedrückter PLAY-Taste. Der Einstellbereich beträgt ±15 % (in Schritten von 1 %) der normalen Wiedergabegeschwindigkeit.
Seite 138: Ausführen Der Dmc-Wiedergabe
Drehen Sie den Suchlaufknopf in die Position, die der Drücken Sie die PREVIEW/REVIEW-Taste am On- gewünschten Wiedergabegeschwindigkeit entspricht. air-Cue-Punkt erneut. Während die MEMORY-Anzeige im Display blinkt, Die PREVIEW/REVIEW-Taste leuchtet auf. Sobald werden die Geschwindigkeitswerte im Memory das Band den Startpunkt der Geschwindigkeits- gespeichert.
Seite 139: Wiedergabe Von Nichtaudio-Daten
5-4-5 Wiedergabe von Nichtaudio- Daten Auf einem Band aufgezeichnete Nichtaudio-Daten werden automatisch erkannt und wiedergegeben. Hinweis Bei der Wiedergabe von Nichtaudio-Daten: • Unter dem Eingabedisplay im Audiopegelmeter-Feld leuchtet die DATA-Marke in Weiß auf. • Für die Audio-Pegelanzeigen leuchten alle Bereiche. •...
Seite 140: Kapitel 6 Schnittbetrieb
Schnittbetrieb Kapitel automatisch beim Schnittbetrieb, selbst wenn keine 6-1 Grundlegender Kontinuität der Zeitcodes vorhanden ist. automatischer Bedienungsschritte für automatisches Schnittbetrieb Schneiden Die Bedienungsabfolge für automatisches Schneiden mit zwei Videorecordern ist wie folgt: 6-1-1 Überblick über den Wahl der Schnittbetriebsart (siehe Seite142). automatischen Schnittbetrieb Festlegung der Schnittpunkte für Schnittrecorder und Zuspielgerät (siehe Seite142).
Seite 141: Einstellung Der Schalter Und Menüs
6-1-2 Einstellung der Schalter und Menüs Bevor Sie mit dem Schnittbetrieb beginnen, stellen Sie die Schalter und Menüs wie unten gezeigt ein. REMOTE-Tasten: Keine dieser Tasten leuchtet auf. Schnittrecorder POWER-Schalter: ON Aufnahme-Pegelregler: Aufnahmepegel Taste [F1] (TIMER SEL) im TC-Menü: TC oder CTL REMOTE-Tasten: Taste 1(9P) leuchtet.
Seite 142: Wahl Der Schnittbetriebsart
6-1-3 Wahl der Schnittbetriebsart Es kann zwischen Assemble- und Insertschnitt gewählt werden. Taste [F3] (ASSEMBLE) im HOME-Menü Funktionstasten [F4] (INS TC) bis [F6] (INS AUDIO) im HOME-Menü Wenn LINK-A/B gewählt ist (Standard) Drücken Sie eine der folgenden Tasten zur Wahl der entsprechenden Schnittbetriebsart: •...
Seite 143: Aufsuchen Und Festlegen Separater Schnittpunkte
Aufsuchen und Festlegen separater Wählen Sie durch Drücken der RECORDER- oder der PLAYER-Taste den Videorecorder, für den die Schnittpunkte Schnittpunkte festgelegt werden sollen. Die Taste leuchtet auf. Geben Sie die Schnittdaten über die Zifferntasten ein. Zur Eingabe von 01H00M30S00F z.B. drücken Sie die Zifferntasten in der Reihenfolge 1, 0, 0, 3, 0, 0, 0.
Seite 144: Automatische Festlegung Der Out-Punkte
festgelegt worden sind, ermittelt der Videorecorder automatisch den vierten Punkt. OUT-Punkt IN-Punkt In der Abbildung unten wurden die eingerahmten Schnitt-recorder Schnittpunkte manuell festgelegt, während der OUT- Punkt für das Zuspielgerät automatisch berechnet wurde. Zuspiel-gerät IN-Punkt OUT-Punkt Schnitt-recorder OUT-Punkt IN-Punkt OUT- Punkt Punkt Automatisch...
Seite 145 Drücken Sie die ENTRY-Taste gemeinsam mit einer der Tasten IN, OUT, AUDIO IN oder AUDIO OUT. SET erscheint. Wiederholen Sie Schritt 2 bis 4, um alle erforderlichen Schnittpunkte festzulegen. Festlegen eines Schnittpunkts mit den Zifferntasten Drücken Sie die gewünschte INSERT-Taste ([F4] (INS TC), [F5] (INS VIDEO), [F6] (INS AUDIO)).
Seite 146: Schneiden Von Nichtaudio-Daten
Automatische Festlegung der AUDIO OUT- Verwendung eines Videorecorders ohne Punkte Funktion für separaten Schnitt Wird der 6. Schnittpunkt (AUDIO OUT-Punkt) festgelegt, Wenn das Zuspielgerät den seperaten Audio/Video- so werden die Schnittpunktdaten aktiviert, und die Schnitt nicht unterstützt, können an dem als Zuspielgerät verwendeten Videorecorder keine getrennten unzulässigen AUDIO OUT-Punkte werden automatisch gelöscht.
Seite 147: Cue-Betrieb Und Schnittvorlauf
Hinweis Wenn die Taste [F1] (TIMER SEL) im TC-Menü auf CTL- Modus gestellt ist, erfolgt der Cue-Betrieb etwas langsamer als im TC-Modus. Dadurch soll eine exakte Anzeige der CTL-Zählung gewährleistet werden. Dauer Der Videorecorder kann so eingestellt werden, dass zwischen zwei Schnitt- entweder die Genauigkeit oder die Geschwindigkeit des punkten...
Seite 148: Korrektur Von Schnittpunkten
Löschen von Schnittpunkten Einzelheiten zur Korrektur der Schnittpunkte siehe „6-1- 10 Korrektur von Schnittpunkten“ auf Seite 148 Stoppen der Schnittsimulation Drücken Sie die STOP-Taste. Das Band wird sofort gestoppt. Zurückspulen des Bands zum Vorlaufpunkt Drücken Sie die PREROLL-Taste. Zurückspulen des Bands an den Schnittpunkt Drücken Sie die PREROLL-Taste gemeinsam mit der Taste des gewünschten Schnittpunkts.
Seite 149: Verschieben Eines Schnittpunkts Über Die Zifferntasten
Nach beendeter Korrektur lassen Sie die betreffende Schnittpunkt-Taste, die Sie in Schritt 2 gedrückt SET erscheint. hielten, los. Verschieben eines Schnittpunkts über die Zifferntasten Drücken Sie eine der Tasten IN, OUT, AUDIO IN oder AUDIO OUT. Die geänderten Zeitdaten des Schnittpunkts erscheinen in der Zeitdaten-Anzeige.
Seite 150: Ausführen Des Automatischen Schnittes
6-1-11 Ausführen des automatischen Schnittes Überblick Sind alle erforderlichen Schnittpunkte festgelegt, so Während des automatischen Schnittbetriebs laufen die signalisiert die AUTO-Taste durch Aufleuchten, dass der Bänder von Schnittrecorder und Zuspielgerät wie im Videorecorder zum automatischen Schneiden bereit ist. folgenden Diagramm gezeigt. Vorlaufpunkt IN-Punkt OUT-Punkt...
Seite 151: Ausführen Des Automatischen Schnittbetriebs
Überwachung der Signale beim Schneiden Korrektur von Schnittpunkten für späteren Während des Schnittbetriebs können Sie durch automatischen Schnittbetrieb Simultanwiedergabe die Signale zwischen dem Nach Ausführung eines automatischen Schnittes bleiben Vorlaufpunkt und dem Nachlaufpunkt, einschließlich der die Zeitdaten für die IN-, OUT-, AUDIO IN- und AUDIO Sektoren zwischen dem IN- und OUT-Punkt, überwachen.
Seite 152: Fortgeschrittener Automatischer Schnittbetrieb
Wiedergabegeschwindigkeit vom unteren Steuerpult dieses Videorecorders aus gesteuert Anfangs- wird. Diese Schnittart wird als DMC-Schnitt bezeichnet. geschwin- Stop Gespeicherte Der SRW-5800 unterstützt die DT-Funktion in den digkeit Geschwindigkeiten Letzte Formaten Digiral Betacam und HDCAM. Geschwin- digkeit Überblick über den DMC-Schnitt Festlegen der Schnittpunkte und Anforderungen für den DMC-Schnittbetrieb...
Seite 153: Ausführen Des Dmc-Schnittes
Abschalten der DMC-Schnittbetriebsart Drücken Sie die Tasten ALT/[F7] (DMC) im HOME- Menü. Drücken Sie die Tasten ALT/[F7] (DMC) im HOME- Menü. Das System schaltet auf DMC-Schnittbetriebsart. Ausführen des DMC-Schnittes Zum Festlegen eines Schnittpunkts drücken Sie die ENTRY-Taste gemeinsam mit der IN-Taste. Nach Abspeichern der Wiedergabegeschwindigkeiten im Schnittsimulations-Betrieb drücken Sie die RECORDER- und die REC/EDIT-Taste.
Seite 154: Manueller Schnittbetrieb
6-3 Manueller Schnittbetrieb Zur Ausführung des manuellen Schnittes gehen Sie wie folgt vor. Legen Sie den IN-Punkt fest. Der OUT-Punkt wird automatisch festgelegt. Drücken Sie die AUTO-Taste. Die Taste leuchtet auf. Um eine Schnittsimulation auszuführen, drücken Sie die PREVIEW/REVIEW-Taste. Drücken Sie die REC/EDIT-Taste. Suchen Sie den Schnittpunkt im Jog- oder Shuttle- Betrieb auf.
Seite 155: Anhang
Anhang Wartung Kopfreinigung Reinigen Sie die Video- und Audioköpfe unter Verwendung der Spezial-Reinigungscassette BCT- HD12CL. Lesen Sie die der Reinigungscassette beiliegende Gebrauchsanweisung sorgfältig durch, da eine unsachgemäße Verwendung zur Beschädigung der Köpfe führen kann. Wenn Sie die Reinigungscassette einsetzen, wird sie automatisch nach einem Kopfreinigungsvorgang von 10 Sekunden ausgegeben.
Seite 156: Technische Daten
Umspulzeit Ca. 4 Minuten (mit BCT-124SRL) Technische Daten Suchgeschwindigkeit Shuttle-Betriebsart HDCAM-SR-Wiedergabe: Standbild bis ca. ±50-fache Normalgeschwindigkeit Allgemeines (bei Halbbild-Frequenz 24 Hz) Aufnahmeformat Standbild bis ca. ±48-fache HDCAM-SR Normalgeschwindigkeit (bei Halbbild- Stromversorgung Frequenz 25 Hz) 100 bis 240 V Wechselspannung, Standbild bis ca. ±40-fache 50/60 Hz Normalgeschwindigkeit (bei Halbbild- Leistungsaufnahme...
Seite 157 BCT-34HDL/64HDL/94HDL/ Klirrfaktor 0,05 % oder weniger (bei 1 kHz, 124HDL Referenzpegel) Digital Betacam-Cassetten (Größen S Übersprechen –80 dB oder weniger (bei 1 kHz, und L, nur zur Wiedergabe) zwischen zwei beliebigen Kanälen) Eingangsbuchsen Digitalvideo-System HD SDI INPUT A/INPUT MONITOR Digitalvideo-System BNC (2, INPUT MONITOR zur Abtastfrequenz Signalausgabe)
Seite 158 Seriennummer 15001 installiert ist) BNC (2, einschließlich Empfohlenes Zubehör Zeicheneinblendung) Für detaillierte Informationen über das empfohlene FC OUT B (OPTION) Zubehör wenden Sie sich bitte an Ihren Sony- (bei Einbau des optionalen HKSR-5001) Kundendienstvertreter. BNC (2, einschließlich Zeicheneinblendung) Speicherkartenadapter (bis Seriennummer 11001 HD REF.
Seite 159 Hinweise • Führen Sie immer eine Probeaufnahme aus, und bestätigen Sie, dass die Aufnahme erfolgreich war. SONY KANN KEINE HAFTUNG FÜR SCHÄDEN JEDER ART, EINSCHLIESSLICH ABER NICHT BEGRENZT AUF KOMPENSATION ODER ERSTATTUNG, AUFGRUND VON FEHLFUNKTION DIESES GERÄTS ODER SEINER DATENTRÄGER, EXTERNEN SPEICHERSYSTEMEN ODER JEGLICHEN ANDEREN DATENGRÄGERN ODER...
Seite 160: Fehlermeldungen/Warnmeldungen/Zustandsmeldungen
Schutzbetriebs im Gerät verbleibt, achten Sie darauf, das Einschalten des Gerätes erneut erscheint, wenden Sie sich Netzkabel aus der Steckdose zu ziehen, bevor Sie die bitte an Ihren Sony-Vertreter. Cassette manuell entfernen. Weitere Einzelheiten zur Beseitigung von Fehlerzuständen Weitere Einzelheiten zum manuellen Entfernen einer finden Sie im Wartungshandbuch Band 1.
Seite 161: Warnmeldungen
Parameter-Nr. Display Bedeutung TH/UNTH MOTOR TIMEOUT Beim Ein- oder Ausfädeln des Bands wurde eine Betriebsstörung erfasst. FULL TOP ERROR Beim Einfädeln des Bands wurde die Erkennung des Bandanfangs nicht normal abgeschlossen. DEW DETECTED Kondensationsbildung wurde erfasst. TAPE TOP/END SENSOR Bandanfang und Bandende wurden gleichzeitig erkannt. TAPE TOP SENSOR TROUBLE Ein Bandanfangs-Sensorfehler wurde erkannt.
Seite 162 Auch wenn mehrere Warnmeldungen vorliegen, wird nur Weitere Einzelheiten zur Beseitigung der Ursache von eine gezeigt. Die Fehlerzahl erscheint unten rechts, und Sie Warnmeldungen siehe im Wartungshandbuch. können die Meldungen mit den Tasten R und r prüfen. Automatische Anzeige von Warnmeldungen Eine Fehlergeschichte wird im Fehlerprotokoll Um Warnmeldungen automatisch anzeigen zu lassen, festgehalten.
Seite 163 Parameter-Nr. Display Bedeutung INCONSISTENT AUDIO Die Abtastfrequenzdaten für die Bandwiedergabe und die FREQUENCY Abtastfrequenzdaten im System stimmen für bestimmte Kanäle nicht überein. NO A1/A2 INPUT In den digitalen Audio-Eingangssignalen auf Kanal 1 und 2 wird kein Träger erfasst. NO A3/A4 INPUT In den digitalen Audio-Eingangssignalen auf Kanal 3 und 4 wird kein Träger erfasst.
Seite 164: Zustandsmeldungen
Parameter-Nr. Display Bedeutung NO AREA FOR TELEFILE DATA Kein Platz in Tele-File vorhanden. ADDITION INVALID FORMAT TELEFILE Teile des Tele-File-Formats sind falsch. TELEFILE DATA WRITE FAIL Beim Schreiben auf Tele-File trat ein Fehler auf. NO TELEFILE LABEL Tele-File konnte nicht erkannt werden, und deshalb wird die Cassette ausgeworfen (nur HDCAM-SR).
Seite 165: Löschen Von Warnmeldungen
Taste Display Funktion Einstellung [F1] PAGE TOP Sprung zur ersten Seite [F2] PAGE END Sprung zur Seite mit der letzten Meldung [F3] FULL MSG Vollständige Anzeige der mit dem Cursor gewählten Meldung [F4] ALL CLEAR Löschen von Meldungen (LOG DATA) [F5] WARNING Anzeige von Warnmeldungen...
Seite 166: Glossar
Glossar eine Erhöhung des Grundrauschens AES/EBU-Format auf der Longitudinalspur des Bands aufgezeichnet. innerhalb des Signals verursachen. Ein Standardformat für die Übertragung digitaler Audiosignale. Die Effektschnitt-Betriebsart Cue-Punkt reduziert dieses Rauschen auf ein In diesem Format wird die Zuleitung/ Eine Markierung des Anfangs einer Mindestmaß.
Seite 167 Kettenschaltung wenn die Vollbildanzahl als Referenz Videorecorder zur sofortigen In einer Kettenschaltung sind dient. Aufnahme und Wiedergabe bereit ist. Nachdem der Videorecorder die mehrere Geräte über ihre Ein- und Siehe auch Drop-Frame-Modus. festgelegte Zeitdauer über im Ausgänge hintereinandergeschaltet. Referenz-Videosignal Bereitschaftsbetrieb verblieben ist, Das einem Gerät zugeführte Signal Ein Videosignal mit Synchronsignal wird über dessen Ausgangsbuchse...
Seite 168: Menüliste
Menüliste Dieser Abschnitt enthält Beschreibungen aller VTR • Parameter im Zusammenhang mit der Videosignal- SETUP-Menüparameter. Steuerung (Nr. 706 bis ...) Die Parameter des VTR SETUP-Menüs sind je nach • Parameter im Zusammenhang mit der Audiosignal- Funktion in verschiedenen Kategorien gruppiert. Steuerung (Nr.
Seite 169 Options- Option Einstellung Funktion nummer [input] SERVO/AV Das Servo-Referenzsignal wird mit dem folgenden Menü REFERENCE select auto festgelegt. external input: Das den HD SDI INPUT A/B-Buchsen zugeleitete Signal wird als Referenzsignal verwendet. auto: Im Aufnahmebetriebs- und im Schnittvorwahl- Zustand wird das den HD SDI INPUT A/B-Buchsen zugeleitete Signal als Referenzsignal verwendet.
Seite 170 Options- Option Einstellung Funktion nummer LOCAL KEY MAP Stellt die LOCAL KEY MAP ein. Sub-Parameter [disable] STOP disable: Die STOP-Taste ist im Fernsteuerungsbetrieb enable gesperrt. enable: Die STOP-Taste ist im Fernsteuerungsbetrieb funktionsfähig. [disable] PLAY disable: Die PLAY-Taste ist im Fernsteuerungsbetrieb enable gesperrt.
Seite 171 Options- Option Einstellung Funktion nummer PB/EE SELECT Zur Wahl der Video- und Audio-Ausgangssignale. MENU Sub-Parameter STAND BY OFF PB/MU Zur Wahl der Video- und Audio-Ausgangssignale im [EE/EE] „standby off“-Modus. PB/MU: Das Wiedergabe-Videosignal wird ausgegeben. Der Audioausgang ist ausgeschaltet. EE/EE: Die Video- und Audio-Eingangssignale werden ausgegeben.
Seite 172: Parameter Im Zusammenhang Mit Den Bedienfeldern (Nr. 101 Bis
Options- Option Einstellung Funktion nummer [off] AUTO EJECT2 Wählt die Bandbedingungen, bei denen eine Cassette (HDCAM) LEVEL1 automatisch bei der Wiedergabe ausgeworfen wird (nach LEVEL2 ca. 3 Sekunden Wiedergabe). LEVEL3 Wenn die Cassette automatisch ausgeworfen wird, erscheint die Warnmeldung „17 PB FREQUENCY IS UNSUITABLE“.
Seite 173 Options- Option Einstellung Funktion nummer [type1: -1 to +1] JOG DIAL Legt die Bandgeschwindigkeits-Eigenschaften RESPONSE type2: –2 to + 2 (Videorecorder-Befehle) für die Drehgeschwindigkeit des type3: –2 to + 2 Suchlaufknopfs im Betrieb fest. TYPE1: Die Bandgeschwindigkeit wird innerhalb des Bereichs von –1- bis +1-facher Normalgeschwindigkeit linear variiert.
Seite 174 Options- Option Einstellung Funktion nummer [field] DT MODE Für Digital Betacam/HDCAM-Format frame Legt die DT-Wiedergabe-Betriebsart fest. field: Zwischen –1- und +1-facher Normalgeschwindigkeit wird auf Halbbild-Wiedergabe-Modus gegangen (Halbbild-DT-Betrieb). Zwischen +1- und +2-facher Normalgeschwindigkeit wird auf Vollbild-Wiedergabe-Modus gegangen (Vollbild-DT-Betrieb). frame: Es wird auf Vollbild-Wiedergabe-Modus gegangen (Vollbild-DT-Betrieb).
Seite 175 Options- Option Einstellung Funktion nummer INFO DISPLAY rotation Legt den Displaymodus für das Informationsdisplay fest. MODE latch rotation: Die Anzeige wechselt automatisch in [momentary] regelmäßigen Abständen der Reihe nach. latch: Das Display kann geändert werden, indem der MULTI CONTROL-Regler gedrückt gehalten und gedreht wird;...
Seite 176 Options- Option Einstellung Funktion nummer STOP CODE Stoppcode-Erkennungsmodus und Einstellung der FUNCTION Stoppposition, wenn ein Stoppcode erkannt wird. Sub-Parameter DETECT BEEP on: Wenn ein Stoppcode erkannt wird, einen Signalton [off] abgeben. off: Wenn ein Stoppcode erkannt wird, keinen Signalton abgeben. DETECT STOP on: Wenn ein Stoppcode erkannt wird, das Band stoppen.
Seite 177: Parameter Im Zusammenhang Mit Den Schnittstellen Für Fernsteuerung (Nr. 201 Bis
Parameter im Zusammenhang mit den Schnittstellen für Fernsteuerung (Nr. 201 bis ...) Options- Option Einstellung Funktion nummer REMOTE 9-PIN [off] Zur Fernsteuerung dieses Videorecorders über ein an die REMOTE 1-IN(9P) und REMOTE 1-I/O(9P)-Buchsen angeschlossenes Gerät wählen Sie die Einstellung „on“. Hinweis Bei Steuerung des Videorecorders von einem externen Gerät, das an die Buchse REMOTE 1-IN(9P) oder...
Seite 178: Parameter Im Zusammenhang Mit Schnittbearbeitung (Nr. 301 Bis
Options- Option Einstellung Funktion nummer REMOTE 1 PORT Legt fest, ob eine oder beide der REMOTE 1-IN(9P)- und I & I/O REMOTE 1-I/O(9P)-Buchsen an der Anschlussleiste benutzt werden sollen. I & I/O: Benutzung beider REMOTE 1-IN(9P)- und REMOTE 1-I/O(9P)-Buchsen. IN: Ausschließliche Benutzung der REMOTE 1-IN(9P)- Buchse.
Seite 179 Options- Option Einstellung Funktion nummer [narrow] VAR SPEED RANGE Legt den Bereich der Bandgeschwindigkeit fest, wenn die wide Wiedergabe mit variabler Geschwindigkeit über eine an die SYNCHRONIZATION Buchse REMOTE1-IN(9P) angeschlossene Fernsteuerungseinheit ausgeführt wird. narrow: –0,5- bis +1-fache normale Bandgeschwindigkeit (HDCAM-SR), –1- bis +2-fache normale Bandgeschwindigkeit (HDCAM) oder –1- bis +3-fache normale Bandgeschwindigkeit (Digital Betacam).
Seite 180 Options- Option Einstellung Funktion nummer EDIT PRESET Legt den Kanal fest, der für den Vorwahl-Schnittbefehl REPLACE zugewiesen wird, sowie die Vorwahl-Schnitteinstellungen CHANNEL SELECT für jeden Kanal. Unter-Menüpunkt [disable] REPLCE CH SEL disable: Die Einstellungen in diesem Menü sind deaktiviert, enable statt dessen werden die Einstellungen des Menüs REPLACE MODE und das Menü...
Seite 181: Parameter Im Zusammenhang Mit Prerollfunktionen (Nr. 401 Bis
Options- Option Einstellung Funktion nummer EDIT RETRY Stellen Sie diesen Parameter ein, wenn der Videorecorder [on] während eines Schnitts von Videorecorder zu Videorecorder als Schnittgerät verwendet wird. Legt die zu ergreifende Maßnahme fest, falls der Schnittrecorder nicht synchron zum Abspielgerät läuft. off: Es wird nicht geschnitten und der Videorecorder geht auf STOP-Modus.
Seite 182 Options- Option Einstellung Funktion nummer CUEUP BY TC capstan only Die Einstellung dieses Parameters ist nur dann wirksam, [reel/capstan] wenn Parameter 602 auf „TC“ oder „UBIT“ gestellt ist. capstan only: Beim Anfahren des Cue-Punktes läuft das Band im Pinch ON -Zustand. (Die maximale Bandgeschwindigkeit beträgt das Zehnfache der Normalgeschwindigkeit.) reel/capstan: Beim Anfahren des Cue-Punktes läuft das...
Seite 183: Parameter Im Zusammenhang Mit Der Aufnahmesperrung (Nr. 501 Bis
Parameter im Zusammenhang mit der Aufnahmesperrung (Nr. 501 bis ...) Options- Option Einstellung Funktion nummer STILL TIMER 0.5 sec Legt die Zeitdauer fest, nach welcher der Bandschonungs- 5 sec Modus automatisch aktiviert wird, um den Videokopf und 10 sec das Band zu schonen. 20 sec Bei gestopptem Band (im Stoppbetrieb oder bei 30 sec...
Seite 184: Parameter Im Zusammenhang Mit Dem Zeitcode (Nr. 601 Bis
Options- Option Einstellung Funktion nummer DRUM ROTATION 1 min Wird für die Menüpunkte 502 oder 503 die Einstellung TIMER 2 min „tension release“ ausgewählt, oder ist für Menüpunkt 504 3 min „on“ eingestellt, dreht der Kopftrommelmotor nach 4 min Einschalten des Bandzug-Freigabe-Modus weiter. 5 min In diesem Menüpunkt wird die Zeit eingestellt, bis das 10 min...
Seite 185 Options- Option Einstellung Funktion nummer [LTC] TCR MODE select Zur Wahl des im Wiedergabebetrieb vom Zeitcodeleser auto ausgelesenen Zeitcodes. VITC LTC: Das LTC-Signal wird ausgelesen. auto: Bei einer Wiedergabegeschwindigkeit im Bereich ±1/ 2 Normalgeschwindigkeit wird der VITC ausgelesen, bei einer Wiedergabegeschwindigkeit außerhalb dieses Bereiches wird der LTC ausgelesen.
Seite 186 Options- Option Einstellung Funktion nummer TCG/UBG REGENE Zur Wahl des zu regenerierenden Signals, wenn der MODE Zeitcodegenerator in den Regenerierungsbetrieb geschaltet ist (d.h., wenn Parameter 606 auf „regene“ gestellt ist) oder der Videorecorder auf automatischen Schnittbetrieb geschaltet ist. TC & UB: Sowohl Zeitcodesignal als auch Benutzerbitdaten werden regeneriert.
Seite 187 Options- Option Einstellung Funktion nummer VITC POSITION-1 9,322 line Wenn der 25PsF/50i-Modus am Videorecorder gewählt ist, select (PAL) legt dieser Parameter die Einfügezeilen für das VITC- Signal fest. [19,332 line] Das Signal kann in eine beliebige Zeile zwischen 9.322 und 22.335 eingefügt werden.
Seite 188 Options- Option Einstellung Funktion nummer CHARACTER V- Zur Einstellung der vertikalen Bildschirm-Position der POSITION eingeblendeten Zeichen im Ausgangssignal der MONITOR-Buchse von SD SDI OUT, der SD OUT [22] COMPOSITE-Buchse und der MONITOR-Buchse von HD SDI OUTPUT. Der Wert 0 entspricht der untersten Zeile des Bildschirms, der Wert 23 der obersten Zeile des Bildschirms.
Seite 189 Options- Option Einstellung Funktion nummer [off] REMAIN TIME Legt fest, ob die Bandrestzeit eingeblendet werden soll. DISPLAY 10min off: Die Bandrestzeit wird nicht eingeblendet. 10min: Die Bandrestzeit wird nur dann eingeblendet, wenn sie 10 Minuten oder weniger beträgt. on: Die Bandrestzeit wird stets eingeblendet. Hinweis Wenn keine Cassette eingelegt ist, wird keine Bandrestzeit angezeigt.
Seite 190: Parameter Im Zusammenhang Mit Der Videosignal-Steuerung (Nr. 706 Bis
Options- Option Einstellung Funktion nummer [off] LAST ERROR LOG Legt fest, ob in der eingeblendeten Anzeige die Anzahl der NUMBER DISPLAY Fehlermeldungen erscheinen soll. blink off: Die Anzahl der Fehlermeldungen wird nicht angezeigt. on: Die Anzahl der Fehlermeldungen wird angezeigt. blink: Die Anzahl der Fehlermeldungen wird angezeigt.
Seite 191 Options- Option Einstellung Funktion nummer FINE (HD) Steuert die Phase des aus den HD SDI OUTPUT- preset: 0 Anschlüssen ausgegebenen HD-Videosignals entsprechend der Menüeinstellung. 1024 Hinweis Diese Funktion ist im Modus 444SQ 3D und 444SQ mit variabler Geschwindigkeit nicht verfügbar. HD OUT BLANK [through] Schaltet die Ausgabe der Vertikal-Austastlücke der HD-...
Seite 192 Options- Option Einstellung Funktion nummer SETUP LEVEL Zur Justierung des Setup-Levels des analogen FBAS- (CST) Videosignal-Ausgangs von der Buchse SD OUT preset: 7.5 IRE COMPOSITE (MONITOR). [7.5] 10.0 SYNC PHASE (SD) –128 Zur Einstellung der Phase des aus dem Ausgang SD SDI preset: 0 OUT und dem analogen Composite-Videoausgang des Anschlusses SD OUT COMPOSITE (MONITOR)
Seite 193 Options- Option Einstellung Funktion nummer [blank] BLANK LINE PAL Für Digital Betacam (PAL)-Wiedergabe wird festgelegt, ob through für die Vertikal-Austastlücke des SD-Videosignals Sub-Parameter Austastung vorgenommen wird. all line Diese Wahl kann für jede Zeile separat vorgenommen werden, und die Y/C-Signale und ungeraden/geraden 9, 322 line Halbbilder werden gleichzeitig ausgetastet.
Seite 194: Parameter Im Zusammenhang Mit Der Audiosignal-Steuerung (Nr. 807 Bis
Parameter im Zusammenhang mit der Audiosignal-Steuerung (Nr. 807 bis ...) Options- Option Einstellung Funktion nummer AUDIO MONITOR-L Zur Wahl des Audiokanals, dessen Signal an der select MONITOR OUTPUT L-Buchse ausgegeben wird. Sub-Parameter A-MON CH1 disable [enable] A-MON CH2 [disable] enable A-MON CH3 [disable] enable...
Seite 195 Options- Option Einstellung Funktion nummer AUDIO MONITOR-R Zur Wahl des Audiokanals, dessen Signal an der select MONITOR OUTPUT R-Buchse ausgegeben wird. Sub-Parameter A-MON CH1 [disable] enable A-MON CH2 disable [enable] A-MON CH3 [disable] enable A-MON CH4 [disable] enable A-MON CH5 [disable] enable A-MON CH6...
Seite 196 Options- Option Einstellung Funktion nummer AUDIO INPUT AES/EBU Legt die Eingangssignale für die Audiokanäle 1 bis 12 fest. SELECT [SDI] Dies ist nur gültig, wenn Parameter 831 auf „off“ gestellt ist. SDI96 * AES/EBU: Legt den Signaleingang zur DIGITAL I/O (AES/ Sub-Parameter AES96 * EBU) INPUT-Buchse fest.
Seite 197 Options- Option Einstellung Funktion nummer AUDIO PB LEVEL FFFF (HEX) Legt den Audio-Wiedergabepegel fest. Sub-Parameter [4000 $HEX%] A-PB LEVEL CH1 0 (HEX) A-PB LEVEL CH2 A-PB LEVEL CH3 A-PB LEVEL CH4 A-PB LEVEL CH5 A-PB LEVEL CH6 A-PB LEVEL CH7 A-PB LEVEL CH8 A-PB LEVEL CH9 A-PB LEVEL CH10...
Seite 198 Options- Option Einstellung Funktion nummer DIGITAL AUDIO Legt die Signalspuren fest, die den Kanälen 1 bis 12 für die OUTPUT Ausgabe des Multiplex-Tons mit HD SDI im AES/EBU- EXCHANGE Format zugewiesen werden. Beachten Sie, dass SD SDI diese Einstellungen auch dann Sub-Parameter verwendet, wenn SDOUT EXCHNG auf dis (disable, [TR1]...
Seite 199 Options- Option Einstellung Funktion nummer DIGITAL OUT CH12 TR1 [TR12] SD AUDIO Wählt unabhängige Quellenspuren für die Audiosignale OUTPUT (Kanäle 1 bis 8), die mit Multiplex mit SD SDI kombiniert EXCHANGE werden sollen. Sub-Parameter [disable] SDOUT EXCG disable: Hängt von den Einstellungen des DIGOUT enable EXCHNG-Menüs CH1 bis CH8 ab.
Seite 200 Options- Option Einstellung Funktion nummer [AUTO] AES/EBU INPUT Legt bei der Aufnahme im HDCAM-SR-Format fest, ob MODE VLOCK Eingangssignale zu der DIGITAL I/O (AES/EBU) INPUT- Buchse durch den Abtastratenwandler geleitet werden sollen. AUTO: Eingangssignale werden durch den Abtastratenwandler geleitet. In diesem Fall gibt es keine Einschränkungen für Eingangssignale.
Seite 201: Parameter Im Zusammenhang Mit Der Digitalen Signalverarbeitung (Nr. 902 Bis
Parameter im Zusammenhang mit der digitalen Signalverarbeitung (Nr. 902 bis ...) Options- Option Einstellung Funktion nummer FREEZE MODE [field] Legt bei manuellem Einfrieren des Bildes (über REMOTE 1 field1 IN(9P)- oder REMOTE 2 PARALELL I/O(50P)-Buchse oder field2 am Steuerpult) oder bei automatischem Freeze-Betrieb frame1+2 den Modus und das Timing des eingefrorenen Bildes frame2+1...
Seite 202 Options- Option Einstellung Funktion nummer ACTIVE LINE 1080 Dieser Parameter legt den Umwandlungsmodus für die CONVERT MODE Anzahl effektiver Abtastlinien fest. 1035k1080(PANEL) 1035k1080(CONV): Die Anzahl der effektiven Abtastlinien wird unter Erhaltung des Bildseitenverhältnisses von 1035 auf 1080 umgewandelt. 1035k1080(PANEL): Die Anzahl der effektiven Abtastlinien wird von 1035 auf 1080 umgewandelt.
Seite 203 Options- Option Einstellung Funktion nummer [16:9] LETTER BOX Wenn Parameter 930 auf „LETTER BOX“ gestellt ist, legt MODE (DC) 14:9 diese Einstellung das Seitenverhältnis für den HD-SD- 13:9 Wandlerausgang fest. 16:9: Das Seitenverhältnis für den HD-SD- Wandlerausgang ist 16:9. 14:9: Das Seitenverhältnis für den HD-SD- Wandlerausgang ist 14:9.
Seite 204 Options- Option Einstellung Funktion nummer GAMMA LEVEL Dieser Parameter dient zur Einstellung der Down- (DC) Konverter-Image-Enhancer-Funktion. Mit diesem preset: 0 Parameter wird das Gefälle der Korrekturkurve eingestellt. Nur gültig, wenn die GAMMA LEVEL-Einstellung durch Menüparameter 941 aktiviert ist. –128 CROSS COLOR Legt den Schärfepegel für die Abwärtswandlerausgang- CRISP (DC) Crossfarbe fest.
Seite 205 Options- Option Einstellung Funktion nummer DETAIL GAIN (UC) Stellt die Up-Konverter-Image-Enhancer-Funktion ein. preset: 64 Stellt die Schärfe von Umrissen ein. [64] LIMITTER (UC) Stellt die Up-Konverter-Image-Enhancer-Funktion ein. preset: 32 Stellt den Detail-Maximumpegel ein, der zur Entzerrung des Originalsignals hinzugefügt wird. [32] CRISP Stellt die Up-Konverter-Image-Enhancer-Funktion ein.
Seite 206 Options- Option Einstellung Funktion nummer [LINK-A/B] MONITOR OUT Festlegen des Monitorausgangs für Wiedergabe/ SELECT (DUAL LINK-B/A Aufzeichnung mit Dual Stream oder Wiedergabe mit MODE) LINK-A doppelter Geschwindigkeit. LINK-B LINK-A/B: Zusammen mit dem Haupt-Ausgangssignal SPLIT (A/B) werden das Signal LINK-A (das am Anschluss HD SDI SPLIT (B/A) INPUT A eingehende Signal) und das Signal LINK-B Field Sequence (A/B)
Seite 207 Options- Option Einstellung Funktion nummer [MON] DC/FC OUT Festlegen des DC/FC-Ausgangs für Wiedergabe/ SELECT (DUAL LINK-A Aufzeichnung mit Dual Stream oder Wiedergabe mit MODE) LINK-B doppelter Geschwindigkeit. SPLIT (A/B) MON: Es wird die Einstellung aus Menüpunkt 981 SPLIT (B/A) angewendet. Das LINK-A-Signal (der Signaleingang Field Sequence (A/B) des Anschlusses HD SDI INPUT A) wird ausgegeben, Field Sequence (B/A)
Seite 208: Parameter Im Zusammenhang Mit Der Pulldown-Steuerung (Nr. A01 Bis
Options- Option Einstellung Funktion nummer –480 bis [0] bis 480 BORDER Wenn die Anzeige auf dem Monitor bei Aufzeichnung/ POSITION Wiedergabe mit Dual Stream oder Wiedergabe mit doppelter Geschwindigkeit geteilt ist, wird mit diesem Menüpunkt die Position der Trennlinie festgelegt. Parameter im Zusammenhang mit der Pulldown-Steuerung (Nr.
Seite 209 Options- Option Einstellung Funktion nummer [off] PD EXT SD REF Bei Einstellung der Betriebsfrequenz auf 23,98PsF wird LOCK MODE lock1 festgelegt, ob das Pulldown-Ausgangssignal und das lock2 down-konvertierte Ausgangssignal mit dem Referenzsignal der REF. INPUT 2-Buchse synchronisiert werden. off: Das Pulldown-Ausgangssignal und das down- konvertierte Ausgangssignal werden nicht mit dem Referenzsignal der REF.
Seite 210 Options- Option Einstellung Funktion nummer [LINE] 9-Pin TC sense Legt fest, ob die Zeitcode-Information des FC- select Ausgangssignals wieder hergestellt wird, wenn der Zeitcode-Erkennungsbefehl über die 9-polige Buchse eingegeben wird. LINE: Zeitcode-Information des Haupt-Ausgangssignal wird hergestellt. Im Pulldown-Umwandlungsmodus wird die 24-Vollbilder/s-Zeitcode-Information wieder hergestellt.
Seite 211: Parameter Im Zusammenhang Mit Hksr-5804 (Nr. B01 Bis
Options- Option Einstellung Funktion nummer [off] FC LUT MODE Wählt, ob LUT verwendet wird und gegebenenfalls, in Bank-1 welcher Bank die LUT-Datei gespeichert wird. Bank-2 off: LUT-Konvertierung ist deaktiviert. Bank-3 Bank-1 bis Bank-8: Wählen Sie die LUT-Datei durch Wahl Bank-4 einer der Bänke 1 bis 8.
Seite 212 Options- Option Einstellung Funktion nummer [off] INTERNAL VIDEO Zur Wahl des Testsignals, das vom internen SIGNAL COLOR BARS (100%) Signalgenerator des Videorecorders ausgegeben wird. GENERATOR (HD) COLOR BARS (75%) off: Es wird kein Testsignal erzeugt, und der Videorecorder SMPTE COLOR BARS arbeitet normal.
Seite 213: Aufnahme- Und Wiedergabeformate Aufnahme- Und Wiedergabeformate
Aufnahme- und Wiedergabeformate Aufnahme- und Wiedergabeformate: Cassettentyp Aufnahme-/Wiedergabe-Modus Systemfrequenz × HDCAM-SR 23.98PsF 1920 1080/4:2:2 10 Bit Wurde das optionale HKSR-5803HQ 24PsF installiert, sind neben normaler 25PsF Aufzeichnung/Wiedergabe auch Aufzeichnungen/Wiedergaben mit Dual 29.97PsF Stream (3D) sowie Wiedergabe mit 30PsF doppelter Geschwindigkeit möglich. •...
Seite 214 Cassettentyp Aufnahme-/Wiedergabe-Modus Systemfrequenz × HDCAM-SR 1280 720/4:2:2 10 Bit Bei Einbau des optionalen HKSR- 59.94P 5803HQ installiert, sind neben normaler Aufzeichnung/Wiedergabe auch Wiedergabe mit doppelter Geschwindigkeit und Aufzeichnung/ Wiedergabe mit Dual Stream (3D) möglich. • Ab einschließlich Seriennummer 12001 bei diesem Gerät ist die Aufnahme/Wiedergabe mit doppelter Geschwindigkeit eine Standardfunktion.
Seite 215 Kompatibilität mit Geschwindigkeitsverschiebung der Wiedergabe für HDCAM-SR 4:2:2-Modus System- HD SDI-AUSGANG frequenz 1920 × 1080 1280 × 720 Aufnahme- 23.98PsF 24PsF 25PsF 29.97PsF 30PsF 59.94P 59.94P band-Format 59.94i − − 1080 4:2:2 23.98PsF 10 Bit − − 24PsF − − 25PsF −...
Seite 216 1920 × 1080 4:4:4 (HQ) -Modus System- HD SDI-AUSGANG frequenz × 1920 1080 4:4:4 RGB 12 Bit (HQ) 4:4:4 RGB 10 Bit (HQ) Aufnahme- 23.98PsF 24PsF 25PsF 29.97PsF 30PsF 23.98PsF 24PsF 25PsF 29.97PsF 30PsF Bandformat 59.94i 59.94i 1920 4:4:4 23.98PsF ×...
Seite 217: Aufnahme- Und Wiedergabebandformate Und Wandlerausgang
• Die Formate 2048 × 1556, 2048 × 1080 und 1920 × 1080 wird das Video im 12-Bit-Format ausgegeben. Die zwei unteren Bits sind 0. sind nicht miteinander kompatibel. • Die Formate 2048 × 1556 und 2048 × 1080 unterstützen den SQ-Modus nicht.
Seite 218 Cassettentyp Aufnahme-/Wiedergabe- HD SDI- SD SDI- FORMAT CONV.-Ausgang Modus Ausgang Ausgang Systemfrequenz Systemfrequenz Systemfrequenz Hinweis × − HDCAM-SR 23.98PsF 23.98PsF 1080/4:2:2/23.98PsF 1920 1080 4:4:4 RGB 1080/4:2:2/59.94i 525/59.94i (SQ/10 Bit) 720/4:2:2/59.94P (HQ/10 Bit) f)g) 1080/4:2:2/59.94P (HQ/12 Bit) − 24PsF 24PsF 1080/4:2:2/24PsF 1080/4:2:2/60i 1080/422/60P 25PsF...
Seite 219 Cassettentyp Aufnahme-/Wiedergabe- HD SDI- SD SDI- FORMAT CONV.-Ausgang Modus Ausgang Ausgang Systemfrequenz Systemfrequenz Systemfrequenz Hinweis − HDCAM-SR 1080/4:2:2 23.98PsF 23.98PsF 1080/4:4:4/23.98PsF 1080/4:2:2/23.98PsF 1080/4:2:2/59.94i 525/59.94i 1080/4:2:2/59.94P 720/4:2:2/59.94P − 24PsF 24PsF 1080/4:4:4/24PsF 1080/4:2:2/60i 1080/4:2:2/60P 25PsF 25PsF 625/50i 1080/4:4:4/25PsF 1080/4:2:2/25PsF 1080/4:2:2/50P 720/4:2:2/50P 29.97PsF 29.97PsF 525/59.94i 1080/4:4:4/29.97PsF 1080/4:2:2/29.97PsF...
Seite 220 Cassettentyp Aufnahme-/Wiedergabe- HD SDI- SD SDI- FORMAT CONV.-Ausgang Modus Ausgang Ausgang Systemfrequenz Systemfrequenz Systemfrequenz Hinweis − HDCAM-SR 1080/4:2:2 23.98PsF 23.98PsF 1080/4:4:4/23.98PsF HDCAM 1080/4:2:2/59.94i 525/59.94i 1080/4:2:2/59.94P 720/4:2:2/59.94P − 24PsF 24PsF 1080/4:4:4/24PsF 1080/4:2:2/60i 1080/4:2:2/60P 25PsF 25PsF 625/50i 1080/4:4:4/25PsF 1080/4:2:2/50P 720/4:2:2/50P 29.97PsF 29.97PsF 525/59.94i 1080/4:4:4/29.97PsF 1080/4:2:2/59.94P...
Seite 221 HKDV-900/503 Setup-Menüparameter dieses Geräts Menüparameter HD P 711: P LEVEL (HD) [HD/UC] HD Setup 712: SETUP LEVEL (HD) [HD/UC] HD Sync Phase 713: SYNC PHASE (HD) [HD/UC] HD Fine 714: FINE (HD) [HD/UC] D1 Master 755: MASTER LEVEL (D1) [DC/SD] D1 Y 756: Y LEVEL (D1) [DC/SD] D1 B–Y...
Seite 222: Mit Dieser Karte Nutzbare Lut-Dateiformate
# Comment Mit dieser Karte nutzbare LUT: 3 1024 LUT-Dateiformate # (Line No,) Output value Im Folgenden werden Beispiele für die fünf mit dieser Karte nutzbaren Lookup-Tabellen-Dateiformate (lut) gezeigt. • • Hinweise • Die tatsächlichen LUT-Dateien enthalten keine Zeilennummern („Lx“ in den unten stehenden Tabellen). L1023 1023 L1024...
Seite 223: Lut-Dateityp 4: R, G Und B Haben Individuelle Werte (Individuelle Kurven) Und Sind Horizontal Angeordnet
# Comment # Comment LUT10 # (Line No,) Output R Output G Output B # (Line No,) Input Output R Output G Output B value • • • • • L1023 1023 1023 1023 • L1024 1023 1023 1023 L1023 1022 1023 1023...
Seite 224: Mpeg-4 Visual Patent Portfolio Lizenz
MPEG-4 Visual Patent Portfolio Lizenz DIESES PRODUKT IST IM RAHMEN DER MPEG-4 VISUAL PATENT PORTFOLIO LIZENZ LIZENZIERT. FÜR PERSÖNLICHE UND NICHT-KOMMERZIELLE ANWENDUNG DURCH EINEN VERBRAUCHER FÜR (i) CODIERUNG VON VIDEO IN ÜBEREINSTIMMUNG MIT DEM MPEG-4 VISUAL STANDARD („MPEG-4 VIDEO“) UND/ODER (ii) DEKODIERUNG VON MPEG-4 VIDEO, DAS VON EINEM ANWENDER ALS PERSÖNLICHEN UND NICHT-KOMMERZIELLE HANDLUNG...
Seite 225: Index
Animations-Schnittbetrieb 153 DIGITAL I/O INPUT-Buchsen 29 Index Bedienungsschritte 140 DIGITAL I/O OUTPUT-Buchsen 29 Cue-Betrieb und Schnittvorlauf DISPLAY-Taste 19 DMC-Schnitt- 152 DMC-Schnitt- 152 Ausführung 153 Festlegen der Schnittpunkte und Einstellung der Schalter und AC IN-Buchse 30 Menüs 141 Wiedergabegeschwindig ALT-Taste 18 Korrektur von Schnittpunkten keiten 152 Ändern...
Seite 226 HQ modus 9 SD SDI OUT 1/2/MONITOR-Buchsen NDF (Non-drop frame) mode 184 Separater Audio/Video-Schnitt 144 NETWORK 1-Buchse 30 SERVO-Anzeige 23 IN/OUT-Tasten 20 SET UP-Menü 120 Informationsanzeige 21 SET-Taste 20 INPUT CHECK-Taste 20 SFT-Taste 20 Oberes Steuerpult 16 Insertbetrieb 140 SHUTTLE-Taste 23 Speicheretikett 11, 92 SQ-Modus 9 PAGE-Modus 182...
Seite 227 Dieser Parameter legt den Nichtaudio-Daten 139 Umwandlungsmodus für Wiedergabe im Jog-Betrieb 134 die Anzahl effektiver Wiedergabe im Shuttle-Betrieb Abtastlinien fest. 202 Einstellung der Schalter und Wiedergabe mit Capstan- Menüs 132 Korrektur 136 Einstellung des Audio- Wiedergabe mit variabler Wiedergabepegels 132 Geschwindigkeit 136 Verbesserung der Wiedergabe im Jog-Betrieb 134...
Seite 228 Das in dieser Anleitung enthaltene Material besteht aus Warenzeichen Informationen, die Eigentum der Sony Corporation sind, und • Intel und Pentium sind eingetragene Warenzeichen der Intel ausschließlich zum Gebrauch durch den Käufer der in dieser Corporation bzw. ihrer Tochterfirmen in den USA und Anleitung beschriebenen Ausrüstung bestimmt sind.
