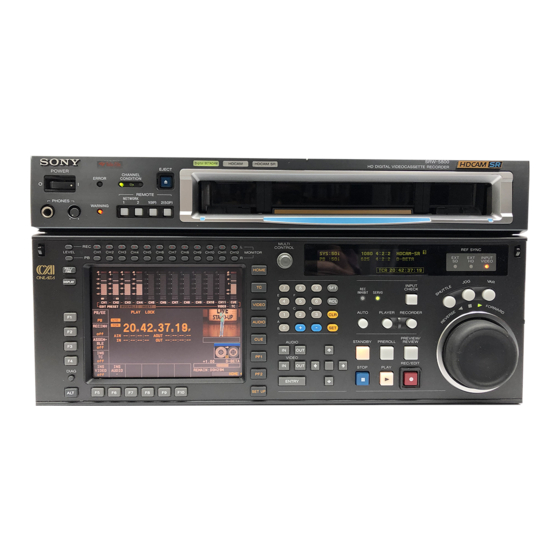

HD DIGITAL VIDEOCASSETTE RECORDER
SRW-5800
FORMAT CONVERTER BOARD
HKSR-5001
DIGITAL BETACAM/HDCAM PROCESSOR BOARD
HKSR-5802
RGB SQ PROCESSOR BOARD
HKSR-5803SQ
ADVANCED HQ PROCESSOR BOARD
HKSR-5803HQ
付属の CD-ROM には、SRW-5800 のオペレーションマニュアル（日本語、英語、フランス語、ドイツ語）が記録
されています。詳しくは「 CD-ROM マニュアルの使いかた」 （9 ページ）をご覧ください。
The supplied CD-ROM includes the Operation Manual for the SRW-5800 HD Digital Videocassette Recorder
(English, Japanese, French and German versions). For more details, see "Using the CD-ROM Manual" on page
16.
Le CD-ROM fourni est accompagné de modes d'emploi pour le magnétoscope enregistreur numérique HD
SRW-5800 (versions anglaise, japonaise, française et allemande). Pour plus d'informations, voir « Utilisation du
mode d'emploi sur CD-ROM » à la page 22.
Die mitgelieferte CD-ROM enthält Bedienungsanleitungen für den HD Digital Videocassette Recorder SRW-
5800 (Versionen in den Sprachen Englisch, Japanisch, Französisch und Deutsch). Weitere Einzelheiten finden
Sie unter „Gebrauch der Bedienungsanleitung auf CD-ROM" auf Seite 28.
電気製品は、安全のための注意事項を守らないと、火災や人
身事故になることがあります。
このオペレーションガイドには、事故を防ぐための重要な注意事項と製品の取
り扱いかたを示してあります。 このオペレーションガイドをよくお読みのうえ、
製品を安全にお使いください。お読みになったあとは、いつでも見られるとこ
ろに必ず保管してください。
OPERATION GUIDE
1st Edition (Revised 3)
[Japanese/English/French/German]

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sony SRW-5800

Inhaltszusammenfassung für Sony SRW-5800

  • Seite 1 付属の CD-ROM には、SRW-5800 のオペレーションマニュアル（日本語、英語、フランス語、ドイツ語）が記録 されています。詳しくは「 CD-ROM マニュアルの使いかた」 （9 ページ）をご覧ください。 The supplied CD-ROM includes the Operation Manual for the SRW-5800 HD Digital Videocassette Recorder (English, Japanese, French and German versions). For more details, see “Using the CD-ROM Manual” on page Le CD-ROM fourni est accompagné de modes d’emploi pour le magnétoscope enregistreur numérique HD SRW-5800 (versions anglaise, japonaise, française et allemande).
  • Seite 2 日本語 安全のために ソニー製品は安全に充分に配慮して設計されています。しかし、電気製品はまち 警告表示の意味 がった使い方をすると、火災や感電などにより死亡や大けがなど人身事故につな がることがあり、危険です。 オペレーションマニュアルおよび 事故を防ぐために次のことを必ずお守りください。 製品では、次のような表示をして います。表示の内容をよく理解し 安全のための注意事項を守る てから本文をお読みください。 4 ∼ 8 ページの注意事項をよくお読みください。 定期点検を実施する この表示の注意事項を守らないと、 火災や感電などにより死亡や大け 長期間安全に使用していただくために、定期点検を実施することをおすすめしま がなど人身事故につながることが す。点検の内容や費用については、ソニーのサービス担当者または営業担当者に あります。 ご相談ください。 故障したら使用を中止する この表示の注意事項を守らないと、 ソニーのサービス担当者または営業担当者にご連絡ください。 感電やその他の事故によりけがを したり周辺の物品に損害を与えた 万一、異常が起きたら りすることがあります。 異常な音、におい、 注意を促す記号 煙が出たら a 電源を切る。 b 電源コードや接続コードを抜く。 c ソニーのサービス担当者、または営業担当者に修理を依頼する。 炎が出たら...
  • Seite 3 目次 警告 ..........................4 注意 ..........................6 その他の安全上のご注意....................7 CD-ROM マニュアルの使いかた.................9 準備 ..................................9 CD-ROM マニュアルを読むには ....................9 仕様 ..........................10 目次...
  • Seite 4 下記の注意を守らないと、 警告 火災 感電 死亡 大けが や により や につながることがあります。 火災 感電 外装を外さない、改造しない 外装を外したり、改造したりすると、感電の原因となります。 内部の調整や設定および点検を行う必要がある場合は、必ずサービストレーニングを受 けた技術者にご依頼ください。 内部に水や異物を入れない 水や異物が入ると火災や感電の原因となります。 万一、水や異物が入ったときは、すぐに電源を切り、電源コードや接続コードを抜い て、ソニーのサービス担当者または営業担当者にご相談ください。 指定された電源コードを使用する 指定以外の電源コードを使用すると、火災や感電の原因となります。 他の電源コードを使用する場合は、ソニーのサービス担当者または営業担当者にご相談 ください。 電源コードを傷つけない 電源コードを傷つけると、火災や感電の原因となります。 • 電源コードを加工したり、傷つけたりしない。 • 重いものをのせたり、引っ張ったりしない。 • 熱器具に近づけたり、加熱したりしない。 • 電源コードを抜くときは、必ずプラグを持って抜く。 • ラックマウントするとき、レールにはさみ込まない。 万一、電源コードが傷んだら、ソニーのサービス担当者に交換をご依頼ください。 油煙、湯気、湿気、ほこりの多い場所では設置･使用しない 上記のような場所で設置・使用すると、火災や感電の原因となります。 カセット挿入口に手や指を入れない カセット挿入口に手や指を入れると、けがの原因となることがあります。...
  • Seite 5 表示された電源電圧で使用する 機器に表示されたものと異なる電源電圧で使用すると、火災や感電の原因となります。 電源コードのプラグおよびコネクターは突き当たるまで差し込む 真っ直ぐに突き当たるまで差し込まないと、火災や感電の原因となります。 ラックマウントした機器を、2 台以上同時に引き出さない 2 台以上同時に引き出すと、機器の重みでラックが転倒し、大けがの原因となります。 一度にラックから引き出すのは 1 台だけにしてください。 また、ラックが転倒・移動しないように適切な処置をとってください。 警告...
  • Seite 6 下記の注意を守らないと、 注意 けが 損害 をしたり周辺の物品に を与えることがあります。 通気孔をふさがない 通気孔をふさぐと内部に熱がこもり、火災の原因となることがあります。 • 逆さまや横倒しにしない。 • 風通しの悪い、狭いところに押し込まない。 • 毛足の長いじゅうたんや布団の上に置かない。 • 布をかけない。 安全アースを接続する 安全アースを接続しないと、感電の原因となることがあります。次の方法でアースを接 続してください。 • 電源コンセントが 3 極の場合 指定の電源コードを使用することで安全アースが接続されます。 • 電源コンセントが 2 極の場合 指定の 3 極→ 2 極変換プラグを使用し、 変換プラグから出ている緑色のアース 線を建物に備えられているアース端子 に接続してください。 安全アースを取り付けることができない 場合は、ソニーのサービス担当者にご連 絡ください。 ファンが止まったままの状態で使用しない ファンが止まると、エラーメッセージ（Error 14 または...
  • Seite 7 2 台以上積み上げない ラックを使用せずに 2 台以上積み上げると、機器が落下してけがの原因となることがあ ります。 ラックマウントレールに手や指をはさまない ラックマウントした機器を収納するときおよび引き出すとき、ラックマウントレールに 手や指をはさみ、けがの原因となることがあります。 その他の安全上のご注意 ご注意 アースの接続は、必ず電源プラグを電源コンセントへ接続する前に行ってくださ い。 アースの接続を外す場合は、必ず電源プラグを電源コンセントから抜いてから 行ってください。 機器を水滴のかかる場所に置かないこと。及び水の入った物、花瓶などを機器の 上に置かないこと。 ご注意 日本国内で使用する電源コードセットは、電気用品安全法で定める基準を満足し た承認品が要求されます。ソニー推奨の電源コードセットをご使用ください。 警告 イヤホンやヘッドホンを使用するときは、音量を上げすぎないようにご注意くだ さい。 耳を刺激するような大きな音量で長時間続けて聞くと、聴力に悪い影響を与える ことがあります。 設置時には、通気やサービス性を考慮して設置スペースを確保してください。 • ファンの排気部や通気孔（左側面および右側面）をふさがない。 • 通気のために、セット周辺に空間をあける。 • 作業エリアを確保するため、セット後方は、40cm 以上の空間をあける。 机上などの平面に設置する場合は、左側面および右側面は 4cm 以上の空間をそ れぞれ確保してください。ただし、セット上部はサービス性を考慮し 40cm 以上 の空間を確保することを推奨します。 その他の安全上のご注意...
  • Seite 8 外部機器と接続の際のご注意 • 安全のために、周辺機器を接続する際は、過大電圧を持つ可能性があるコネク ターを NETWORK 端子に接続しないでください。 接続についてはオペレーションマニュアルの指示に従ってください。 • NETWORK ケーブルご使用の際は、輻射ノイズによる誤動作を防ぐため、 シールドタイプのケーブルを使用してください。 • 液晶画面の輝点・滅点について 本機の液晶パネルは有効画素 99.99% 以上の非常に精密度の高い技術で作られて いますが、画面上に黒い点が現れたり（画素欠け） 、常時点灯している輝点 （赤、青、緑など）や滅点がある場合があります。また、液晶パネルの特性上、 長期間ご使用の間に画素欠けが生じることもあります。これらの現象は故障で はありませんので、ご了承の上本機をお使いください。なお、これらの点が記 録されることはありません。 その他の安全上のご注意...

  • Seite 9: Cd-Rom マニュアルを読むには

    ご注意 CD-ROM マニュアルの CD-ROM の破損または紛失により新しい CD-ROM をご希 使いかた 望の場合は、ソニーのサービス担当者にご依頼ください （有料） 。 付属の CD-ROM には、本機のオペレーションマニュアル （日本語、英語、フランス語、ドイツ語）が PDF 形式で記 録されています。 準備 付属の CD-ROM に収納されているオペレーションマニュア ルをご覧いただくためには、以下のソフトウェアがコン ピューターにインストールされている必要があります。 • Adobe Reader 6.0 以上 メモ Adobe Reader がインストールされていない場合は、下記 URL よりダウンロードできます。 http://www.adobe.co.jp/products/acrobat/readstep2.html Adobe、および Adobe Reader は Adobe Systems Incorporated （アドビシステムズ社）の商標です。...
  • Seite 10   （フレーム周波数が 25Hz の場合） 、 仕様 静止画∼± 40 倍速（フレーム周波数 が 29.97Hz の場合） 静止画∼± 24 倍速（フレーム周波数 が 50Hz の場合） 一般 静止画∼± 20 倍速（フレーム周波数 が 59.94Hz の場合） 記録フォーマット HDCAM 再生時 : HDCAM-SR フォーマット 静止画∼± 50 倍速（フレーム周波数 電源電圧 AC 100V、50/60Hz が 29.97Hz の場合） 、静止画∼± 58 倍 消費電力...
  • Seite 11 アナログコンポジット出力 CH1/2 ∼ CH11/12 AES/EBU フォーマット、不平衡 周波数帯域幅 Y: 0 ∼ 5.75MHz ＋ 0.5dB/ − 3.0dB S/N 比 56dB 以上 Y/C ディレイ 15ns 以下 ご注意 K ファクター（2T パルス） AES/EBU 信号の機器間接続には、300 m 以内のケーブル 1％以下 をご使用ください。 出力 SCH 位相 RS-170A/CCIR R.624-3 準拠 TIME CODE IN デジタルオーディオ系...
  • Seite 12 MONITOR OUTPUT L、R 仕様および外観は、改良のため予告なく変更することがあ XLR、3 ピン、凸（2） りますが、ご了承ください。 ＋ 4dBm（600Ω 負荷時） 、ローインピー ダンス、平衡 本機は「高調波電流規格 JIS C 61000-3-2 適合品」です。 TIME CODE OUT XLR、3 ピン、凸（1） • 必ず事前に記録テストを行い、正常に記録されている 2.2Vp-p、ローインピーダンス、平衡 ことを確認してください。本機や記録メディア、外部 PHONES JM-60 ステレオフォーンジャック ストレージなどを使用中、万一これらの不具合により −∞∼− 12dBu（8Ω 負荷時） 、不平衡 記録されなかった場合の記録内容の補償については、 ご容赦ください。 リモート端子 • お使いになる前に、必ず動作確認を行ってください。 NETWORK 1 RJ-45 モジュラージャック...

  • Seite 13: Important Safety Instructions

    English Important Safety Instructions • Read these instructions. • Keep these instructions. • Heed all warnings. • Follow all instructions. • Do not use this apparatus near water. • Clean only with dry cloth. • Do not block any ventilation openings. Install in accordance with the manufacturer's instructions.
  • Seite 14 2. Use the Power Cord (3-core mains lead) / Appliance For the customers in Europe Connector / Plug conforming to the proper ratings The manufacturer of this product is Sony Corporation, 1- (Voltage, Ampere). 7-1 Konan, Minato-ku, Tokyo, Japan. If you have questions on the use of the above Power Cord...
  • Seite 15 please contact your local authorities or the Electronic Table of Contents Industries Alliance (www.eiae.org). Caution on connection to external devices Using the CD-ROM Manual .....16 • For safety, do not connect the NETWORK connector for Preparations..........16 peripheral device wiring that might have excessive Reading the CD-ROM Manual ....16 voltage to this port.

  • Seite 16: Using The Cd-Rom Manual

    (with the frame frequency of Note If you have lost or damaged the CD-ROM, you can 50 Hz)/62 minutes (with the frame purchase a new one to replace it. Contact your Sony frequency of 59.94 Hz) service representative. HDCAM playback time (using BCT-124HDL)

  • Seite 17: Input Connectors

    Approx. 4 minutes (using BCT-124SRL) Digital Betacam cassettes (S and L, for Search speed playback only) Shuttle mode HDCAM-SR playback: Still to approx. Digital video system ±50 times normal playback speed (with the frame frequency of 24 Hz) Digital video signal format Still to approx.
  • Seite 18 and the optional HKSR-5803SQ or HKSR-5001 with a serial number of HKSR-5803HQ is installed) 15001 or higher is installed) B (OPTION)/INPUT MONITOR BNC (2, with superimposed text) BNC (2) (when the optional HKSR- FC OUT B (OPTION) 5803SQ or HKSR-5803HQ is (when the optional HKSR-5001 is installed) installed)

  • Seite 19: Recommended Accessories

    Notes • Always make a test recording, and verify that it was recorded successfully. SONY WILL NOT BE LIABLE FOR DAMAGES OF ANY KIND INCLUDING, BUT NOT LIMITED TO, COMPENSATION OR REIMBURSEMENT ON ACCOUNT OF FAILURE OF THIS UNIT OR ITS...
  • Seite 20 La conformité à ces directives implique la conformité aux problèmes n’ont aucun effet sur les données enregistrées. normes européennes suivantes : • EN60065 : Sécurité des produits (pour le SRW-5800) • EN55103-1: Interférences électromagnétiques (émission) • EN55103-2: Sensibilité électromagnétique (immunité) Ce produit est prévu pour être utilisé...

  • Seite 21: Utilisation Du Mode D'emploi Sur Le Cd- Rom

    <Style- Italic>“Préparatifs” ci-dessus. Remarque Si vous avez perdu ou endommagé le CD-ROM, vous pouvez en acheter un nouveau pour le remplacer. Contactez un agent de service Sony. Table des matières / Utilisation du mode d’emploi sur le CD-ROM...

  • Seite 22: Spécifications

    Temps de lecture Digital Betacam (avec BCT-D124L) Spécifications 124 minutes Temps d’avance rapide/rebobinage Env. 4 minutes (avec BCT-124SRL) Vitesse de recherche Généralités Mode Shuttle Format d’enregistrement Lecture HDCAM-SR : Arrêt sur image à HDCAM-SR env. ±50 fois la vitesse de lecture Puissance requise normale (à...
  • Seite 23 BCT-6SR/33SR/40SR Distorsion 0,05% ou moins (à 1 kHz, niveau de BCT-64SRL/94SRL/124SRL référence) Cassette HDCAM (S (petite) et L Diaphonie –80 dB ou moins (à 1 kHz, entre deux (grande) pour la lecture seulement) : canaux) BCT-6HD/12HD/22HD/32HD/40HD Connecteurs d’entrée BCT-34HDL/64HDL/94HDL/ 124HDL HD SDI INPUT Cassettes Digital Betacam (S (petite) et L A/INPUT MONITOR...
  • Seite 24 Format AES/EBU, asymétrique vérifier que l’enregistrement s’est fait correctement. MONITOR OUTPUT L, R Sony n’assumera pas de responsabilité pour les XLR, 3 broches, mâle (2) +4 dBm (sous charge de 600 Ω), faible dommages de quelque sorte qu’ils soient, incluant mais ne se limitant pas à...
  • Seite 25 • EN60065 : Sicherheitsbestimmungen (für SRW-5800) nicht betreffen. • EN55103-1: Elektromagnetische Verträglichkeit (Störaussendung) • EN55103-2: Elektromagnetische Verträglichkeit (Störfestigkeit) Für die folgenden elektromagnetischen Umgebungen: E4 (kontrollierter EMV-Bereich, z.B. Fernsehstudio) Für Kunden in Europa Der Hersteller dieses Produkts ist Sony Corporation, 1-7-1 Konan, Minato-ku, Tokyo, Japan.

  • Seite 26: Vorbereitungen

    CD-ROM..........26 Vorbereitungen .......... 26 Lesen der Bedienungsanleitung auf CD- Die mitgelieferte CD-ROM enthält ROM ..........26 Bedienungsanleitungen für SRW-5800 (Versionen in den Technische Daten........27 Sprachen Englisch, Japanisch, Französisch und Deutsch). Vorbereitungen Zur Nutzung der Bedienungsanleitungen auf der CD- ROM muss folgende Software auf Ihrem Computer installiert sein.

  • Seite 27: Technische Daten

    Hinweis Technische Daten Wenn die CD-ROM verloren gegangen oder beschädigt ist, können Sie eine neue CD-ROM als Ersatz kaufen. Wenden Sie sich an den Sony-Kundendienst. Allgemeines Aufnahmeformat HDCAM-SR Stromversorgung 100 bis 240 V Wechselspannung, 50/60 Hz Leistungsaufnahme 380 W (mit allen Sonderzubehör-Karten...
  • Seite 28 Umspulzeit Ca. 4 Minuten (mit BCT-124SRL) BCT-34HDL/64HDL/94HDL/ Suchgeschwindigkeit 124HDL Shuttle-Betriebsart Digital Betacam-Cassetten (Größen S HDCAM-SR-Wiedergabe: Standbild bis und L, nur zur Wiedergabe) ca. ±50-fache Normalgeschwindigkeit (bei Halbbild-Frequenz 24 Hz) Digitalvideo-System Standbild bis ca. ±48-fache Normalgeschwindigkeit (bei Halbbild- Digitalvideo-System Frequenz 25 Hz) Abtastfrequenz Standbild bis ca.
  • Seite 29 Eingangsbuchsen COMPOSITE (SUPER) 1,0 Vp-p, 75 Ω, negative HD SDI INPUT Synchronisierung A/INPUT MONITOR SYNC Schwarzburst BNC (2) 0,286 Vp-p (NTSC)/0,3 Vp-p (PAL), HD SDI (1,485 Gbps) (konform mit 75 Ω, negative Synchronisierung SMPTE 292M/BTA S004B) FORMAT CONV. OUT (OPTION) 3G-SDI (2,97 Gbps) (entspricht SMPTE HD SDI (1,485 Gbit/s) (entspricht 424M) (ab einschließlich...

  • Seite 30: Mitgeliefertes Zubehör

    HKSR-5803HQ Erweiterte HQ-Prozessorkarte HKSR-5804 Netzwerk-Schnittstellenkarte RMM-110 Gestellmontageadapter BCT-HD12CL Reinigungscassette Empfohlenes Zubehör Für detaillierte Informationen über das empfohlene Zubehör wenden Sie sich bitte an Ihren Sony- Kundendienstvertreter. Speicherkartenadapter (bis Seriennummer 11001 bei diesem Gerät) MSAC-PC4 Memory Stick PC-Kartenadapter oder gleichwertig Für optional erhältliche AC-Kabel siehe mitgeliefertes Installationshandbuch.

  • Seite 31: Trademarks

    とを禁止します。 です。 • Adobe、Acrobat および Adobe Reader は、Adobe The material contained in this manual consists of information that is the property of Sony Corporation and is intended Systems Incorporated（アドビシステムズ社）の商標 solely for use by the purchasers of the equipment described です。...
  • Seite 32 Sony Corporation Printed in Japan 2009.07 13 SRW-5800(SY) 3-286-521-04(1) © 2007...
