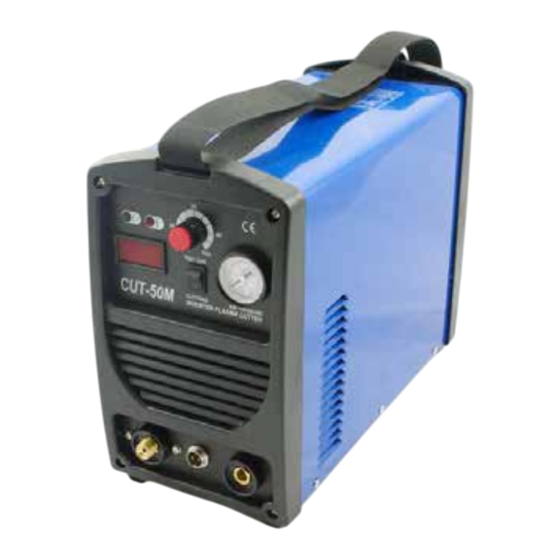

IPOTOOLS CUT-50M Original Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. IPOTOOLS Anleitungen
  4. Schweißgeräte
  5. CUT-50M
  6. Original bedienungsanleitung

IPOTOOLS CUT-50M Original Bedienungsanleitung

Vorschau ausblenden
Diese Anleitung herunterladen
Inhaltsverzeichnis
Verfügbare Sprachen

Verfügbare Sprachen

ORIGINAL BEDIENUNGSANLEITUNG
NTF PLASMASCHNEIDER
CUT-50M
IPO Technik-Handels GmbH
Otto-Lilienthal-Str. 4
88046 Friedrichshafen
Deutschland
W: www.ipotechnik.de
E: info@ipotechnik.de
Vielen Dank, dass Sie sich für den Kauf unseres Plasmaschneiders entschieden
haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die
Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu
lesen und zu befolgen.
1
Inhaltsverzeichnis
loading

Verwandte Anleitungen für IPOTOOLS CUT-50M

Inhaltszusammenfassung für IPOTOOLS CUT-50M

  • Seite 1 ORIGINAL BEDIENUNGSANLEITUNG NTF PLASMASCHNEIDER CUT-50M IPO Technik-Handels GmbH Otto-Lilienthal-Str. 4 88046 Friedrichshafen Deutschland W: www.ipotechnik.de E: info@ipotechnik.de Vielen Dank, dass Sie sich für den Kauf unseres Plasmaschneiders entschieden haben. Bevor Sie mit dem Nutzen des Produktes beginnen, bitten wir Sie die Bedienungsanleitung und die einbehaltenen Sicherheitshinweise gründlich zu...

  • Seite 2: Inhaltsverzeichnis

    INHALTVERZEICHNIS SCHUTZMASSNAHMEN ........................3 KURZE BESCHREIBUNG ........................4 ARBEITSBEDINGUNGEN UND ARBEITSUMFELD .................. 5 TECHNISCHE DATEN ..........................6 BEDIENFELD ............................7 SCHNEIDEN ............................8 WARTUNG ............................9 FEHLERSUCHE UND FEHLERBECHEBUNG ..................10 EG-KNFORMITÄTSERKLÄRUNG......................11...

  • Seite 3: Schutzmassnahmen

    Sehr geehrter Kunde! Danke, dass Sie sich für den Kauf unseres Plasmaschneiders entschieden haben. Für den sicheren Gebrauch und den ordnungsgemäßen Betrieb des Geräts, lesen Sie bitte die Anweisungen sorgfältig. Für eine sichere Arbeit, befolgen Sie die Anweisungen! SCHUTZMASSNAHMEN Achtung: ein unsachgemäßer Gebrauch eines Schweißgeräts kann zu Verletzungen oder zum Tod führen.

  • Seite 4: Kurze Beschreibung

    KURZE BESCHREIBUNG Der CUT-50M Plasmaschneider ist eine neue Generation von Invertern mit modernster Technologie. Er zeichnet sich durch seine Leistungsfähigkeit und hohe Effizienz aus, die mit herkömmlichen Geräten nicht erreicht werden kann. Es sorgt für schöne und gerade Schnitte aller Metallmaterialien.

  • Seite 5: Arbeitsbedingungen Und Arbeitsumfeld

    ARBEITSBEDINGUNGEN UND ARBEITSUMFELD 1. Arbeitsbedingungen • Spannung, Energiequelle: AC 220 V/230V/240V 2. Arbeitsumfeld • Relative Luftfeuchtigkeit: nicht mehr als 90 % • Umgebungstemperatur: -10℃ ~ 40℃ • Das Schneidumfeld darf keine schädlichen Gase, Chemikalien, Schimmel oder brennbare Stoffe, explosive oder korrosive Medien enthalten. Auf den Schneider dürfen keine Vibrationen und andere Impedanzen wirken.

  • Seite 6: Technische Daten

    TECHNISCHE DATEN MODEL CUT50M 1 x220/230/240V ; 50/60Hz Spannung Eingangsstrom Schneidstrom 10-50A Leerlaufspannung 200V Intermittenz Zündung HF Zündung oder Touch-Zündung Luftdruck 0.2-0.4MPa Materialstärken 16mm Luftnachlaufzeit Sicherung 22A (16A langsame) Abmessung L/H/B (mm) 460x210x310mm Gewicht 10kg...

  • Seite 7: Bedienfeld

    BEDIENFELD Beschreibung der Vorder- und Hinterseite des Bedienfeldes am Gerät Auf der Vorderseite befindet sich das Bedienfeld, Anschlüsse und der Manometer • • Auf der Rückseite befinden sich der Gasanschluss, der Netzschalter und das Netzkabel VORDERSEITE HINTERSEITE 1. LED An/aus Anzeige 2.

  • Seite 8: Schneiden

    SCHNEIDEN Schrauben Sie die Druckluftaufbereitung an der Geräterückseite an und verbinden Sie den Schlauch mit dem Luftanschluss (14). Schließen Sie dann das Gerät an, wie in der obigen Abbildung. Schalten Sie den Kompressor ein und stellen Sie ihn auf den maximalen Druck ein. Stellen Sie dann den Druck auf der Druckluftaufbereitung je nach Bedarf auf 0,2-0,4 MPa ein.

  • Seite 9: Wartung

    WARTUNG Warnung: Nur qualifiziertes und geschultes Personal kann Wartungs- und Inspektionsarbeiten durchführen. Nur regelmäßige Wartungen und Inspektionen gewährleisten den sicheren und effektiven Betrieb des Gerätes. Inspektionspunkte Überprüfen Sie die Position der Potentiometer Täglich Überprüfen Sie den Lüfter Ungewöhnliche Vibrationen, Geräusche, Gerüche, ... Das Netzkabel ist heiß...

  • Seite 10: Fehlersuche Und Fehlerbechebung

    FEHLERSUCHE UND FEHLERBECHEBUNG Fehler Ursache Kein Schneidestrahl Das Steuerkabel der Pistole ist nicht richtig angeschlossen oder es ist beschädigt Die Sicherung ist beschädigt / durchgebrannt Das Erdungskabel ist nicht angeschlossen Das Brennerkabel ist beschädigt Probleme mit dem Schneidestrahl Verbindung unterbrochen Schlechter Schnitt Undichte Pistole Unzureichender Luftstrom...

  • Seite 11: Eg-Knformitätserklärung

    EG-KNFORMITÄTSERKLÄRUNG...

  • Seite 22: Déclaration De Conformité Ce

    DÉCLARATION DE CONFORMITÉ CE...

  • Seite 33: Declaración De Conformidad Ce

    DECLARACIÓN DE CONFORMIDAD CE...
