JOBSPEICHER
JOB abrufen:
->Taste Job kurz drücken
->mit Poti Job wählen (C1 bis C10)
->Taste Job kurz drücken
-> Job wird aufgerufen.
JOB programmieren:
->Taste Job kurz drücken
->mit Poti Job wählen (C1 bis C10)
-> Parameter wählen/einstellen
-> Taste Job kurz (richtige Zahl?) dann 4 Sek lang, bis
Anzeige blinkt.
-> Taste Job loslassen und warten bis das Blinken der
Anzeige aufhört.
Damit sind die Parameter unter der Job-Zahl abgelegt.
SCHWEISSARTEN
1.1 REINIGUNG DES WERKSTÜCKES VOR DEM SCHWEIßEN
WIG-Schweißen ist sehr empfindlich gegenüber Oberflächenkontamination. Deshalb müssen
Werkstücke vor dem Schweißen von Fett, Farbe und Verunreinigungen gereinigt werden.
1.2 SCHWEIßVORBEREITUNG DES GERÄTS - WIG
1. Schließen Sie die Schutzgaszuleitung an den Anschluss 21 auf der Rückseite des
Schweißgeräts an und verwenden Sie die beigefügten Klemmen.
2. Schließen Sie den WIG-Brenner an die Anschlüsse 14, 16 und 17 an der Vorderseite der

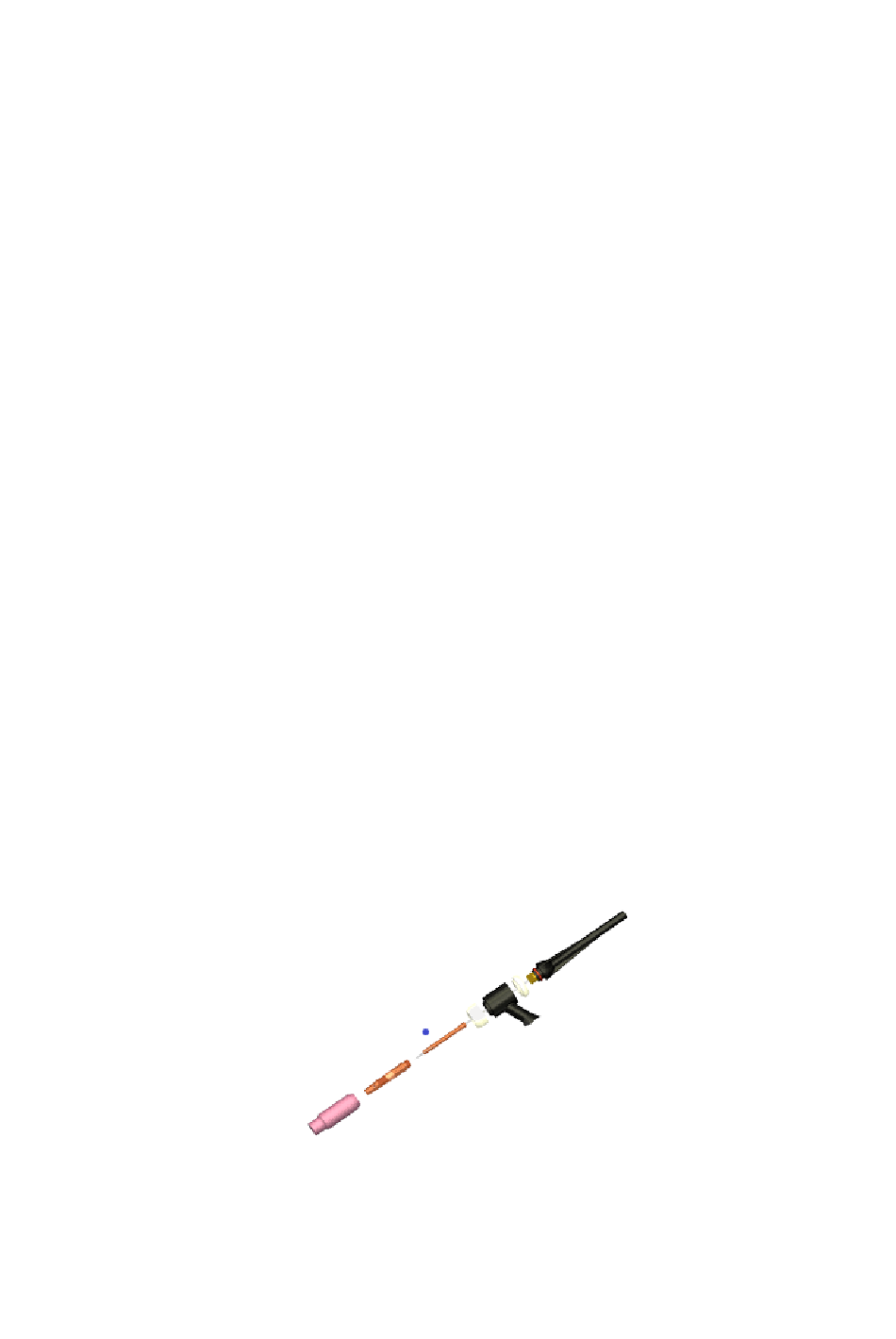

Schweißmaschine an, und montieren Sie den Brenner nach der Abbildung unten.
3. Schließen Sie den Schlauch der Gasflasche an den Anschluss 21 an.
4. Gasprüfung: Schalten Sie das Gerät mit dem Schalter 18 ein, öffnen Sie die Flaschenschraube
der Argonflasche und stellen Sie den entsprechenden Gasfluss am Druckminderer ein. Beim
Drücken der Taste auf dem Brenner muss sich das Magnetventil im Gerät öffnen und das Gas
muss aus der Brennerdüse laufen,
10
