Varisol F430 Reparaturanleitung Seite 2

1. Werkzeug, das Sie für die Montage benötigen
•
Standfeste Leitern
•
Schlüsselsatz: Kreuz – Schlitz, ISK , Torx
•
Motoreinstellkabel (nicht bei Funkmotor)
2. Vor der Demontage
Klemmen Sie den Motor in der Verteilerdose ab.
3. Demontage des Motors

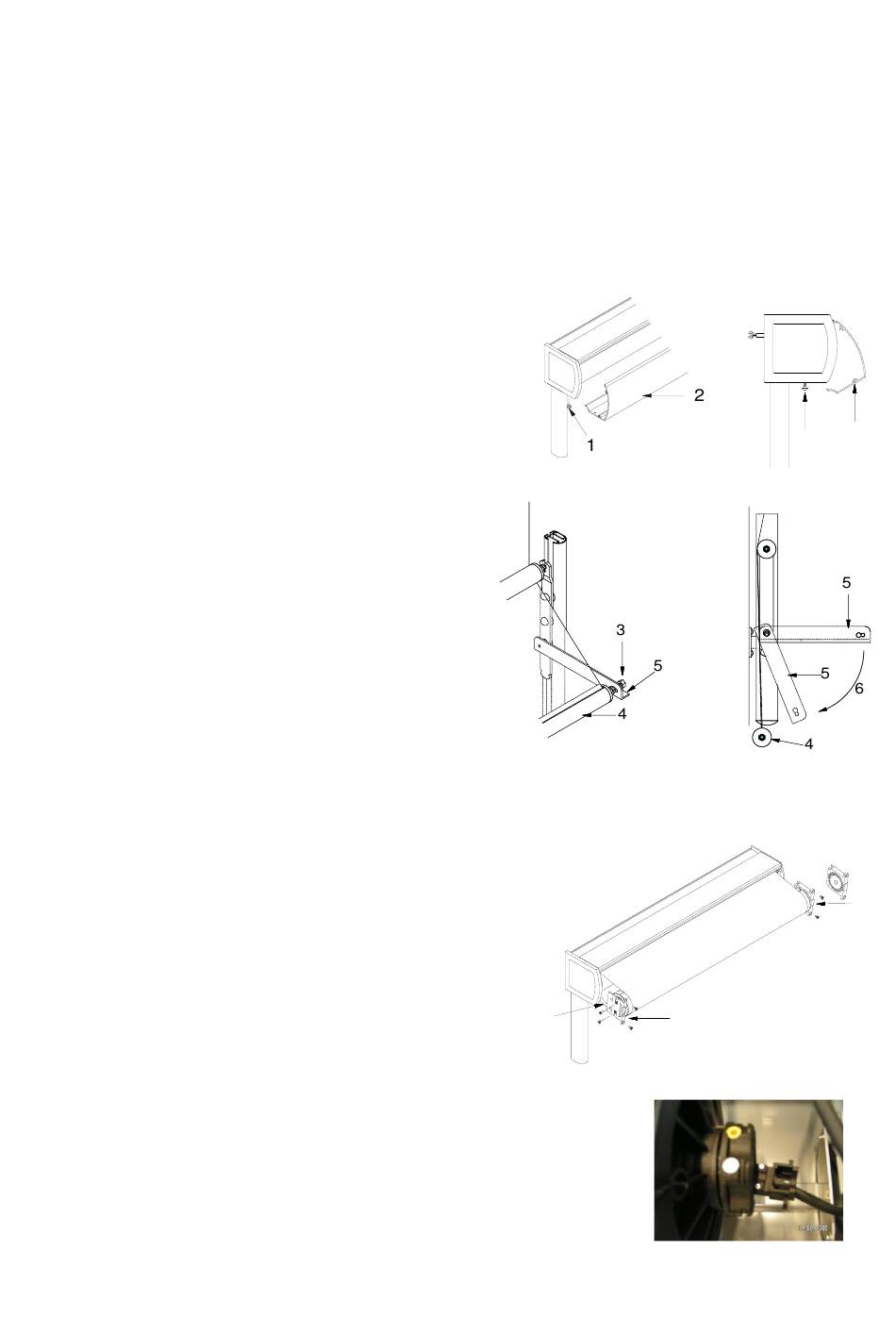

Drehen Sie die Schrauben (1), an der Unterseite der Markise, an
beiden Seiten heraus und klappen die Blende (2) nach vorne weg.
Legen Sie diese beiseite.
Lösen Sie die Muttern (3) am Ausfallprofil (4).
Nehmen Sie das Ausfallprofil aus den Fallarmen (5) heraus.
Lassen Sie die Fallarme und das Ausfallprofil herunter.
Lösen Sie die beiden Lager (Motor (3) und Seite (4)) rechts und
links im Markisenkasten. Ziehen Sie die Tuchwelle so weit nach
vorne bis das Sie das Motorlager (3) abschrauben und das
Seitenlager (4) abnehmen können.
Ziehen Sie währenddessen auch das Motorkabel (5) und die
Bespannung vorsichtig nach.
Achten Sie auf die Bespannung das diese nicht verschmutzt oder
beschädigt wird.
Ziehen Sie den Stecker aus dem Motorkopf (siehe Bild).
