VARISOL

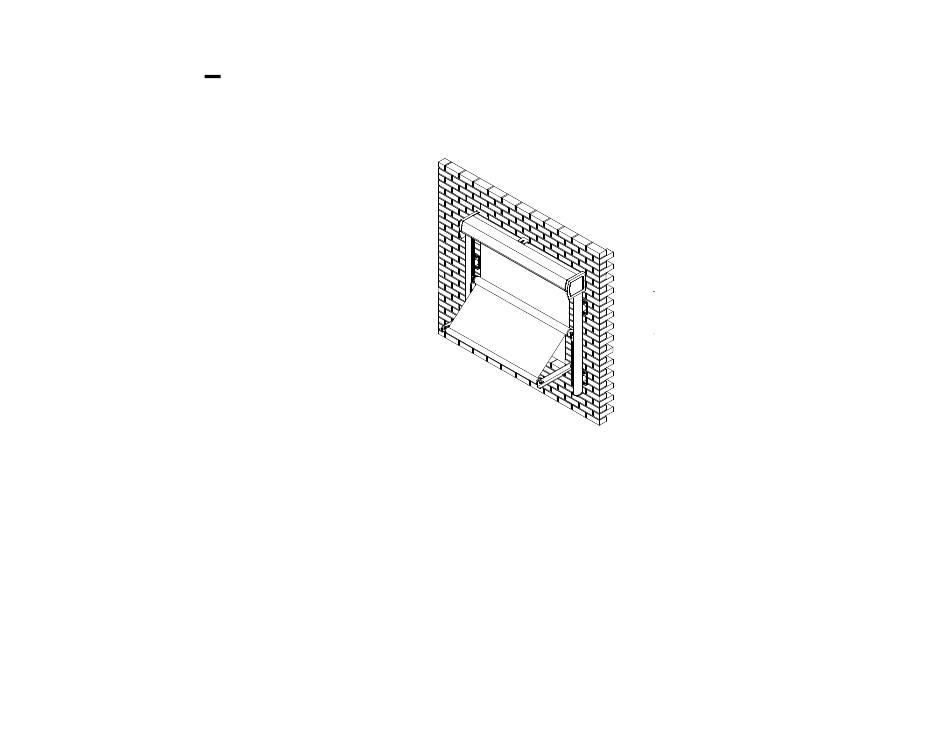

F430 Markisolette einteilig mit
500mm Fallarm
Montage- und Elektroinstallationsanweisung
Inhalt
1. Sicherheitshinweise ...................................................................................................................................................... 2
2. Bevor Sie zur Baustelle fahren ..................................................................................................................................... 2
3. Werkzeug, das Sie für die Montage benötigen ............................................................................................................ 2
4. Qualifikation .................................................................................................................................................................. 2
5. Transport ...................................................................................................................................................................... 3
6. Hochziehen mit Seilen .................................................................................................................................................. 3
7. Aufstiegshilfen ............................................................................................................................................................... 3
8. Absturzsicherung .......................................................................................................................................................... 3
9. Bestimmungsgemäße Verwendung ............................................................................................................................. 3
10. Befestigungsmittel ...................................................................................................................................................... 3
11. Montagekonsolen ....................................................................................................................................................... 3
12. Seitliche Lage der Markise bestimmen ....................................................................................................................... 4
13. Montage der Schienenhalter ...................................................................................................................................... 4
14. Montage der Führungsschienen ................................................................................................................................. 5
15. Montage der Markisolettenarme ................................................................................................................................. 5
16. Montage des Markisenkastens ................................................................................................................................... 5

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Varisol F430

Inhaltszusammenfassung für Varisol F430

  • Seite 1: Inhaltsverzeichnis

    VARISOL F430 Markisolette einteilig mit 500mm Fallarm Montage- und Elektroinstallationsanweisung Inhalt 1. Sicherheitshinweise ..............................2 2. Bevor Sie zur Baustelle fahren ............................. 2 3. Werkzeug, das Sie für die Montage benötigen ......................2 4. Qualifikation .................................. 2 5. Transport ..................................3 6.

  • Seite 2: Sicherheitshinweise

    1. Sicherheitshinweise Sicherheitshinweise sind an entsprechender Stelle im Text zu finden. Sie sind mit einem Symbol und einem Hinweis gekennzeichnet. Wichtiger Sicherheitshinweis: Mit diesem Warndreieck sind Hinweise gekennzeichnet, die eine Gefahr angeben, welche zum Tod oder zu schweren Verletzungen führen kann, oder die für die Funktion der Markise wichtig sind.

  • Seite 3: Transport

    5. Transport Die zulässigen Achslasten und das zulässige Gesamtgewicht für das Transportmittel dürfen nicht überschritten werden. Durch Zuladung kann sich das Fahrverhalten des Fahrzeugs ändern. Das Transportgut ist sachgerecht und sicher zu befestigen. Die Verpackung der Markise ist vor Nässe zu schützen. Eine aufgeweichte Verpackung kann...

  • Seite 4: Befestigungsmittel

    Sollten hierbei Abweichungen festgestellt werden, welche die Sicherheit beeinträchtigen, so darf die Montage nicht durchgeführt werden. Lösen Sie mit einem Innensechskantschlüssel Größe 4 die Klemmschrauben (1) und nehmen Sie die Klemmzylinder (2) heraus. 12. Seitliche Lage der Markise bestimmen M a r k i s e n b r e i t e Legen Sie die Markisenanlage auf 2 bereitgestellte Böcke.

  • Seite 5: Montage Der Führungsschienen

    14. Montage der Führungsschienen Schlagen Sie die Endstopfen (1) mit einem Gummihammer in die Führungsschienen. Achten Sie darauf, dass Sie eine rechte und eine linke Führungsschiene benötigen! Schieben Sie pro Montagehalter einen Klemmzylinder (2) in die Führungsschienen. Nehmen Sie die Führungsschienen und stecken Sie die Klemmzylinder in die Mon- tagehalter.
  • Seite 6 17. Ausrichten der Markise Zur seitlichen Ausrichtung der Führungsschienen lösen Sie die Schrauben der W andbefestigung an den Montagehaltern. Nehmen Sie eine Wasserwaage und richten Sie die Führungsschienen seitlich aus. Ziehen Sie die Schrauben wieder an. Um die Markise in der Höhe auszurichten, lösen Sie die Klemmschrauben der Montagehalter.

  • Seite 7: Einstellung Des Motors

    20. Einstellung des Motors nicht Stellen Sie die Endpunkte der Markise gemäß der mitgelieferten Einstellanleitung des Motors ein. Hierzu benötigen Sie das Somfy Montage- und Einstellkabel Universal (Art.Nr.80.27.030) Bei Markisen mit Funk-Motor werden die Endlagen mit dem Handsender programmiert! 21. Quetsch- und Scherbereiche Es bestehen Quetsch- und Scherbereiche zwischen z.

  • Seite 8: Elektroanschluss - Anweisungen Für Den Elektriker

    24. Elektroanschluss - Anweisungen für den Elektriker Achtung: Bei Nichtbeachtung dieser Anweisungen, bei nicht DIN gerechter Ausführung der Anschlüsse oder bei Missachtung der anerkannten Regeln der Technik, haften weder Motor- noch Markisenhersteller für Material- oder Personenschäden (siehe Zeichnung): Schalter für Markisenmotore müssen unbedingt elektrisch und mechanisch verriegelt sein.
  • Seite 9 26. Anschlussfehler Um Defekten an Mikroschaltern von Antrieben vorzubeugen sind nachfolgend die häufigsten Ursachen für Überlastung der Endschalter erklärt. a. Parallelschaltung von zwei oder mehr Antrieben Die parallel geschalteten Antriebe haben nie genau die gleiche Laufzeit. Deshalb wird der zuerst abschaltende Antrieb von den noch laufenden Antrieben mit einer induktiven und kapazitiven Spannung auf der Gegenwicklung erregt.

  • Seite 10: Innenbedienung

    die Fallstange im ausgefahrenen Zustand schief steht? Eines der Anschlagteile ist auf ein falsches Maß verschraubt. Lösung. Fahren Sie die Markise ein. Lösen Sie das Anschlagteil und versetzen Sie dieses auf das richtige Maß (Punkt 15). die Fallstange im eingefahrenen Zustand schief steht? Die Führungsschienen sind nicht richtig ausgerichtet.
